Matériel nécessaire
Pour installer ce détecteur Céliane, vous avez besoin :
- d'une boîte d'encastrement Batibox d’une profondeur de 40 millimètres
- d'un support Batibox 1 poste

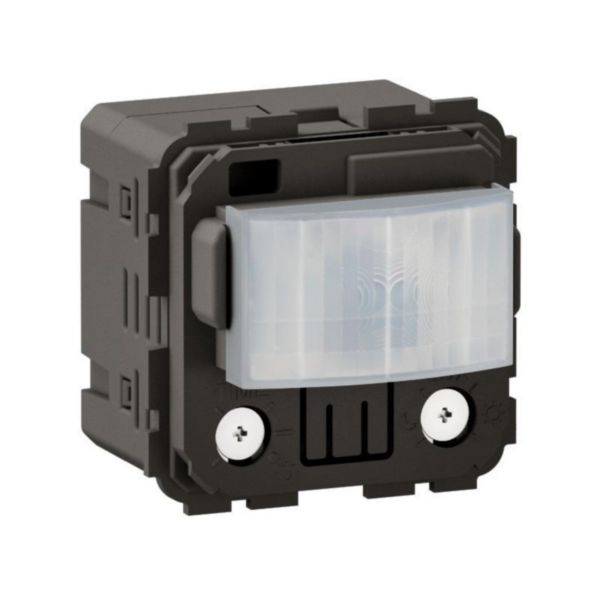

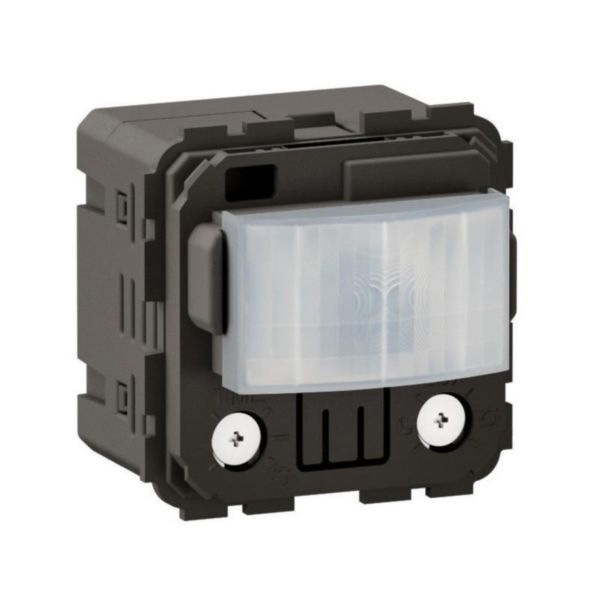

- d'un détecteur Céliane 2 fils sans neutre (réf. CM0050) ou 3 fils avec neutre (réf. CM0051)
- d'un enjoliveur avec ou sans dérogation
- d'une plaque de finition
- de fils électriques 1,5 mm²
Sécurité
Pour votre sécurité, coupez le courant au disjoncteur d'abonné et assurez vous de l'absence de tension à sa sortie.
Et pour une sécurité maximale, consignez le disjoncteur à l'aide d'un cadenas afin d'éviter toute remise du courant par une tierce personne pendant votre intervention.
Étape 1 : Installer les détecteurs muraux Céliane
Les détecteurs muraux Céliane s'installent dans une boîte d'encastrement d'une profondeur de 30 millimètres minimum. Dans ce tuto, nous utilisons une boîte de profondeur 40 millimètres pour améliorer le confort d'installation.
- pour le détecteur sans neutre, câblez le fil de phase (borne L) et le fil de phase coupée (relié à l'éclairage à commander)
- pour câbler le détecteur avec neutre, raccordez le fil de phase (borne L), le fil de phase coupée (relié à l'éclairage à commander), et le fil de neutre (borne N)
Les schémas nécessaires pour le câblage sont à retrouver dans la notice.
- montez le détecteur Céliane dans la boîte d'encastrement
Étape 2 : Régler la temporisation et le seuil de luminosité
- remettez le courant au disjoncteur
- réglez la temporisation entre 5 secondes et 30 minutes
- réglez le seuil de luminosité entre 5 et 1275 lux.
La position Max. désactive le seuil de luminosité
Étape 3 : Régler la sensibilité
- réglez la sensibilité en tournant la molette sur la position roue crantée. Le voyant clignote rapidement. Le réglage par défaut est de 4 mètres.
- appuyez brièvement au centre pour changer la portée de détection. Le voyant clignote (6 mètres, lentement)
- appuyez brièvement au centre. Le voyant clignote (8 mètres, très lentement)
- appuyez brièvement au centre. Le voyant clignote (2 mètres, très rapidement)
- appuyez brièvement au centre. Vous revenez au réglage de 4 mètres par défaut.
- pour sortir du mode Réglage, tournez la molette sur la position Time (5 secondes et 30 minutes).
Le voyant s'éteint.
Étape 4 : Finaliser l’installation
Les détecteurs Céliane disposent d'autres fonctionnalités, comme l'association du détecteur 2 fils à une minuterie, la dérogation temporisée, etc.
Voir la notice pour plus d'informations.
- montez l'enjoliveur, puis la plaque de finition
