Comment installer et configurer l’alarme Type 4 radio ?

Tutos pro

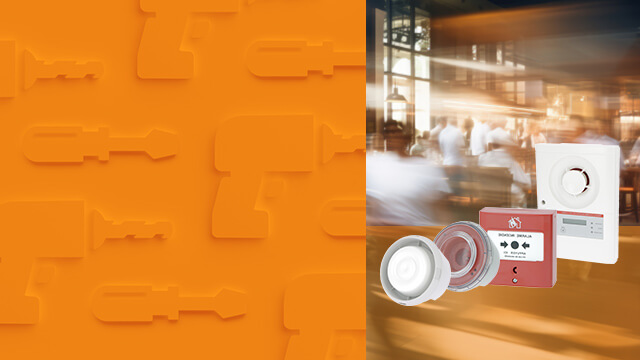

Pour installer et configurer l’alarme incendie radio Type 4, il faut relier par radio le tableau d’alarme Type 4 aux différents équipements de Type 4 nécessaires, comme par exemple le déclencheur manuel (réf. 1 405 71), ou encore le diffuseur lumineux (réf. 1 405 73).

Produits concernés

Pour installer et configurer l’alarme Type 4 radio, vous aurez besoin :

  • d'un tableau d'alarme T4 radio réf. 1 405 70
  • d'un diffuseur sonore T4 radio réf. 1 405 72 équipé de piles

Appairer des périphériques

Le tableau doit être sous tension. L’installation est à réaliser conformément aux exigences de la NF C 15-100.



  • validez à l'aide du bouton VALID
  • saisissez le code fourni dans la notice à l'aide des boutons et validez
  • sélectionnez Ajouter un périphérique, puis validez



L'écran du tableau affiche Attente du périphérique.



  • appuyez une fois sur le bouton poussoir du périphérique à appairer



Un voyant vert s'allume. Ajout du diffuseur 01 s'affiche à l'écran. Le voyant clignote en jaune, puis passe en vert. Le périphérique est associé.



  • renouvelez cette opération pour les autres appareils. (par exemple le déclencheur manuel T4 radio ref. 1 405 71 ou le diffuseur lumineux T4 radio ref. 1 405 73)

Supprimer un périphérique

  • recherchez sur le tableau Supprimer un périphérique à l'aide des boutons flèches, et validez
  • sélectionnez le numéro du périphérique à supprimer à l’aide des boutons flèches, puis validez



Les périphériques sont affichés par ordre chronologique d’appairage.



  • appuyez deux fois sur Echap pour revenir au menu principal

Tester la qualité de la liaison radio depuis les périphériques

  • appuyez sur le bouton-poussoir du périphérique, puis observez le voyant



Si le voyant vert est allumé, le signal radio est bon.

Si le voyant vert clignote, le signal radio est faible.

Si le voyant passe en jaune et clignote, la communication radio est perdue.



  • renouvelez cette opération pour les autres périphériques si nécessaire



Les voyants s’éteignent au bout de 15 minutes ou après un nouvel appui sur le bouton-poussoir.

Tester la qualité de la liaison radio depuis le tableau

  • composez le code d'accès puis validez



Information des périphériques s'affiche à l'écran.



  • validez
  • sélectionnez un périphérique et validez
  • faites défiler les écrans à l'aide des boutons flèches jusqu'à celui de la qualité du niveau de réception.
  • renouvelez cette opération pour les autres périphériques si nécessaire



Votre système d'alarme Type 4 radio est maintenant opérationnel.
