Branchez vos disjoncteurs et autres appareillages de protection modulaire simplement, pour tous vos chantiers, en utilisant une borne automatique. La gamme d'équipements électriques modulaires avec bornes automatique est plus rapide et plus fiable : la connexion se fait directement sur le rail, vous épargnant de longues séances de vissage.
Matériel requis

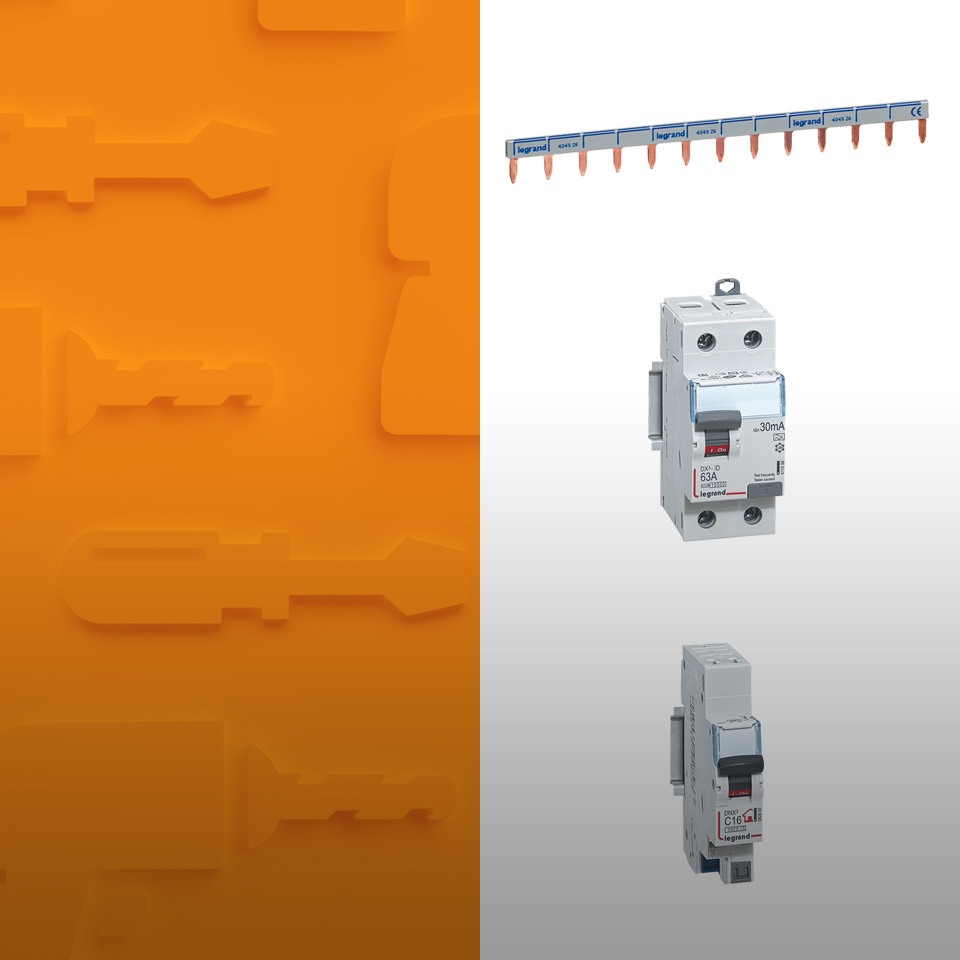

- peignes horizontaux
- interrupteur (ou bloc) différentiel (à choisir parmis les divers références de la gamme Legrand)
- disjoncteur (à choisir le large choix de la gamme Legrand selon la fonction souhaitée)
- cordon de repiquage
- borne de raccordement
- votre outillage professionnel
Étape 1 : Connecter les circuits
- Commencez par couper l'alimentation au disjoncteur principal.
- Insérez un peigne d'alimentation réversible (un côté neutre et un côté phase) qui vous permet de connecter toute une rangée sans visser.
- Connectez facilement vos circuits en insérant simplement les fils (jusqu'à 4 mm²) et en les clipsant. Le raccordement est alors plus fiable : pas de risque d’avoir une vis qui se desserre, ni de créer un échauffement lié à un mauvais vissage des conducteurs.
- Pour retirer les fils, il vous suffit d'appuyer avec un tournevis sur l'élément en plastique placé sur la partie supérieure du disjoncteur.
Étape 2 : Ajouter des disjoncteurs
- Clipsez le nouveau disjoncteur sur le rail et faites-le glisser pour le coller aux disjoncteurs déjà installés.
- Les bornes automatiques doublées vous permettent de repiquer les peignes.
- Les cordons de repiquage vous permettent quant à eux d'ajouter des disjoncteurs sur une autre rangée.
- Pour ajouter un disjoncteur, câblez les fils à la borne de raccordement à connexion automatique puis fixez-la dans la partie supérieure du disjoncteur.
Legrand, référence pour l'appareillage modulaire
Legrand vous propose des solutions pour tableaux électriques (disjoncteurs, interrupteurs différentiels, etc) et coffrets de communication (RJ 45, parafoudres, etc) adaptés à vos besoins et à ceux de vos clients et vous accompagne à chaque étape de l'installation des produits !
Retrouvez divers accessoires pour le tableau électrique : sectionneurs, rail din, relais, signalisation, fusibles, courbes, etc.
Découvrez également différents modules à installer dans le tableau électrique pour mesurer les consommations (écocompteur, écocompteur connecté, compteur d'énergie), contrôler les prises et éclairages à distance (contacteur, télérupteur, etc), connecter sa maison (module Control, pack de démarrage modulaire), etc.
Enfin, retrouvez plusieurs autres catégories de produits dans la marque Legrand, de renommée internationale : interrupteurs et prises (classiques et étanches), prises et bornes de recharge pour véhicule électrique, solutions tertiaires (protection et distribution de l'énergie, sécurité incendie, etc) ...
