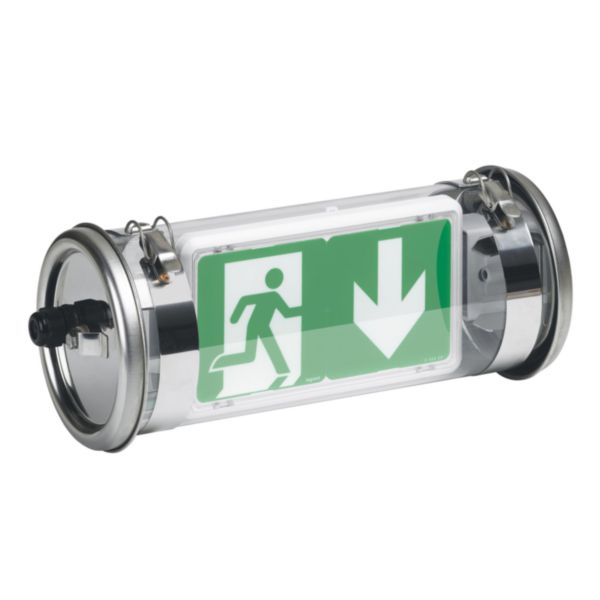

BAES d'évacuation saillie à LEDs 45lm 1h plastique/inox IP67 IK07 SATI Adressable visibilité augmentée pour ERP et ERT

Découvrez le balisage lumineux d’évacuation intégré aux BAES SATI connecté Legrand

Hôtel Marotte d'Amiens : domotique et esthétique

Ref. 0 626 29

SATI Adressables LEGRAND

1296,00€

Tarif professionnel de référence HT hors éco-contribution

Bloc d’évacuation permettant le balisage des cheminements, sorties, issues de secours, obstacles et changements de direction jusqu’à l’extérieur du bâtiment - Assure une évacuation sûre et efficace des personnes

Produit remplacé : cliquez pour voir la référence de remplacement

Acheter

Ajouter à la liste Supprimer de la liste

Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement

{{error}}

Service Relations Pro

0810 48 48 48
(Service gratuit + prix d'un appel)

du lundi au vendredi, de 8h à 18h

Le produit a bien été ajouté à la liste de matériel

Accéder à la
liste de matériel Poursuivre
ma navigation

Produit de vente courante habituellement stocké sur plateforme distributeur
Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Acheter

Ajouter à la liste Supprimer de la liste

Caractéristiques produit
Documentation et conseils de pose
Caractéristiques techniques
Logiciels et configurateurs
Formations et services
Normes et réglementations
Pièces détachées

Caractéristiques produit

Supervisable et localisable sur plan avec le logiciel de supervision LVS2 ref :062602 et l'interface ref :062600.Supervisable sur la web application Legrand ERPconnecté
Flasques en acier inoxydable avec anti corrosion renforcé.
BAES d'évacuation à faible consommation (0,5W) avec fonctionnalité Visibilité Augmenté et balisage lumineux d'évacuation pour accélérer les évacuations secteur présent.
La passerelle de configuration ref :088240 et l'application Legrand Close Up permettent de : - Visualiser les paramètres du bloc - Régler l'heure des tests - Visualiser le défaut
Paramétrer le n° dans la file pour le fonctionnement en balisage des chemins d'évacuation

Avantages

Permet de la visualisation de son état et sa localisation sur plan à tout instant sur le logiciel de supervision LVS2 ref: 062602.
Installation optimisée pour la rénovation
Reprise des trous de fixation existants

Les utilisation

Visualisation de l'état et localisation des blocs sur le logiciel de supervision LVS2 référence 062602 : automatise les contrôles réglementaires en éditant des rapports d'installations périodiquement et facilite la maintenance en surveillant l'état des BAES et en éditant des fiches d'interventions

Documentation et conseils de pose

Fiches techniques / Guides métier

FT_S000104047FR-1.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.

Notices / Guides mise en œuvre

Notice Notice_LE11188AB Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.

Fiche de fin de vie Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.

Caractéristiques techniques

Mode de pose Montage en saillie (mur)
Fonction Éclairage d'évacuation
Type de pictogramme Feuillet/plaque inséré(e)
Visibilité du pictogramme D’un seul côté
Pictogramme inclus Oui
Système de contrôle Auto-test automatique
Convient pour la mise en veille Oui
Avec interrupteur à distance Non
Télécommande fournie Non
Alimentation de secours Autonome (batterie individuelle)
Type de batterie NiMh
Source lumineuse LED non interchangeable
Source lumineuse fournie Oui
Douille Autre
Nombre de têtes de luminaire 1
Matériau du boîtier/corps Acier inoxydable (inox)
Numéro RAL du boîtier 9003
Couleur du boîtier/corps Acier inoxydable (inox)
Matériau de la verrine Plastique transparent
Type de tension AC
Tension nominale (Un) 207-253 V
Courant nominal 2.8-3.5 mA
Appareillage Driver LED courant constant
Elément de distribution de lumière Diffuseur
Classe de protection (IP) IP67
Résistance aux chocs (IK) IK07
Classe de protection II
Luminaire avec protection contre l'incendie «symbole D» selon EN 60598-2-25 Non
Puissance du système 0.5 W
Flux lumineux utile 45 lm
Flux lumineux en mode veille 3 lm
Température de couleur 5600-5700 K
Facteur de puissance (cos phi) 0.7
Distance de visibilité du pictogramme 15 m
Temps d'opération nominal 1-1 h
Longueur 363 mm
Diamètre 150 mm
Nombre de pôle(s) 4
Section de conducteur 2.5 mm²
Type de connexion Raccordement à vis
Temperature d'utilisation /d'installation -5-35 °C
Temperature de stockage -10-50 °C
Fréquence 50-60 Hz
Consommation en veille 3 mA
Durée de vie estimée de l'ampoule 90000 h
Neutre obligatoire Non
Indication de repérage des bornes de raccordement Oui
Sans halogène Oui
Capacité des bornes 1.5-1.5 mm²
Nature du cable pour connexion Souple ou rigide
Equipé d'un signal lumineux complémentaire Oui
Maintien du cable Non applicable
Attache/serre-cable compatible avec Cable
Mode de commande Filaire
Conforme à la Réglementation pile ou batterie Oui
Adressable Oui
Code CEI (Pack1) LR6
Pile ou Accumulateur (Pack1) Accumulateur (rechargeable)
Composition de l'élément (Pack1) Nickel-Métal-hydride
Nombre de Pack 1 1
Nombre d'éléments Unitaires (Pack1) 1
Poids d'un Element Unitaire (Pack1) 26 g
Localisation Pack1 Le produit intègre une batterie
Type réglementaire (Pack1) I : Industriel (Pas Portable)
Objet connecté Oui
Moyen de pilotage Configurateur
Programmable Oui
Intéropérabilité du protocole de connexion Non
EAN/Gencode 3414971404991

Logiciels et configurateurs

Logiciels métiers

Objet BIM

Formations et services

Services

Mise en service BAES adressables

Normes et réglementations

Certificats et agréments

NF AEAS & Env-T 18083 / 794664

PEP Profil Environnemental Produit

LGRP-00929-V01.01-FR.pdf

Directive RoHS

Produit conforme à la réglementation Attestation de conformité RoHS

Réglementation REACH

Déclaration fabricant

Pièces détachées

Commande réservée aux professionnels
Délais de 15 jours à 3 semaines à réception de commande
À commander à votre distributeur en matériel électrique

Garantie des pièces détachées

Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.

Ref.	Désignation.	Voir le produit
0 610 80	Batterie Ni-Mh 1,2V 1,1 Ah pour maintenance BAES Adressable et SATI Connecté
Ref.	Désignation.	Voir le produit
0 610 95	Batterie Ni-Mh pour maintenance BAES d'évacuation, DBR et BAEH IP43 et IP67

Toutes les indications mentionnées sur le présent e-catalogue (caractéristiques et cotes) sont susceptibles de modifications, elles ne peuvent donc constituer un engagement de notre part. La présente notice est réservée aux professionnels exclusivement. Nous rappelons que tout produit doit être installé conformément aux règles d'installation par un professionnel qualifié.
