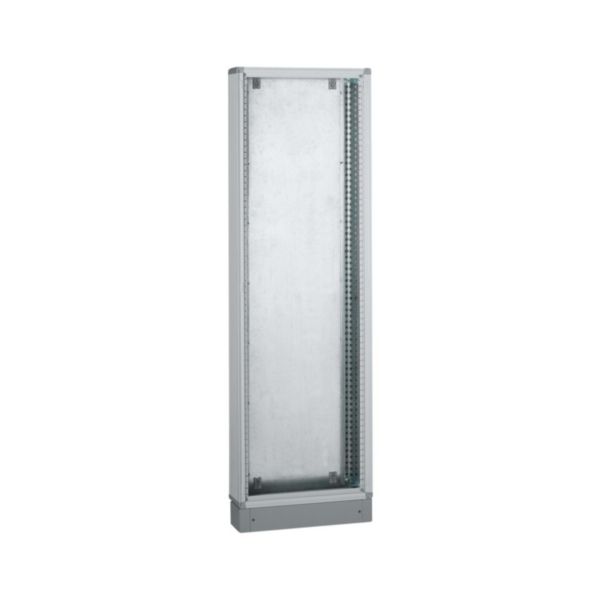

Armoire de distribution métal XL³400 à équiper
Livrée avec socle hauteur 100mm RAL7004, porte à commander séparément
Capacité 24 modules par rangée - RAL7035
Dimensions :
- Hauteur totale : 1600mm
- Hauteur plastronnable : 1450mm
- Largeur totale : 575mm
- Largeur utile : 515mm
- Profondeur : 175mm
Tenue au feu selon IEC 60695-2-11 : 750°C / 5 secondes

Les installation

Livrée à plat avec montants fonctionnels fixés sur le fond, plaque d'entrée de câbles découpable et accessoires de jumelage (horizontal et vertical)

Les utilisation

Enveloppe métal pouvant recevoir les appareils jusqu'à 400A

Recommandations / restrictions d’usages

Pour installation dans les ERP

Information sur la gamme

De l'armoire de puissance au tableau divisionnaire, l'offre des enveloppes Legrand XL³ s'intègre dans tous les locaux techniques. De nombreuses innovations assurent un montage rapide et sûr, une réelle liberté de configuration et un gain de temps appréciable lors des opérations de maintenance et d'extension. Composée d'une offre : d'armoires de distribution composable XL³ 6300 et XL³ 4000 conçues pour atteindre un IS 333 et une forme 4b grâce à un large choix d'équipements pour atteindre tous les niveaux de formes et tous les IS jusqu'au 333 et avec une adaptation aisée au local technique grâce à 3 profondeurs et 3 largeurs, jumelables côte à côte ou dos à dos, de coffrets et d'armoires de distribution pour tous les projets avec une mise en œuvre facilitée, un volume de câblage optimisé, une accessibilité totale et un large choix d'équipements de types plastrons, platines pour intégration d'appareils de protection et coupure : armoires et coffrets XL³ 800 métal IP 30 à IP 55, armoires et coffrets XL³ 400 isolants IP 30 à IP 43, de coffrets divisionnaires design et prêts à l'emploi XL³ 125 et XL³ 160 isolants, métal ou encastrés.

Documentation et conseils de pose

Pages catalogue & annexes

Fiches techniques / Guides métier

F00249FR-02.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.

EXB22009_Flipbook_FR_(03_2022).pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.

Choisir son enveloppe en fonction de son environnement Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.

Notices / Guides mise en œuvre

Notice E6943D-03 Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.

Documents & argumentaires commerciaux

Caractéristiques techniques

Largeur 575 mm
Hauteur 1600 mm
Profondeur 175 mm
Matériau Acier
Qualité du matériau Autre
Finition de la surface Revêtement par poudre
Couleur Gris
Numéro RAL 7035
Avec cadre/support de montage Non
Plaque de montage réglable en profondeur Non
Encastrement mural Non
Fixation sur mât Non
Nombre de portes 1
Avec porte à hublot Oui
Avec porte de ventilation Non
Avec porte arrière Non
Nombre de serrures 1
Adapté à un montage extérieur Non
Toit incliné Non
Finition CEM Non
Résistance aux chocs (IK) IK08
Classe de protection (IP) IP43
Degré de protection (NEMA) Autre
EAN/Gencode 3245060201180

Logiciels et configurateurs

Logiciels métiers

Objet BIM

Formations et services

Formations

Normes et réglementations

Pièces détachées

Commande réservée aux professionnels
Délais de 15 jours à 3 semaines à réception de commande
À commander à votre distributeur en matériel électrique

Garantie des pièces détachées

Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.

Ref.	Désignation.	Voir le produit
9 802 91	Lot de 100 vis autotaraudeuses M6x10 pour maintenance de coffrets et armoires XL³ métal
Ref.	Désignation.	Voir le produit
9 802 94	Kit de 4 angles pour maintenance de XL³400
Ref.	Désignation.	Voir le produit
9 816 03	Kit porte pour coffret XL³ 400 composé poignée, axes charnières et loquet de verrouillage
