- Interrupteur ou va-et-vient étanche Plexo 10AX 250V~ IP55 IK08 livré complet pour fixation saillie - anthracite

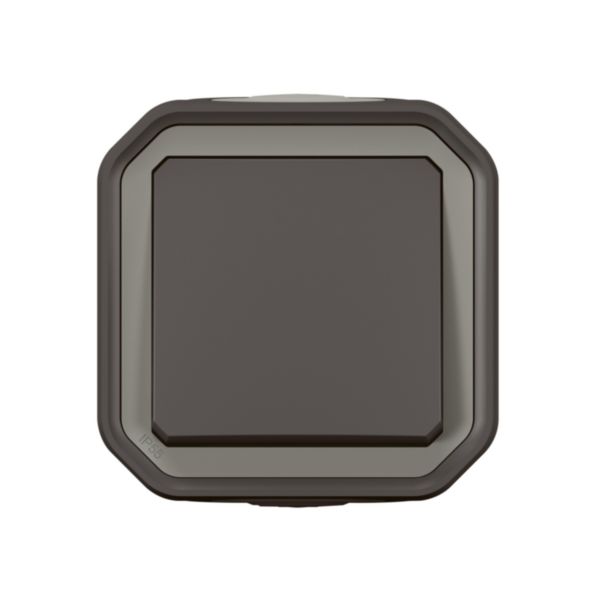

Interrupteur ou va-et-vient étanche Plexo 10AX 250V~ IP55 IK08 livré complet pour fixation saillie - anthracite
Ref. 069761L
Plexo LEGRANDPlexo complet saillie, une commande d'éclairage étanche idéale pour les lieux humides
A reçu le prix iF Design Award 2022
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Produit de vente courante
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Interrupteur ou va-et-vient 10AX - Connexion rapide sans outil avec repérage couleur
- Produit complet, prêt à être installé en saillie
- IP55 : protégé contre les poussières et les projections d'eau à la lance de toutes directions
- IK08 : résistance à un choc de 5 joules
Avantages
- Un boîtier composé d'une platine et d'un cadre - La platine de faible épaisseur et très rigide, permet une fixation aisée sur le support mural et une grande liberté de mouvement pour le câblage des fils
- Une fixation du mécanisme sur la platine symétrique à 90° qui permet l'arrivée des câbles/tubes par le haut, le bas, la droite ou la gauche tout en gardant la position standard du doigt de manœuvre à la verticale
- Un doigt de manœuvre qui ne traverse pas la membrane, ce qui assure une étanchéité parfaite dans le temps
Les installation
Le concept de platine faible profondeur facilite le câblage des fils, qui peut être réalisé mécanisme clipsé ou déclipsé.Pour fixer la platine sur des parois maçonnées (parpaings, enduits, briques, plâtre, etc.), privilégiez des chevilles universelles type COLORTECH 6X35 de chez Spit.Pour une installation sur cloisons creuses, préférez des chevilles type DRIVA® ou STELLIX de chez Spit.En multiposte, les 2 points de fixation repérés par des trous oblongs sont suffisants pour assurer la bonne tenue du boîtier sur le support de pose.
Information sur la gamme
Plexo est une gamme d'appareillage étanche adaptée à l'ensemble des chantiers : résidentiels, tertiaires et industriels. Disponible en version complète saillie et encastrée pour les fonctions essentielles, elle existe également en composable pour plus de flexibilité. L'adaptateur Mosaic™ permet d'enrichir l'offre disponible dans la gamme Plexo. L'univers Plexo est décliné en 4 couleurs : gris, anthracite, blanc et sable.En complément, les offres Plexo 66 et Soliroc permettent de répondre à des applications qui nécessitent une protection renforcée.
Documentation et conseils de pose
Pages catalogue & annexes
- Page commerciale (p.738 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F03415FR-00.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- F03415EN-00.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- Plexo : de tous temps avec vous Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Type de commutation Va-et-vient
- Type de commande Bascule/bouton
- Composition Mécanisme complet avec cadre
- Interrupteur à bouton-poussoir Non
- Nombre de bascules d'actionnement 1
- Mode de pose Saillie
- Type de fixation Fixation à vis
- Avec cadre/support de montage Non
- Matériau Plastique
- Qualité du matériau Thermoplastique
- Sans halogène Oui
- Traitement antimicrobien Non
- Finition Non traité
- Finition de la surface Mat
- Couleur Anthracite
- Numéro RAL (équivalent) 7016
- Couleur de l'opérateur de commutation Anthracite
- Zone de texte/surface d'inscription Non
- Voyant Non
- Adapté à la classe de protection (IP) IP55
- Résistance aux chocs (IK) IK08
- Tension nominale 250 V
- Calibre 10 A
- Courant de commutation pour lampes fluorescentes 10 AX
- Contact de report Non
- Type de connexion Borne automatique
- Interrupteur de chauffage Non
- Interrupteur de machine à laver Non
- Largeur d'appareil 82 mm
- Hauteur d'appareil 85 mm
- Profondeur d'appareil 61 mm
- Compatible avec Apple HomeKit Non
- Compatible avec Google Assistant Non
- Compatible avec Amazon Alexa Non
- Compatible IFTTT Non
- Temperature d'utilisation /d'installation -10-40 °C
- Temperature de stockage -25-60 °C
- Type de tension AC
- Fréquence 50-60 Hz
- Indication de repérage des bornes de raccordement Oui
- Capacité des bornes 1.5-2.5 mm²
- Nature du cable pour connexion Souple ou rigide
- Section de câble 1.5-2.5 mm²
- Diamètre de tube pour produit saillie 16-25 mm
- Nombre de bascules d'actionnement 1
- EAN/Gencode 3414971882522
Logiciels et configurateurs
Logiciels métiers
Normes et réglementations
Certificats et agréments
PEP Profil Environnemental Produit
Directive RoHS
- Produit conforme à la réglementation Attestation de conformité RoHS
Réglementation REACH
Prescription
CCTP – Fiches d’aide à la rédaction
Support d’aide à la prescription
Questions fréquentes
Question sur un produit
Comment démonter un appareillage Plexo™ ?
L’appareillage Plexo est conçu pour une mise en œuvre simplifiée. Pour démonter un appareillage Plexo, retirez le doigt et l’enjoliveur avec un tournevis plat, le cadre et les embouts puis retirez le mécanisme en exerçant une pression des deux côtés. En savoir plus
Comment retirer l’intérieur d’un Plexo™ ?
Grâce à son architecture repensée, Plexo offre une mise en œuvre simplifiée, facile et sans outil. Pour retirer l’intérieur d’un interrupteur, d’un poussoir ou d’une prise Plexo, il suffit d’exercer une pression sur les 2 côtés du mécanisme puis de tirer. En savoir plus
Installation électrique et réseau
Comment ouvrir un interrupteur étanche Plexo pour garage ?
Vous souhaitez intervenir sur un interrupteur étanche Plexo dans un garage ? Découvrez ici comment ouvrir l’interrupteur étanche Plexo saillie. Simple et pratique, l’interrupteur Plexo s’ouvre facilement !
En savoir plus
Etudes et devis
Quel logiciel gratuit utiliser pour faire des devis et factures en électricité ?
Découvrez le configurateur d’appareillage gratuit Legrand Config Pro pour réaliser vos chiffrages d'installation électrique de vos chantiers résidentiels et petits tertiaires. Chiffrez ainsi rapidement et simplement vos interrupteurs et prises via ce configurateur en ligne. Vous pourrez... En savoir plus
Quel logiciel de devis gratuit pour un électricien ?
Vous êtes électricien et souhaitez bénéficier d’un outil gratuit et simple à utiliser pour chiffrer l’appareillage et le tableau électrique de vos chantiers résidentiels et tertiaires ? Choisissez Legrand Config Pro, un configurateur en ligne pour réaliser des chiffrages pour vos... En savoir plus
Comment faire un devis en électricité ?
Vous êtes électricien et souhaitez réaliser des devis en électricité pour vos clients rapidement et simplement ? Le configurateur Legrand Config Pro et l'App Legrand Pro sont fait pour vous !
Ce configurateur, gratuit, moderne et intuitif, vous accompagnera sur vos chantiers en... En savoir plus
Quel est le meilleur logiciel ou configurateur pour un électricien ?
En temps qu’électricien, vous êtes à la recherche d’un outil simple, gratuit et intuitif à utiliser en direct pour chiffrer vos études de chantiers tertiaires et résidentiels ? Choisissez Legrand Config Pro, le configurateur des électriciens ! Avec son interface graphiquement très... En savoir plus
