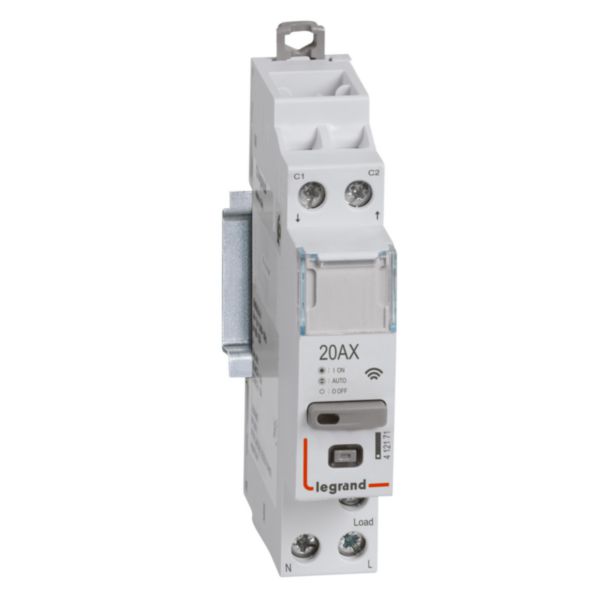

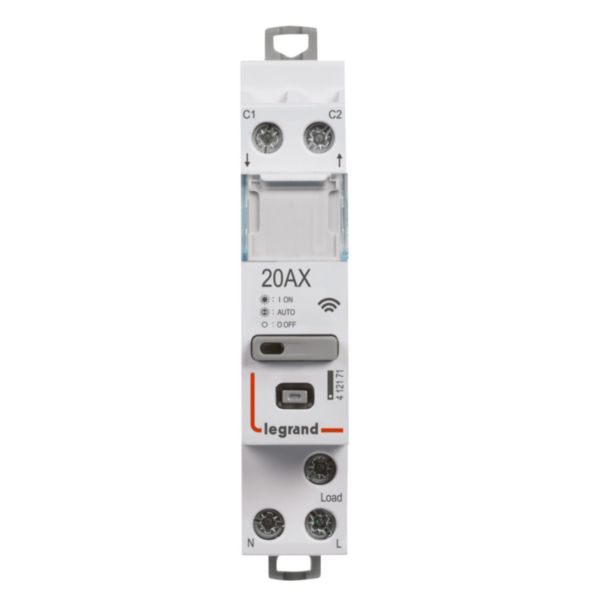

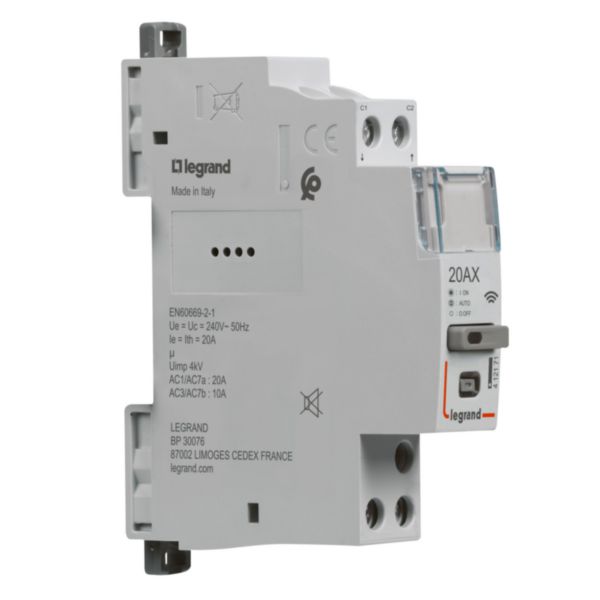

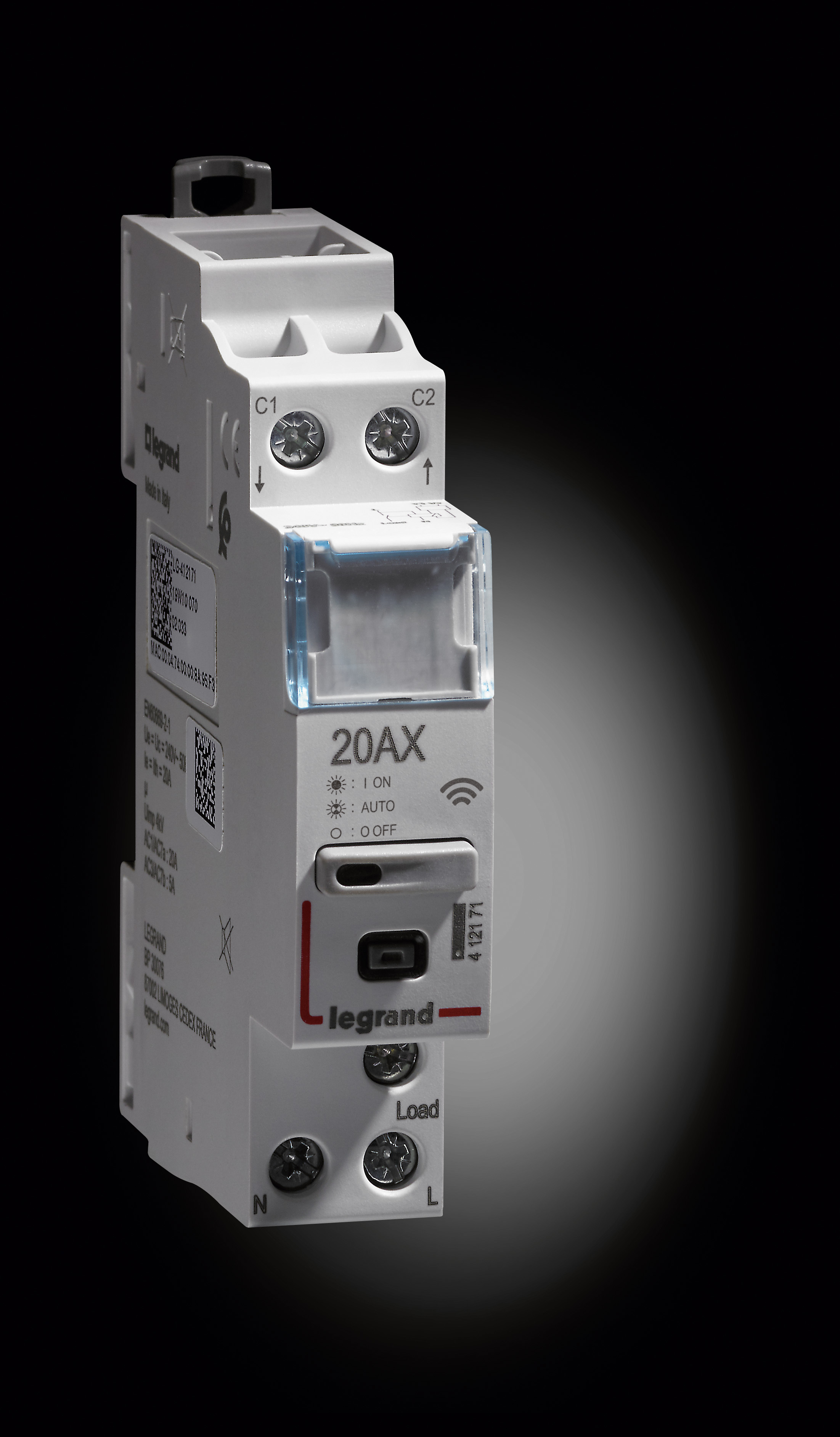

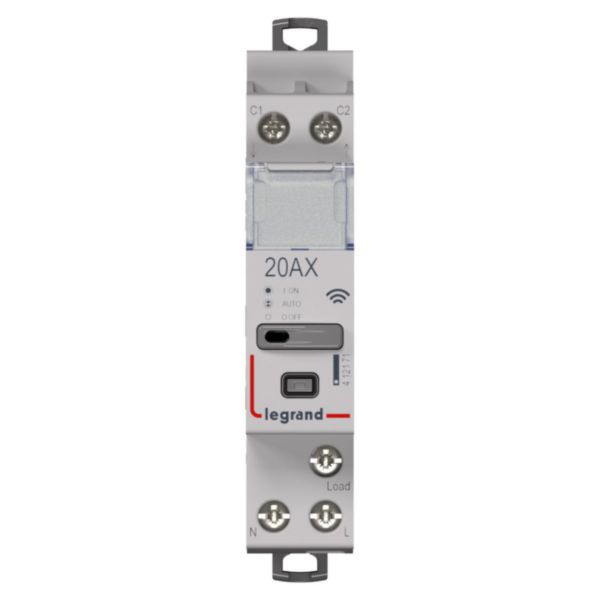

Contacteur connecté Drivia with Netatmo multifonction silencieux 1P 20AX 230V~- 1 module
Ref. 4 121 71
Drivia with Netatmo LEGRANDDrivia with Netatmo, le contacteur connecté permet le pilotage des postes énergivores du logement (chauffe-eau, véhicules électriques, pompe de piscine,…)
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Contacteur multifonction silencieux Drivia with Netatmo 20AX - 230V~ - 50Hz pour pilotage de tous types de charges (chauffe-eau, chauffage, prise de recharge VE...)
- Bornes amont de raccordement de phase auto-protégée : ne nécessite pas de disjoncteur 2A (enlever ce disjoncteur si déjà présent en cas de remplacement d'un contacteur standard)
- Fonctions :
- heures pleines / heures creuses
- de puissance ON/OFF et pour moteur (pompe piscine...) - Permet via l'App. Home + Control :
- la saisie du mode de fonctionnement du contacteur (HP/HC ou ON/OFF) en fonction de la nature de la charge (chauffe-eau ou autre charge)
- la mesure et le suivi de la consommation (kWh) du circuit piloté
- la commande d'un autre contacteur supérieure à 20A mono ou triphasé
- la commande d'appareils électriques jusqu'à 4800W ou de moteurs jusqu'à 2400VA ou de prises pour véhicules électriques jusqu'à 16A VE)
- la mise en place d'automatismes via la production solaire - 1 modules 17,5mm - Bornes à vis - Conforme à la norme NF EN 60669-2-1
Avantages
- Permet de mettre en place des scénarios automatiques d’ouverture et de fermeture du circuit (jour de la semaine/créneaux horaires) simplement via l'App. Home + Control
- Remonte automatiquement la consommation du circuit auquel il est câblé avec le smarphone et/ou par la voix via un assistant vocal
- Possibilité de créer des plannings personnalisés dans l'App. : journalier/hebdomadaire/évènement particulier exemple : vacances
Les installation

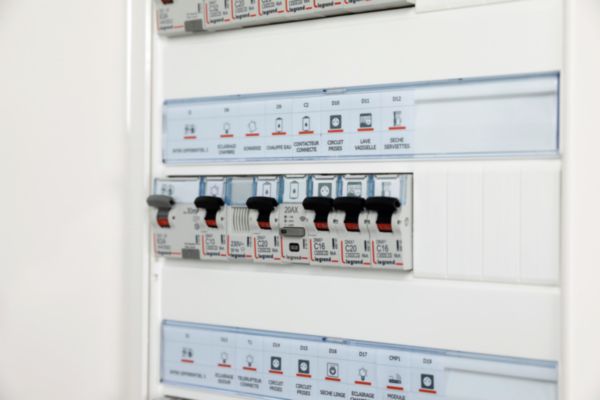

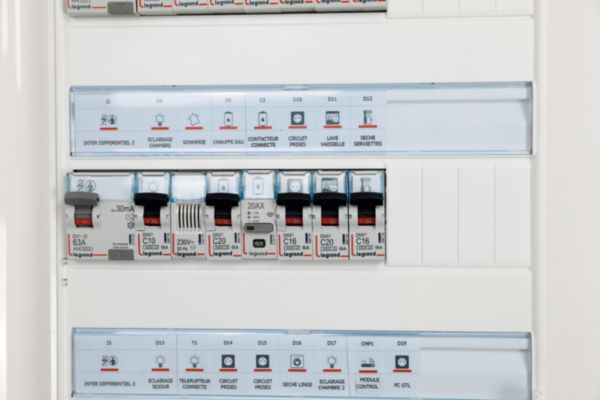

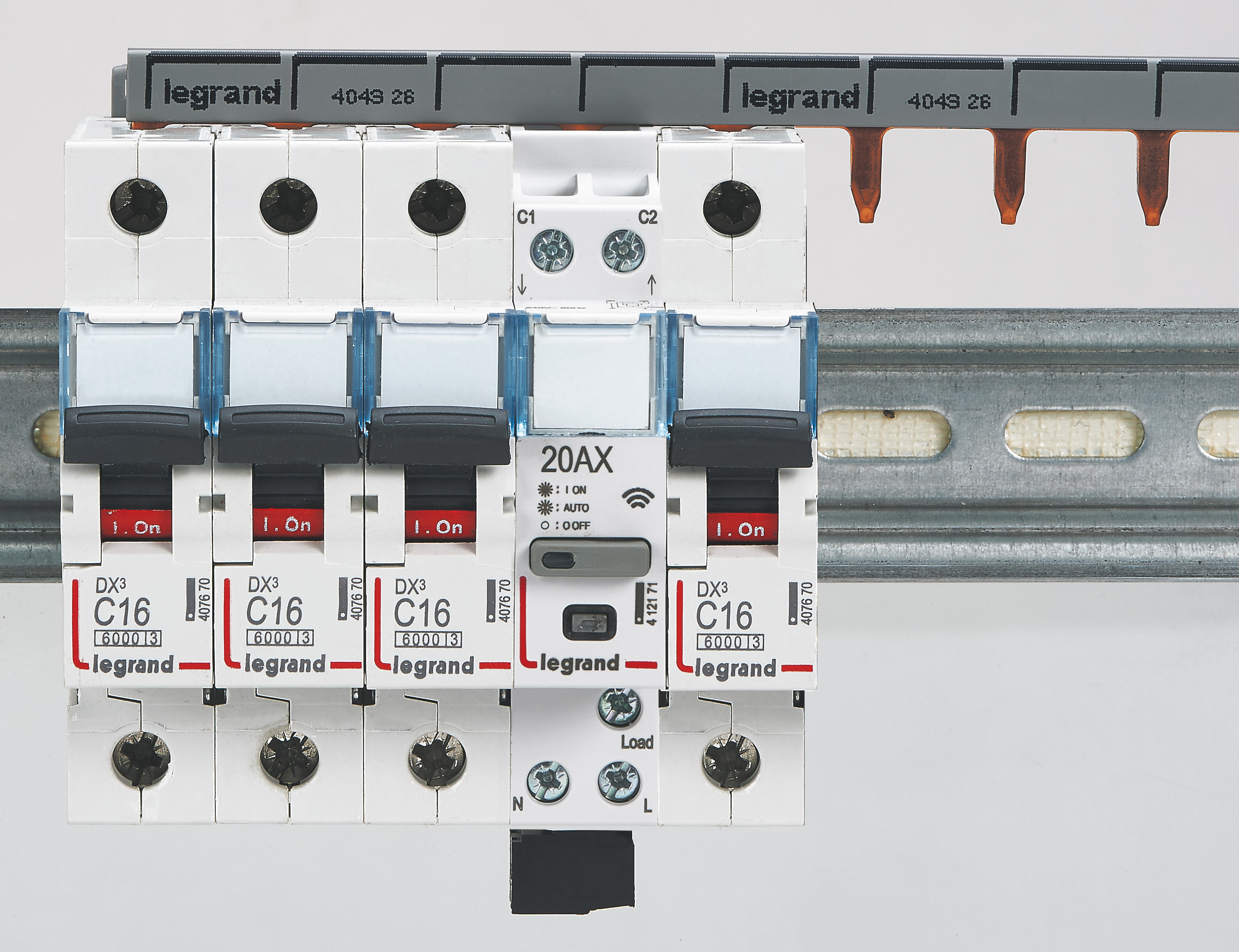

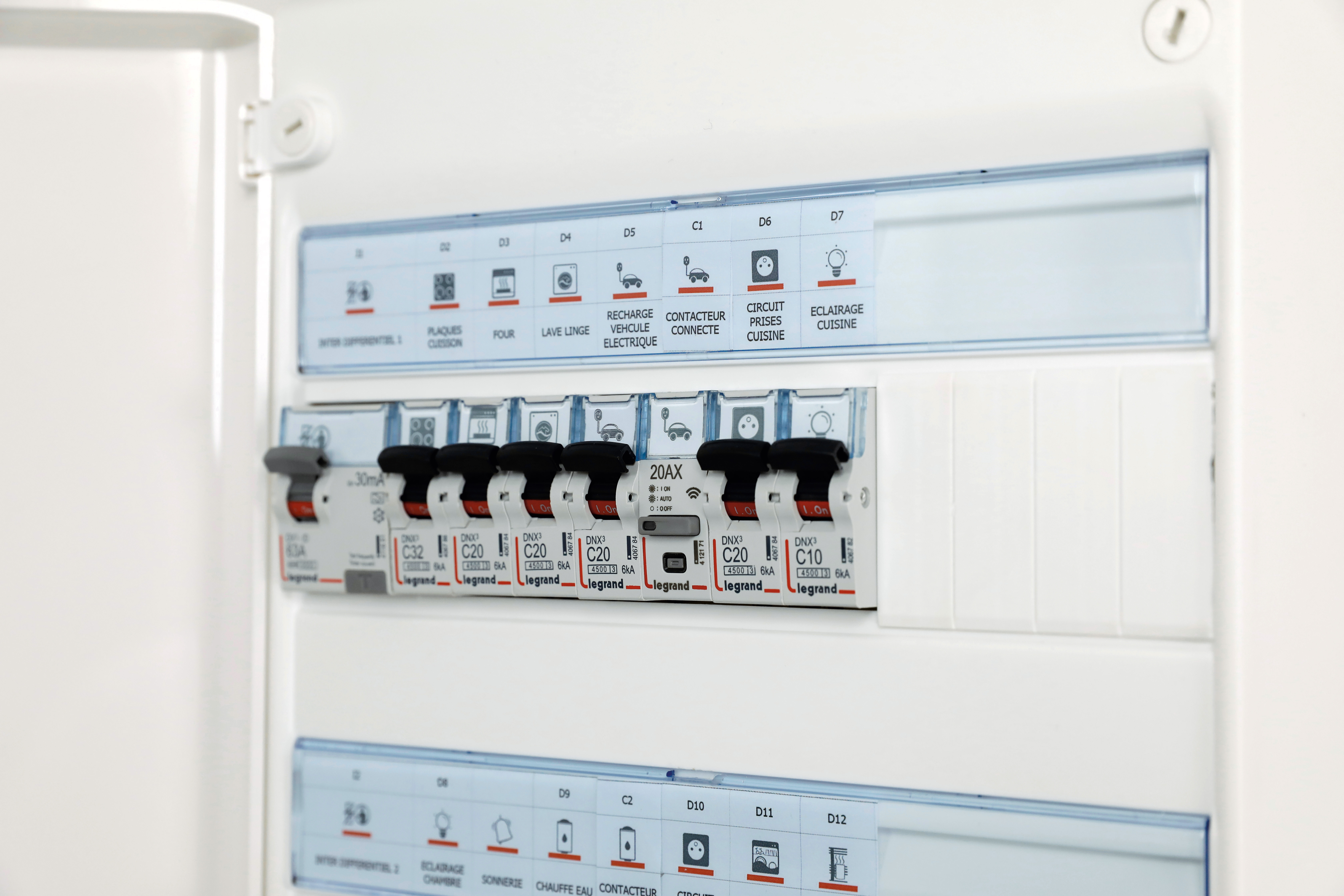

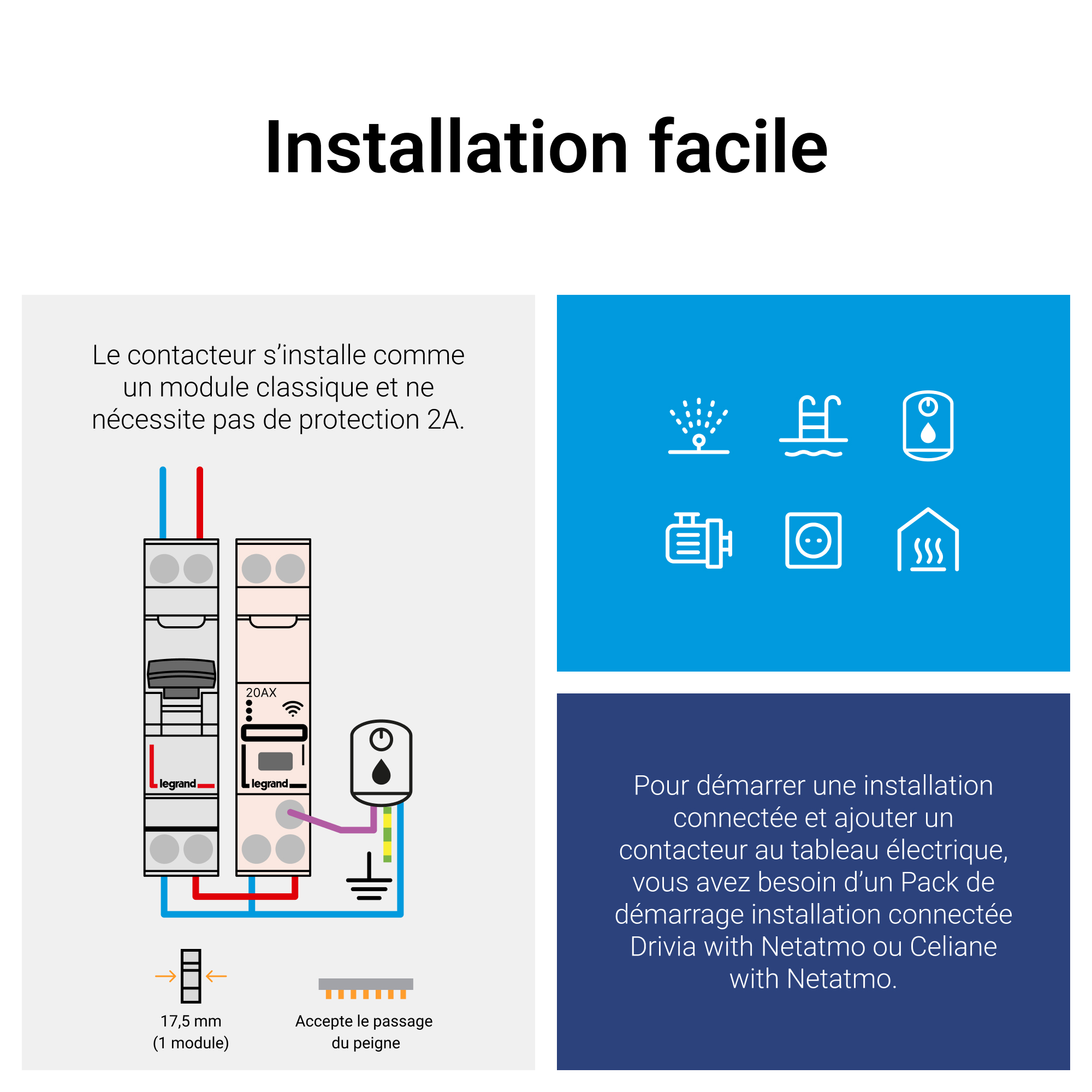

S'installe dans le tableau électrique - Accepte le passage de peigne d'alimentation - Le contacteur peut remplacer un contacteur existant et ne nécessite pas de disjoncteur 2A
Les utilisation
Permet de :
- connecter l'installation,
- piloter tous type de charges
- fonctionner en mode ON/OFF ou heures pleines / heures creuses
- mesurer automatiquement la consommation du circuit auquel il est câblé
- mettre en place des scénarios automatiques d’ouverture et de fermeture du circuit : plannings
Recommandations / restrictions d’usages
- Pour connecter le contacteur, il est nécessaire d'acheter et d'installer au préalable un pack de démarrage connecté ou un module Control
Information sur la gamme
Drivia™ with Netatmo propose des produits modulaires connectés à installer directement dans le tableau électrique, compatibles avec l'application Home + Control et les principaux assistants vocaux. Ces fonctions permettent de contrôler la production et la consommation d'énergie et de réduire la facture grâce aux fonctionnalités de gestion et contrôle de l'énergie. La mise en oeuvre est simple avec un câblage classique et intuitif avec l'appairage des autres fonctions with Netatmo
Documentation et conseils de pose
Pages catalogue & annexes
- Page commerciale (p.592-593 édition 2023) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix (mesure et supervision dans le tableau électrique édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix installations connectées "with Netatmo" (p.572, 573 et 575 édition 2023) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix ( Les essentiels pour vos tableaux résidentiel édition 2023) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F03037FR-05 (Contacteur Connecté).pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en œuvre
- Notice LE12070AE_1_FR Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- Ma maison simplement connectée : découvrez le guide du Pro Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- A vos côtés sur tous les tableaux : la puissance en tertiaire de proximité Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Chiffrez vous-même vos tableaux en tertiaire de proximité Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Découvrez Ma maison simplement connectée Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- legrand-efficacite-energetique-maitrisez-votre-energie-reduisez-vos-depenses.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Nouveau Programme DRIVIA Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- ÉCOSYSTÈME Drivia : amplifier la performance Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Réalisez facilement vos notes de calcul en tertiaire de proximité Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Ajouter un contacteur connecté Drivia with Netatmo de Legrand au tableau électrique
Caractéristiques techniques
- Tension de fonctionnement normale 240-240 V
- Courant de fonctionnement nominal 20 A
- Type de tension de fonctionnement AC
- Nombre de contact(s) à fermeture 1
- Curseur pour commutation manuelle Non
- Largeur en nombre de modules 1
- Produits auxiliaires associables Non
- Classe de protection (IP) IP3X
- Largeur 17.8 mm
- Hauteur 95.9 mm
- Profondeur 70.1 mm
- Résistance aux chocs (IK) IK04
- Temperature d'utilisation /d'installation -5-45 °C
- Temperature de stockage -40-70 °C
- Fréquence 50-50 Hz
- Indication de repérage des bornes de raccordement Oui
- Couleur Gris
- Numéro RAL 7035
- Sans halogène Oui
- Capacité des bornes 0.75-6 mm²
- Type de connexion Cable
- Avec zone de texte/surface d'inscription Oui
- Mode de pose Rail DIN
- EAN/Gencode 3414971795563
Formations et services
Formations
- Formation Legrand - Sobriété énergétique : réaliser des économies d’énergie avec les solutions connectées - PR1203
- E-learning Legrand : introduction à la maison connectée - AF0203
- E-learning : Introduction au tableau électrique connecté - AF0302
- E-learning Legrand : Le contacteur connecté - AF0303
- E-learning Legrand : Branchés SOBRIÉTÉ - AF0804
Normes et réglementations
Directive RoHS
- Produit conforme à la réglementation Attestation de conformité RoHS
Réglementation REACH
Environnement et recyclage
Questions fréquentes
Interopérabilité Netatmo
Puis-je ajouter mon thermostat ou mes têtes thermostatiques connectés Netatmo aux scénarios de l'App Home + Control ?
Cette fonctionnalité sera disponible ultérieurement. Pour plus d'informations, n'hésitez pas à consulter www.legrand.fr En savoir plus
Est-ce que mes actions sont synchronisées entre l'App Home + Control et l'App Netatmo Energy ?
Lorsque la configuration du thermostat et/ou des têtes thermostatiques est finalisée dans l'App Home + Control, toutes les actions effectuées (ex : renommer un produit, déplacer un produit, gérer mes invités, etc…) dans l'App Home + Control sont automatiquement synchronisées avec l'App... En savoir plus
Que puis-je faire avec mon thermostat et/ou mes têtes thermostatiques Netatmo dans l'App Home + Control ?
L'App Home + Control vous permet de : Créer et/ou modifier un planning de température Augmenter ou diminuer la température du thermostat et/ou des têtes thermostatiques. Activer les modes Absent, Hors gel Consulter les températures de chaque pièce. Déplacer le thermostat... En savoir plus
Que puis-je faire avec mon planning de chauffe de mon thermostat ou mes têtes thermostatiques connectés dans l'App Home+Control ?
Vous pouvez activer votre planning et consulter le jeu de température en cours depuis le tableau de bord de l'App Home+Control. Toutes autres actions, telle que la modification du planning, sont à effectuer dans l'App Netatmo Energy. En savoir plus
Interopérabilité Somfy
Quels sont les produits connectés Somfy que je peux contrôler avec l'App Home + Control ?
L'App Home + Control vous permet uniquement de contrôler les volets roulants connectés Somfy. En savoir plus
Utilisation de mes produits connectés
Que signifie la couleur des voyants lumineux sur mon contacteur connecté?
L'état actuel de votre contacteur connecté est décrit par le voyant lumineux situé sur son bouton principal. Chaque appui sur le bouton principal permet de changer d'état.
Si votre contacteur est paramétré en Mode Heures Pleines / Heures Creuses:Eteint : Contacteur éteint de manière... En savoir plus
Comment fonctionne le mode Heures Pleines / Heures Creuses sur mon contacteur connecté ?
Un contrat d'électricité Heures Pleines / Heures Creuses (HP/HC) vous permet de bénéficier de deux tarifs d'électricité selon l'heure de la journée. Si vous avez souscrit à un contrat HP/HC chez votre fournisseur d'électricité, votre contacteur connecté pourra s'allumer ou s'éteindre... En savoir plus
Installation électrique et réseau
Pour installer un contacteur connecté, faut-il protéger le circuit commande?
Les contacts du contacteur connecté sont auto-protégés. Il ne faut donc pas installer de protection de type 2A sur le circuit de commande. En savoir plus
En rénovation, puis-je associer un contacteur connecté à un contacteur standard existant?
Oui, un contacteur connecté peut tout à fait contrôler un contacteur standard existant de tout type (toutes marques, toutes intensités), câblé sur la borne commande du contacteur connecté. En savoir plus
Lors de l'installation de mon contacteur ou télérupteur connecté, puis-je câbler de la puissance sur les bornes C1 et C2 ?
Non, les bornes situées en amont (C1 et C2) sur mon contacteur ou télérupteur connecté sont réservées au câblage de la commande. En savoir plus
Dépannage
Afficher +J'ai éteint manuellement mon contacteur connecté et il n'est jamais rallumé, pourquoi?
Si votre contacteur connecté est paramétré en mode Manuel, chaque action manuelle est définitive jusqu'au prochain appui, action dans l'App, ou jusqu'au prochain événement dans un planning d'actions.
Si votre contacteur connecté est paramétré en mode Heures Pleines / Heures Creuses,... En savoir plus
Pré-requis ＆ Installation des produits
Comment mesurer l'efficacité énergétique ?
Legrand propose des solutions intelligentes, connectées et faciles à mettre en œuvre pour mesurer l’efficacité énergétique, quel que soit le type de chantier, résidentiel ou tertiaire, neuf ou rénovation. Gamme de produits Drivia with Netatmo, compteurs d'énergie EMDX³ ou encore... En savoir plus
Utilisation des produits
Comment mesurer la consommation de mon logement pour respecter les exigences de la RE2020 ?
Pour mesurer la consommation d'énergie d'un logement et respecter les obligations de la RE2020, notamment l’objectif de performance énergétique, découvrez le tableau électrique connecté Drivia with Netatmo. Idéal en neuf comme en rénovation, il permet à vos clients de contrôler tous... En savoir plus
