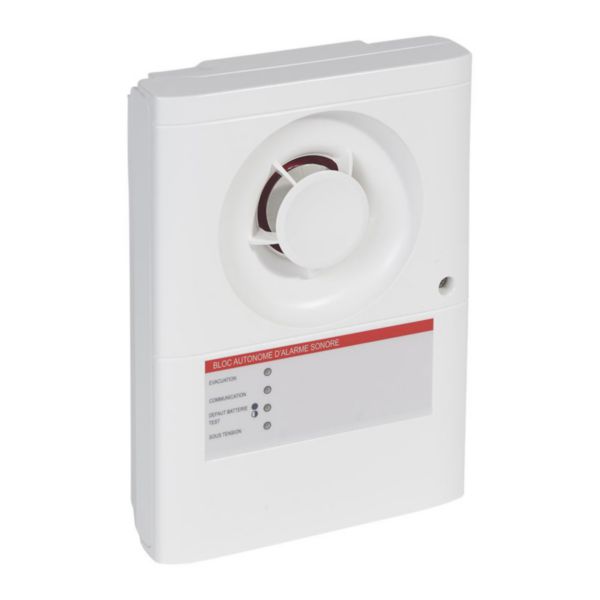

Bloc autonome d'alarme sonore manuel BAAS typeMa
Ref. 1 405 40
LEGRANDBAAS Ma permettant de signaler les alarmes feu issues des déclencheurs manuels qui lui sont raccordés, et de diffuser le son d'alarme générale d'évacuation
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Produit de vente courante habituellement stocké sur plateforme distributeur
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Bloc autonome d'alarme sonore manuel - BAAS type Ma - Classe II - IK07
- Dimensions : Hauteur 230mm x Largeur 165mm x Profondeur 48mm - Alimentation 230V~ - 50Hz/60Hz secourue par batteries Ni-Mh référence 040755 ou 040756 (fournies), assurant une autonomie de 12h en veille et de 5 min d'alarme
- Equipement :- 1 boucle de commande pour déclencheurs manuels- 1 BUS inter BAAS- 1 entrée pour mise au repos du BAAS via une télécommande BAES référence 062520 en cas de coupure prolongée du secteur- 1 contact auxiliaire NO/NF 2A sous 24V= ou 1A sous 48V= permet d'actionner la fermeture d'une porte coupe-feu ou de libérer une issue de secours- 1 bouton poussoir au niveau 3 permet le passage en mode test : une fois le mode test enclenché, tout appui sur un déclencheur manuel lance le son d'évacuation pour quelques secondes (au lieu des 5 minutes réglementaires afin d'éviter trop de nuisances dans un bâtiment en cours d'exploitation). La sortie du mode test se fait par un nouvel appui sur le bouton poussoir. En cas d'oubli, le mode test est déconnecté automatiquement au bout de 30 minutes- 1 batterie NiMh 8,4V 200mAh
- Signalisation :- 1 voyant vert renseignant sur l'alimentation- 1 voyant rouge signalant l'état d'alarme- 1 voyant jaune signalant la présence du mode test, un défaut batterie ou tout autre défaut de fonctionnement- 1 voyant jaune signalant l'état de fonctionnement du BUS de communication
- Conforme aux normes NF S 61-936, NF C 48-150, NF 468 et certifié NF AEAS , NFEnvironnement - Niveau sonore réglable de classe B (minimum 90dBA à 2m) ou classe A (75dBA à 2m) selon la norme NF S 32-001
Avantages
- Jusqu'à 64 BAAS/BAAL Ma peuvent être raccordés sur une même installation
- L'utilisation des télécommandes de référence 0 625 20 ou 0 625 21 permet de transférer à distance l'information des défauts des BAAS/BAAL Ma
Les installation
Le raccordement des déclencheurs manuels peut être réparti sur plusieurs BAAS/BAAL Ma
Les utilisation
Permet de gérer l'évacuation générale d'un établissement
Recommandations / restrictions d’usages
- L'utilisation de la télécommande connectée références 062520 ou 062521 permet le diagnostic à distance de l'état de l'installation
Documentation et conseils de pose
Pages catalogue & annexes
- Page commerciale (p.1146 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (p.1147 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- LE09166AE.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en œuvre
Caractéristiques techniques
- Convient pour un usage domotique Non
- Liaison radio Non
- Interface externe Oui
- Nombre de groupes de signalisation 1
- Hauteur 230 mm
- Largeur 165 mm
- Profondeur 48 mm
- Nombre de sorties pour générateur de signal acoustique 1
- Alimentation de secours intégrée Oui
- Avec alimentation électrique Oui
- Appeleur automatique intégré Non
- Tension de fonctionnement 230 V
- Résistance aux chocs (IK) IK07
- Classe de protection (IP) IP21
- Conforme à la Réglementation pile ou batterie Oui
- Code CEI (Pack1) 6 LR 61
- Pile ou Accumulateur (Pack1) Accumulateur (rechargeable)
- Composition de l'élément (Pack1) Nickel-Métal-hydride
- Nombre de Pack 1 1
- Nombre d'éléments Unitaires (Pack1) 1
- Poids d'un Element Unitaire (Pack1) 48 g
- Localisation Pack1 Le produit intègre une batterie
- Type réglementaire (Pack1) P : Portable (Format Standard)
- EAN/Gencode 3414970954473
Normes et réglementations
Certificats et agréments
PEP Profil Environnemental Produit
Directive RoHS
- Produit conforme à la réglementation Attestation de conformité RoHS
Réglementation REACH
Pièces détachées
- Commande réservée aux professionnels
- Délais de 15 jours à 3 semaines à réception de commande
- À commander à votre distributeur en matériel électrique
Garantie des pièces détachées
Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.
| Ref. | Désignation. | Voir le produit |
| 0 407 55 | Batterie de rechange Ni-Mh 8,4V 200mAh pour maintenance des BAAS Ma et des BAAS Sa |
Toutes les indications mentionnées sur le présent e-catalogue (caractéristiques et cotes) sont susceptibles de modifications, elles ne peuvent donc constituer un engagement de notre part. La présente notice est réservée aux professionnels exclusivement. Nous rappelons que tout produit doit être installé conformément aux règles d'installation par un professionnel qualifié.
