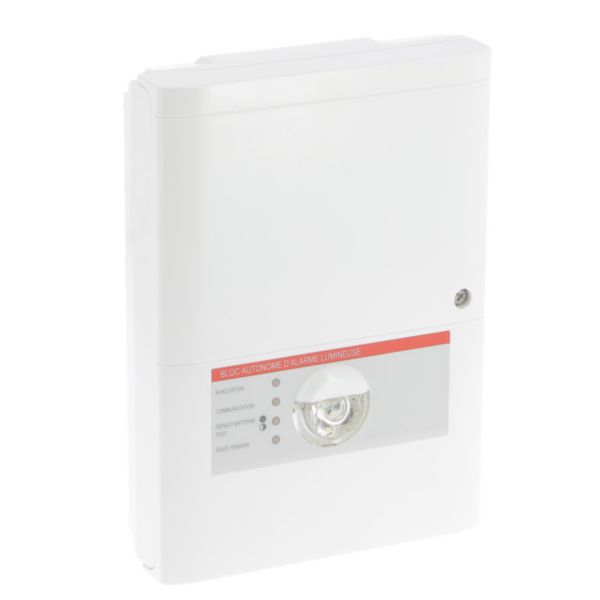

Bloc autonome d'alarme lumineux manuel BAAL type Ma pour alarme de type 3
Ref. 1 405 44
LEGRANDBAAL Ma permettant de signaler les alarmes feu issues de la ligne de déclencheurs manuels qui lui est raccordée, et de diffuser l'alarme visuelle générale d'évacuation
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Bloc autonome d'alarme lumineux manuel BAAL type Ma pour alarme de type 3 - Classe II - IK07
- Dimensions : Hauteur 230mm x Largeur 165mm x Profondeur57mm - Alimentation 230V~ - 50Hz/60Hz secourue par batteries Ni-Mh références 040755 ou 040756 (fournies), assurant une autonomie de 12h en veille et de 5 minutes d'alarme
- Equipement :- 1 boucle de commande pour déclencheurs manuels- 1 BUS inter BAAS- 1 entrée pour mise au repos du BAAS via une télécommande BAES référence 062520 en cas de coupure prolongée du secteur (l'utilisation de la télécommande connectée référence 062520, 062521 permet le diagnostic à distance de l'état de l'installation)- 1 contact auxiliaire NO/NF 2A sous 24V= ou 1A sous 48V= permet d'actionner la fermeture d'une porte coupe-feu ou de libérer une issue de secours- 1 bouton poussoir au niveau 3 permet le passage en mode test : une fois le mode test enclenché, tout appui sur un déclencheur manuel lance le son d'évacuation pour quelques secondes (au lieu des 5 i, le mode test est déconnecté automatiquement au bout de 30 minutes- 2 batteries NiMh 8,4V 200mAh- 1 diffuseur lumineux à flash émettant un éclair de couleur rouge de fréquence 1Hz, de 6m de portée si installé à 2,4m de hauteur
- Signalisation :- 1 voyant vert renseignant sur l'alimentation- 1 voyant rouge signalant l'état d'alarme- 1 voyant jaune signalant la présence du mode test, un défaut batterie ou tout autre défaut de fonctionnement- 1 voyant jaune signalant l'état de fonctionnement du BUS de communication
- Conforme aux normes NF S 61-936, NF C 48-150, NF 468 et certifié NF AEAS , NFEnvironnement
Avantages
- Jusqu'à 64 BAAS/BAAL Ma peuvent être raccordés sur une même installation
- L'utilisation des télécommandes de référence 0 625 20 ou 0 625 21 permet de transférer à distance l'information des défauts des BAAS/BAAL Ma
Les installation
Le raccordement des déclencheurs manuels peut être réparti sur plusieurs BAAS/BAAL Ma
Les utilisation
Permet de gérer l'évacuation générale d'un établissement - Les éclairs lumineux des BAAL/BAASL présents sur une installation sont synchronisés automatiquement sans câblage supplémentaire afin de limiter tout désagrément aux personnes photosensibles ou épileptiques
Recommandations / restrictions d’usages
- Alimentation 230Vac, 50Hz, IP31, IK07, classe II
Documentation et conseils de pose
Pages catalogue & annexes
- Page commerciale (p.1146 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (p.1147 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- LE09166AE.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en œuvre
Caractéristiques techniques
- Tension nominale (Un) 230-230 V
- Type de courant AC
- Consommation d'électricité 0.005 A
- Puissance 0.45 W
- Consommation d'énergie en veille 0.45 W
- Couleur de calotte Blanc
- Source lumineuse LED
- Type de signal optique Lumière flash
- Mode de pose Montage en saillie
- Couleur du boîtier/corps Blanc
- Classe de protection (IP) IP31
- Pour Ex-Zone gaz Sans
- Pour poussière Ex-Zone Sans
- Avec contact Oui
- Compatible selon EN 54-23 Non
- Volume de couverture 86.4 m³
- Adapté à un montage en applique Oui
- Adapté à un montage au plafond Non
- Compatible avec Apple HomeKit Non
- Compatible avec Google Assistant Non
- Compatible avec Amazon Alexa Non
- Compatible IFTTT Non
- Largeur 165 mm
- Hauteur 230 mm
- Profondeur 57 mm
- Résistance aux chocs (IK) IK07
- Temperature d'utilisation /d'installation -10-+50 °C
- Courant d'alimentation 0.005-0.013 A
- Fréquence 50-60 Hz
- Neutre obligatoire Oui
- Sans halogène Oui
- Type de connexion Borne à vis
- Capacité des bornes 0.8-2.5 mm²
- Entre axe de fixation verticale 155-160 mm
- Entre axe de fixation horizontale 130-130 mm
- Adressable Non
- Nombre de sonneries 2
- Conforme à la Réglementation pile ou batterie Oui
- Code CEI (Pack1) 6 LR 61
- Pile ou Accumulateur (Pack1) Accumulateur (rechargeable)
- Composition de l'élément (Pack1) Nickel-Métal-hydride
- Nombre de Pack 1 2
- Nombre d'éléments Unitaires (Pack1) 1
- Poids d'un Element Unitaire (Pack1) 48 g
- Localisation Pack1 Le produit intègre une batterie
- Type réglementaire (Pack1) P : Portable (Format Standard)
- Objet connecté Non
- Moyen de pilotage Non applicable
- Pilotable à la voix Non
- Programmable Non
- Intéropérabilité du protocole de connexion Non
- Connectable par box Internet Non
- Fonction d'usage du produit Système d'alarme
- EAN/Gencode 3414971596313
Normes et réglementations
Certificats et agréments
PEP Profil Environnemental Produit
Directive RoHS
- Produit conforme à la réglementation Attestation de conformité RoHS
Réglementation REACH
Pièces détachées
- Commande réservée aux professionnels
- Délais de 15 jours à 3 semaines à réception de commande
- À commander à votre distributeur en matériel électrique
Garantie des pièces détachées
Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.
Ref. | Désignation. | Voir le produit |
0 407 55 | Batterie de rechange Ni-Mh 8,4V 200mAh pour maintenance des BAAS Ma et des BAAS Sa |
