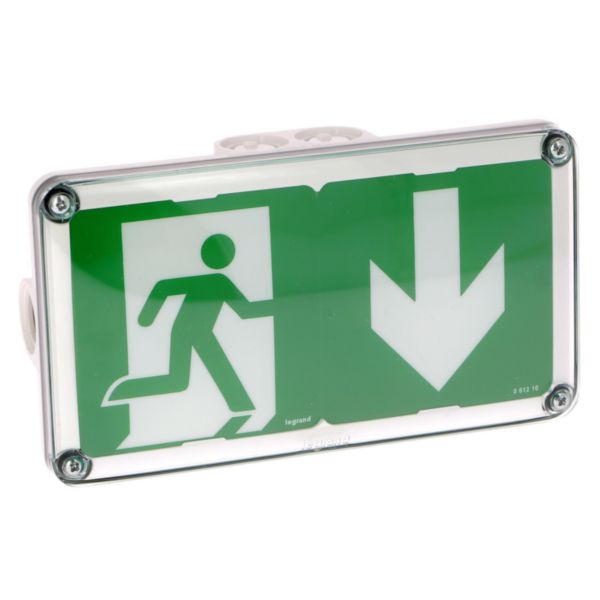

BAES+BAEH d'évacuation saillie à LEDs IP66 IK10 plastique SATI Connecté visibilité augmentée pour ERP et ERT
Ref. 0 625 61
SATI Connectés LEGRANDBloc d’évacuation permettant le balisage des cheminements, sorties, issues de secours, obstacles et changements de direction jusqu’à l’extérieur du bâtiment - Assure une évacuation sûre et efficace des personnes
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Produit de vente courante habituellement stocké sur plateforme distributeur
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- BAES+BAEH étancheConnectable à l'application Legrand ERPconnecté avec les télécommandes ref :062520/062521Installable dans les établissements de type J, O, U, R ne disposant pas d'éclairage de remplacement
- Eclairage par la tranche ref : 062676, peut devenir anti-vandale avec le kit de vis ref : 062699
- BAES + BAEH d'évacuation à faible consommation (0,5W) avec fonctionnalité Visibilité Augmenté et balisage lumineux d'évacuation pour accélérer les évacuations secteur présent.
- La passerelle de configuration ref :088240 et l'application Legrand Close Up permettent de : - Visualiser les paramètres du bloc - Régler l'heure des tests - Visualiser le défaut
- Paramétrer le n° dans la file pour le fonctionnement en balisage des chemins d'évacuation
Avantages
- Permet de la visualisation de son état à tout instant sur la web application Legrand ERPconnecté.
Les installation
Apporte une solution robuste (IK10) de signalisation verticale en installation plafond.
Les utilisation
Visualisation de l'état sur l'application Legrand-ERP connecté : - automatise les contrôles réglementaires en éditant des rapports d'installations périodiquement - facilite la maintenance en surveillant l'état des BAES et en éditant des fiches d'interventions
Documentation et conseils de pose
Fiches techniques / Guides métier
- FT-S000103995FR-5.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Installer un BAES SATI connecté Legrand facilement sur une installation existante
- Comment surveiller à distance vos installations de BAES grâce à la Web app Legrand ERPconnecté ?
Caractéristiques techniques
- Mode de pose En saillie et encastré
- Fonction Éclairage d'évacuation
- Type de pictogramme Feuillet/plaque inséré(e)
- Visibilité du pictogramme D’un seul côté
- Pictogramme inclus Oui
- Système de contrôle Auto-test automatique
- Convient pour la mise en veille Oui
- Avec interrupteur à distance Non
- Télécommande fournie Non
- Alimentation de secours Autonome (batterie individuelle)
- Type de batterie NiMh
- Source lumineuse LED non interchangeable
- Source lumineuse fournie Oui
- Douille Autre
- Nombre de têtes de luminaire 1
- Matériau du boîtier/corps Plastique
- Numéro RAL du boîtier 9003
- Couleur du boîtier/corps Blanc
- Matériau de la verrine Plastique transparent
- Type de tension AC
- Tension nominale (Un) 207-253 V
- Courant nominal 3.9-4.8 mA
- Appareillage Driver LED courant constant
- Elément de distribution de lumière Diffuseur
- Classe de protection (IP) IP66
- Résistance aux chocs (IK) IK10
- Classe de protection II
- Luminaire avec protection contre l'incendie «symbole D» selon EN 60598-2-25 Non
- Puissance du système 1 W
- Flux lumineux utile 45 lm
- Flux lumineux en mode veille 3 lm
- Température de couleur 5600-5700 K
- Facteur de puissance (cos phi) 0.75
- Distance de visibilité du pictogramme 15 m
- Temps d'opération nominal 1-1 h
- Largeur 125 mm
- Hauteur/profondeur 62 mm
- Longueur 225 mm
- Nombre de pôle(s) 4
- Section de conducteur 2.5 mm²
- Type de connexion Raccordement à vis
- Temperature d'utilisation /d'installation -5-35 °C
- Temperature de stockage -10-50 °C
- Fréquence 50-60 Hz
- Consommation en veille 4 mA
- Durée de vie estimée de l'ampoule 90000 h
- Neutre obligatoire Non
- Indication de repérage des bornes de raccordement Oui
- Sans halogène Oui
- Capacité des bornes 1.5-2.5 mm²
- Nature du cable pour connexion Souple ou rigide
- Equipé d'un signal lumineux complémentaire Oui
- Maintien du cable Non applicable
- Attache/serre-cable compatible avec Cable
- Mode de commande Filaire
- Conforme à la Réglementation pile ou batterie Oui
- Adressable Non
- Code CEI (Pack1) LR6
- Pile ou Accumulateur (Pack1) Accumulateur (rechargeable)
- Composition de l'élément (Pack1) Nickel-Métal-hydride
- Nombre de Pack 1 2
- Nombre d'éléments Unitaires (Pack1) 1
- Poids d'un Element Unitaire (Pack1) 26 g
- Localisation Pack1 Le produit intègre une batterie
- Type réglementaire (Pack1) I : Industriel (Pas Portable)
- Objet connecté Oui
- Moyen de pilotage Configurateur
- Programmable Oui
- Intéropérabilité du protocole de connexion Non
- EAN/Gencode 3414971404892
Logiciels et configurateurs
Logiciels métiers
Normes et réglementations
Certificats et agréments
PEP Profil Environnemental Produit
Directive RoHS
- Produit conforme à la réglementation Attestation de conformité RoHS
Réglementation REACH
Pièces détachées
- Commande réservée aux professionnels
- Délais de 15 jours à 3 semaines à réception de commande
- À commander à votre distributeur en matériel électrique
Garantie des pièces détachées
Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.
| Ref. | Désignation. | Voir le produit |
| 0 610 80 | Batterie Ni-Mh 1,2V 1,1 Ah pour maintenance BAES Adressable et SATI Connecté |
Toutes les indications mentionnées sur le présent e-catalogue (caractéristiques et cotes) sont susceptibles de modifications, elles ne peuvent donc constituer un engagement de notre part. La présente notice est réservée aux professionnels exclusivement. Nous rappelons que tout produit doit être installé conformément aux règles d'installation par un professionnel qualifié.
