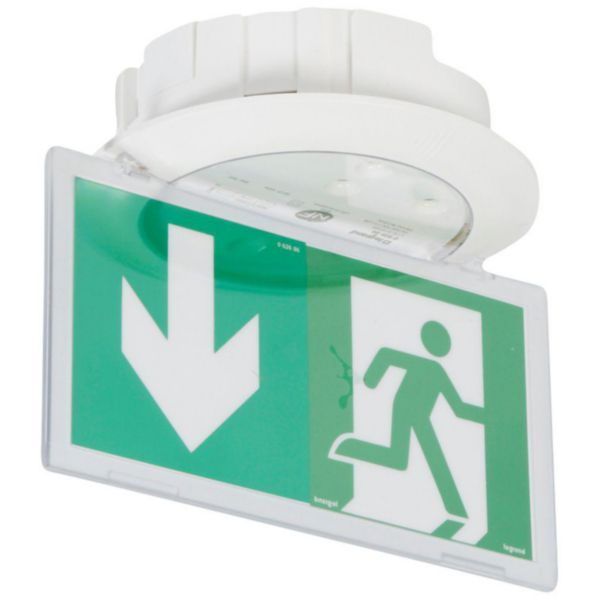

BAES+BAEH d'évacuation encastré LEDs Kickspot IP40 IK04 plastique SATI Connecté

Ref. 0 625 14

Kickspot LEGRAND

293,10€

Tarif professionnel de référence HT hors éco-contribution

BAES+BAEH d'évacuation encastré LEDs Kickspot IP40 IK04 plastique SATI Connecté - Permet le balisage des sorties, issues de secours et obstacles jusqu’à l’extérieur du bâtiment - Assure une évacuation sûre et efficace des personnes

Acheter

Ajouter à la liste Supprimer de la liste

Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement

{{error}}

Service Relations Pro

0810 48 48 48
(Service gratuit + prix d'un appel)

du lundi au vendredi, de 8h à 18h

Le produit a bien été ajouté à la liste de matériel

Accéder à la
liste de matériel Poursuivre
ma navigation

Produit de vente courante habituellement stocké sur plateforme distributeur
Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Acheter

Ajouter à la liste Supprimer de la liste

Caractéristiques produit
Documentation et conseils de pose
Caractéristiques techniques
Logiciels et configurateurs
Formations et services
Normes et réglementations
Prescription
Pièces détachées

Caractéristiques produit

[BAES + BAEH] d'évacuation à LEDs encastré Kickspot - 45 lumens - 1 heure + 8 lumens - 5 heures (consommation 1W) - SATI Connecté
Alimentation 230V~ - 50Hz à 60Hz - IP40 IK04 - Classe II - Plastique
Très faible consommation d'énergie, certifié NF Environnement et NF AEAS Performance SATI - Equipé de batteries Ni-Cd
Fonction SATI Connecté permettant un diagnostic à distance des installations (BAES en défaut, BAES absent, défaut ligne de télécommande) via la Web App. Legrand ERP connecté
Inclut une étiquette universelle repositionnable et recyclable permettant de réaliser les principales directions de signalisation d'évacuation

Les installation

Raccordement par bornes automatiques, installation directe en faux plafond, après découpe de Ø152mm (scie cloche à trépan) - Maintien par 3 griffes ajustables et invisibles

Recommandations / restrictions d’usages

Les télécommandes modulaires référence 062520 ou référence 062521 permettent le diagnostic à distance et la mise au repos des blocs

Information sur la gamme

Kickspot, une gamme de blocs autonomes d'éclairage de sécurité et de luminaires pour sources centrales à LEDS à très faible consommation d'énergie, encastrables directement en faux-plafond, sans accessoire, pour une installation esthétique et facile. Ces BAES sont disponibles dans les fonctions : évacuation, ambiance, habitation, BAES+BAEH et DBR permettant de répondre aux besoins d'éclairage de sécurité encastré dans tous les bâtiments tertiaires et d'habitation. Equipés de la technologie SATI Connecté, ces BAES permettent un diagnostic à distance des installations (BAES en défaut, BAES absent, défaut ligne de télécommande) via une télécommande connectée et la Web App. Legrand ERPconnecté, vous permettant ainsi de diminuer vos coûts de contrôle et de maintenance. Les blocs sont certifiés NF Environnement et NF AEAS Performance SATI.

Documentation et conseils de pose

Pages catalogue & annexes

Fiches techniques / Guides métier

S000082102FR-2.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.

Notices / Guides mise en œuvre

Notice NOTICE_LE06003AD Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.

Fiche de fin de vie Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.

Caractéristiques techniques

Mode de pose Encastré
Fonction Éclairage d'évacuation
Type de pictogramme Feuillet/plaque inséré(e)
Visibilité du pictogramme Uni/bilatéral
Pictogramme inclus Oui
Système de contrôle Auto-test automatique
Convient pour la mise en veille Oui
Avec interrupteur à distance Oui
Télécommande fournie Non
Alimentation de secours Autonome (batterie individuelle)
Type de batterie NiCd
Source lumineuse LED non interchangeable
Source lumineuse fournie Oui
Douille Autre
Nombre de têtes de luminaire 1
Matériau du boîtier/corps Plastique
Couleur du boîtier/corps Blanc
Matériau de la verrine Plastique transparent
Type de tension AC
Tension nominale (Un) 207-253 V
Courant nominal 4-4.8 mA
Appareillage Driver LED courant constant
Elément de distribution de lumière Diffuseur
Durée de vie nominale L70/B50 à 25°C 123000 h
Classe de protection (IP) IP40
Résistance aux chocs (IK) IK04
Classe de protection II
Luminaire avec protection contre l'incendie «symbole D» selon EN 60598-2-25 Non
Puissance du système 1 W
Flux lumineux utile 45 lm
Flux lumineux en mode veille 3 lm
Température de couleur 5300-5300 K
Facteur de puissance (cos phi) 0.45
Distance de visibilité du pictogramme 15 m
Temps d'opération nominal 1-1 h
Largeur 187 mm
Hauteur/profondeur 202 mm
Longueur 240 mm
Diamètre 187 mm
Largeur d'encastrement 152 mm
Hauteur/profondeur d'encastrement 61.5 mm
Longueur d’encastrement 152 mm
Diamètre d'encastrement 152 mm
Nombre de pôle(s) 4
Section de conducteur 2.5 mm²
Type de connexion Raccordement à vis
Temperature d'utilisation /d'installation -5-35 °C
Temperature de stockage -10-50 °C
Fréquence 50-60 Hz
Neutre obligatoire Oui
Indication de repérage des bornes de raccordement Oui
Sans halogène Oui
Capacité des bornes 1.5-2.5 mm²
Nature du cable pour connexion Souple ou rigide
Maintien du cable Non applicable
Attache/serre-cable compatible avec Non applicable
Mode de commande Filaire
Conforme à la Réglementation pile ou batterie Oui
Adressable Oui
Code CEI (Pack1) LR6
Pile ou Accumulateur (Pack1) Accumulateur (rechargeable)
Composition de l'élément (Pack1) Nickel-Cadmium
Nombre de Pack 1 2
Nombre d'éléments Unitaires (Pack1) 2
Poids d'un Element Unitaire (Pack1) 26 g
Localisation Pack1 Le produit intègre une batterie
Type réglementaire (Pack1) I : Industriel (Pas Portable)
Code CEI (Pack2) LR6
Pile ou Accumulateur (Pack2) Accumulateur (rechargeable)
Composition de l'élément (Pack2) Nickel-Cadmium
Nombre de Pack 2 2
Nombre d'éléments Unitaires (Pack2) 2
Poids d'un Element Unitaire (Pack2) 26 g
Localisation Pack2 Le produit intègre une batterie
Type réglementaire (Pack2) I : Industriel (Pas Portable)
Objet connecté Oui
Moyen de pilotage Configurateur
Programmable Oui
Intéropérabilité du protocole de connexion Non
EAN/Gencode 3245060625146

Logiciels et configurateurs

Logiciels métiers

Objet BIM

Formations et services

Formations

Normes et réglementations

PEP Profil Environnemental Produit

LGRP-01045-V01.01-FR.pdf

Directive RoHS

Produit conforme à la réglementation Attestation de conformité RoHS

Réglementation REACH

Déclaration fabricant

Prescription

CCTP – Fiches d’aide à la rédaction

Téléchargez la fiche d'aide à la rédaction BAES SATI Connecté

Pièces détachées

Commande réservée aux professionnels
Délais de 15 jours à 3 semaines à réception de commande
À commander à votre distributeur en matériel électrique

Garantie des pièces détachées

Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.

Ref.	Désignation.	Voir le produit
0 610 87	Batterie Ni-Cd 2,4V 0,8Ah pour maintenance blocs Kickspot d'évacuation, BAES + BAEH ou BAEH ECO1
Ref.	Désignation.	Voir le produit
0 626 87	Etiquette de signalisation pour BAES avec flèche à 45° repositionnable et recyclable
Ref.	Désignation.	Voir le produit
0 626 88	Etiquette de signalisation pour BAES amovible et recyclable pour évacuation personne à mobilité réduite
Ref.	Désignation.	Voir le produit
0 626 89	Etiquette de signalisation pour BAES amovible et recyclable pour espace attente sécurisé
Ref.	Désignation.	Voir le produit
9 809 35	Lot de 3 accessoires de fixation pour BAES Kickspot

Toutes les indications mentionnées sur le présent e-catalogue (caractéristiques et cotes) sont susceptibles de modifications, elles ne peuvent donc constituer un engagement de notre part. La présente notice est réservée aux professionnels exclusivement. Nous rappelons que tout produit doit être installé conformément aux règles d'installation par un professionnel qualifié.
