Comment installer un interrupteur connecté à option variateur Céliane™ with Netatmo ?

Alerte de sécurité

Pour la sécurité des personnes et de l’installation, il est impératif de couper le courant au disjoncteur général avant toute manipulation.

Matériel nécessaire

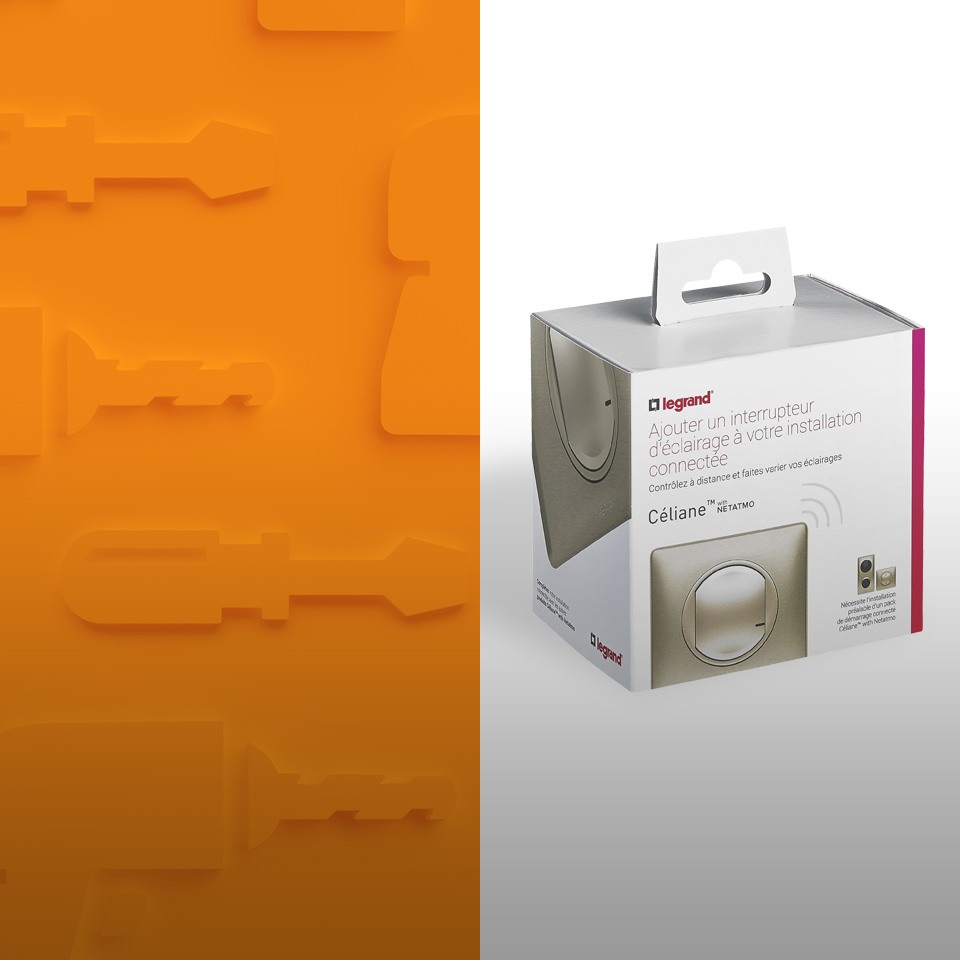

Pour fonctionner, un interrupteur d’éclairage connecté nécessite l’installation préalable du pack de démarrage pour installation connectée Céliane with Netatmo. Chaque interrupteur connecté est fourni avec :

• une plaque de finition Céliane,
• un compensateur (à câbler au plus près d’une lampe pour un fonctionnement optimal),
• une protection de chantier,
• une notice d’installation.

Le matériel suivant, non fourni, est également nécessaire :

• boîte d’encastrement de profondeur 40 mm,
• fils électriques 1,5 mm²,
• ampoule dimmable.

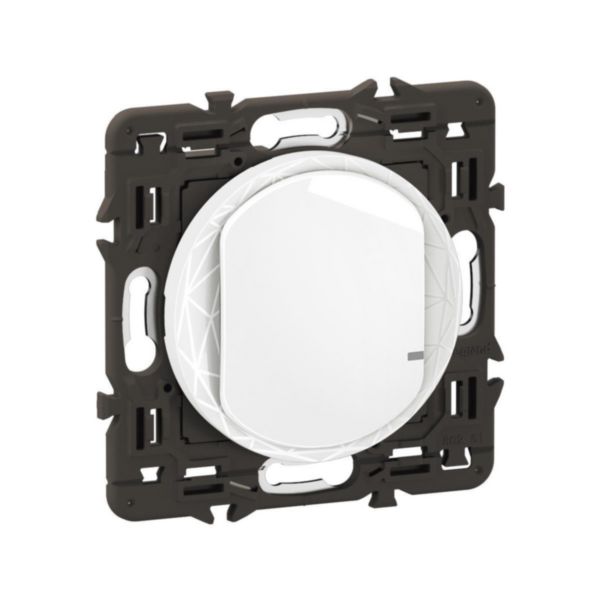

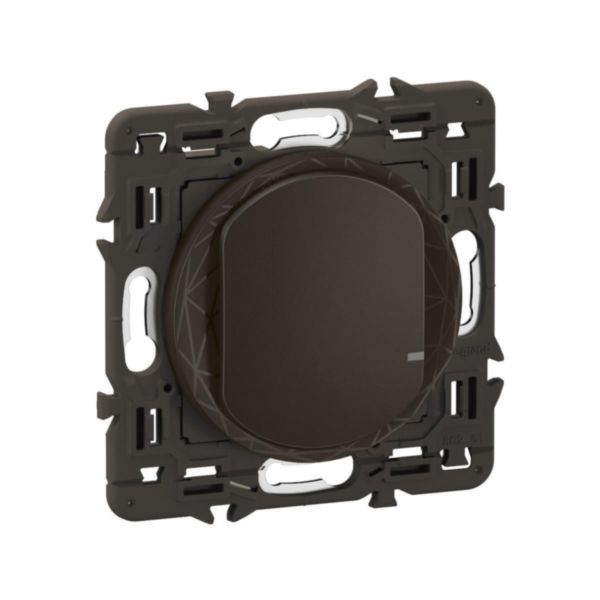

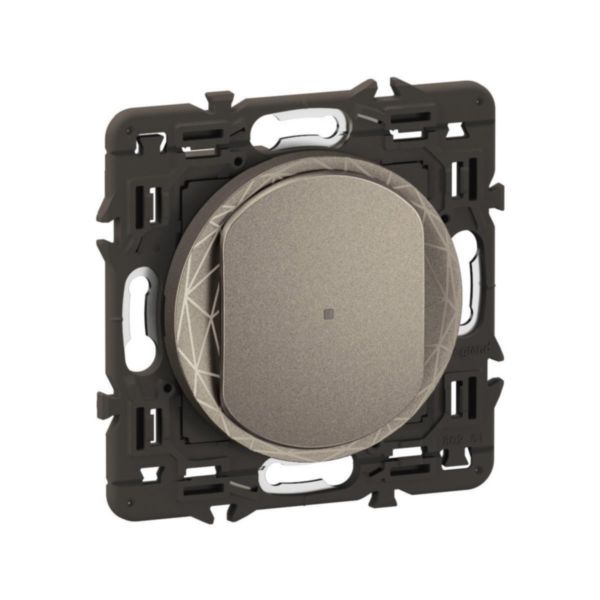

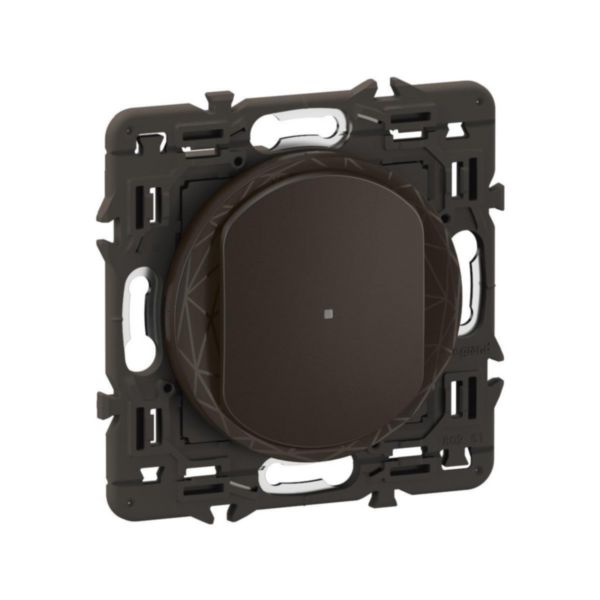

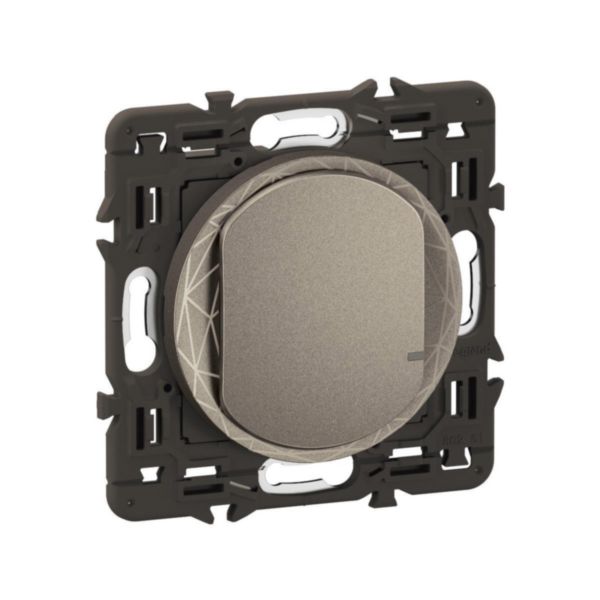

Étape 1 : Monter l’interrupteur d’éclairage connecté

Chaque interrupteur d’éclairage connecté est placé dans une boîte d’encastrement de profondeur 40 mm. Il peut remplacer un interrupteur existant et commande tout type de lampe dimmable LED, halogène, à fluorescence ou fluocompacte (puissance de 5 à 300 W). Pour monter l’interrupteur :

• raccorder le fil de neutre et le fil de phase coupée,
• serrer les fils à l’aide d’un tournevis,
• remonter l’interrupteur dans la boîte d’encastrement,
• le fixer à l’aide de vis.

Étape 2 : Raccorder le compensateur sur une ampoule

Le compensateur doit être raccordé sur une lampe du circuit d’éclairage à commander. Pour cela :

• Sortir la prise DCL de sa boîte d’encastrement,
• Raccorder un des fils du compensateur à la borne de phase coupée,
• Brancher le 2^e fil du compensateur à la borne de neutre,
• Remonter la prise dans son boitier d’encastrement.

Un compensateur unique suffit à garantir le fonctionnement optimal des lumières d’un circuit d’éclairage.

Étape 3 : Remonter et fixer la DCL

• Remonter la DCL
• Fixer une ampoule dimmable

Étape 4 : Terminer et vérifier l’installation

Une fois que l’installation de l’ensemble des produits filaires connectés est terminée :

• rétablir le courant,
• le voyant de l’interrupteur connecté s’allume en rouge,
• configurer les produits entre eux.

Besoin d’aide ? L’ensemble des tutoriels Céliane™ with Netatmo est disponible sur Legrand.fr
