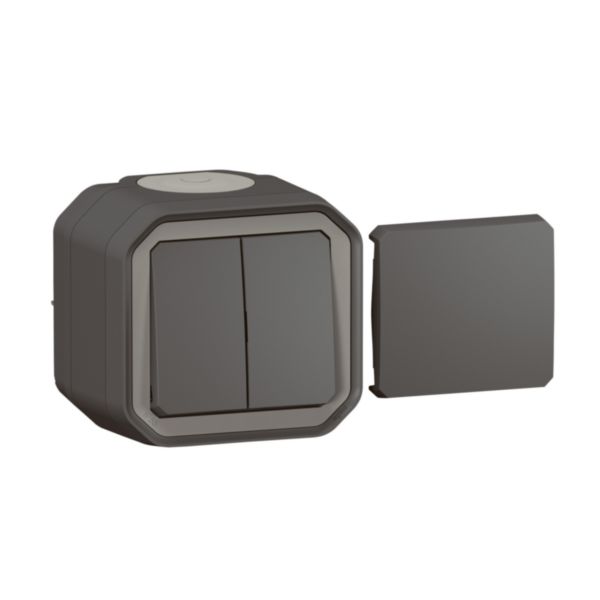

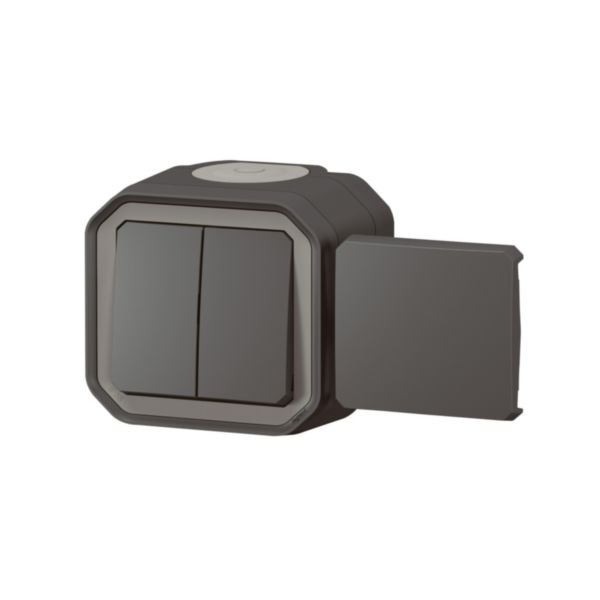

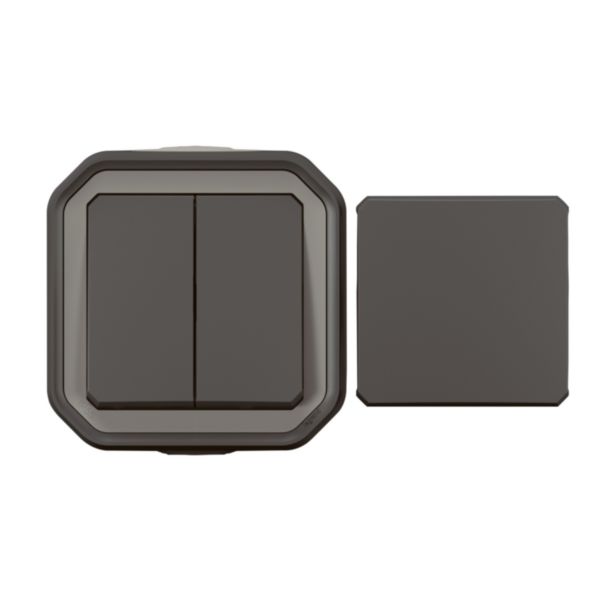

Transformeur réversible étanche pour réaliser 5 fonctions Plexo IP55 IK08 livré complet fixation saillie - anthracite

Ref. 069789L
Plexo
LEGRAND

Plexo complet saillie, une commande d'éclairage étanche idéale pour les lieux humides

33,66 €

Tarif professionnel de référence HT
hors éco-contribution

A reçu le prix iF Design Award 2022

Caractéristiques produit

Interrupteur ou va-et-vient 10AX ou poussoir 10A - Connexion rapide sans outil avec repérage couleur
Produit complet, prêt à être installé en saillie - Livré en mode poussoir avec doigt simple monté
IP55 : protégé contre les poussières et les projections d'eau à la lance de toutes directions
IK08 : résistance à un choc de 5 joules

Avantages

Un seul produit qui peut faire simple va-et-vient, simple poussoir, double va-et-vient, double poussoir ou va-et-vient+poussoir grâce à un système de piston réversible et les doigts de manœuvre simple et double livrés dans le packaging complet
Un boîtier composé d'une platine et d'un cadre - La platine de faible épaisseur et très rigide, permet une fixation aisée sur le support mural et une grande liberté de mouvement pour le câblage des fils
Un doigt de manœuvre qui ne traverse pas la membrane, ce qui assure une étanchéité parfaite dans le temps

Les + installation

Le concept de platine faible profondeur facilite le câblage des fils, qui peut être réalisé mécanisme clipsé ou déclipsé.
Pour fixer la platine sur des parois maçonnées (parpaings, enduits, briques, plâtre, etc.), privilégiez des chevilles universelles type COLORTECH 6X35 de chez Spit.
Pour une installation sur cloisons creuses, préférez des chevilles type DRIVA® ou STELLIX de chez Spit.
En multiposte, les 2 points de fixation repérés par des trous oblongs sont suffisants pour assurer la bonne tenue du boîtier sur le support de pose.

Information sur la gamme

Plexo est une gamme d'appareillage étanche adaptée à l'ensemble des chantiers : résidentiels, tertiaires et industriels. Disponible en version complète saillie et encastrée pour les fonctions essentielles, elle existe également en composable pour plus de flexibilité. L'adaptateur Mosaic™ permet d'enrichir l'offre disponible dans la gamme Plexo. L'univers Plexo est décliné en 4 couleurs : gris, anthracite, blanc et sable.En complément, les offres Plexo 66 et Soliroc permettent de répondre à des applications qui nécessitent une protection renforcée.

Documentation et conseils de pose

Page catalogue et annexes

Page commerciale (p.738 édition 2022)

Fiches techniques / Guides métier

Notices / Guides mise en oeuvre

Notice LE11731AA_1

Documents & argumentaires commerciaux

Plexo : de tous temps avec vous

Caractéristiques techniques

Type de commutation Autre
Type de commande Bascule/bouton
Composition Mécanisme complet avec cadre
Interrupteur à bouton-poussoir Oui
Mode de pose Saillie
Avec cadre/support de montage Non
Matériau Plastique
Qualité du matériau Thermoplastique
Sans halogène Oui
Traitement antimicrobien Non
Finition Non traité
Finition de la surface Mat
Couleur Anthracite
Numéro RAL (équivalent) 7016
Couleur de l'opérateur de commutation Anthracite
Zone de texte/surface d'inscription Non
Adapté à la classe de protection (IP) IP55
Résistance aux chocs (IK) IK08
Tension nominale 250 V
Calibre 10 A
Courant de commutation pour lampes fluorescentes 10 AX
Contact de report Non
Type de connexion Borne automatique
Interrupteur de chauffage Non
Interrupteur de machine à laver Non
Largeur d'appareil 82 mm
Hauteur d'appareil 85 mm
Profondeur d'appareil 61 mm
Compatible avec Apple HomeKit Non
Compatible avec Google Assistant Non
Compatible avec Amazon Alexa Non
Compatible IFTTT Non
Temperature d'utilisation /d'installation -10-40 °C
Temperature de stockage -25-60 °C
Type de tension AC
Fréquence 50-60 Hz
Indication de repérage des bornes de raccordement Oui
Capacité des bornes 1.5-2.5 mm²
Nature du cable pour connexion Souple ou rigide
Section de câble 1.5-2.5 mm²
Diamètre de tube pour produit saillie 16-25 mm
EAN/Gencode 3414971904262

Logiciels et configurateurs

Logiciels métiers

Objet BIM

Prescription

CCTP – Fiches d'aide à la rédaction

CCTP Plexo et appareillages étanches

Support d’aide à la prescription

3D_LG-069789L.stp

Engagement RSE & Respect des normes et réglementations

Certificats et agréments

Substances réglementées

Questions fréquentes

Question sur un produit

Comment passer de la fonction poussoir à la fonction va-et-vient avec un transformeur Plexo™, et inversement ?

Le transformeur Plexo couvre 5 commandes d’éclairage en un seul produit*, idéal pour la maintenance et le dépannage. Un simple ¼ de tour au niveau du mécanisme suffit pour passer du mode poussoir au mode va-et-vient et vice-versa.
*Livré avec deux demi-doigts montés et un doigt...

Comment brancher deux lumières sur un interrupteur étanche ?

Pour qu’un interrupteur Plexo commande deux lumières différentes, il faut utiliser la commande double Plexo. Ce produit permet de combiner différentes fonctions (double va-et-vient, va-et-vient et poussoirs…) pour toujours plus de possibilités !
