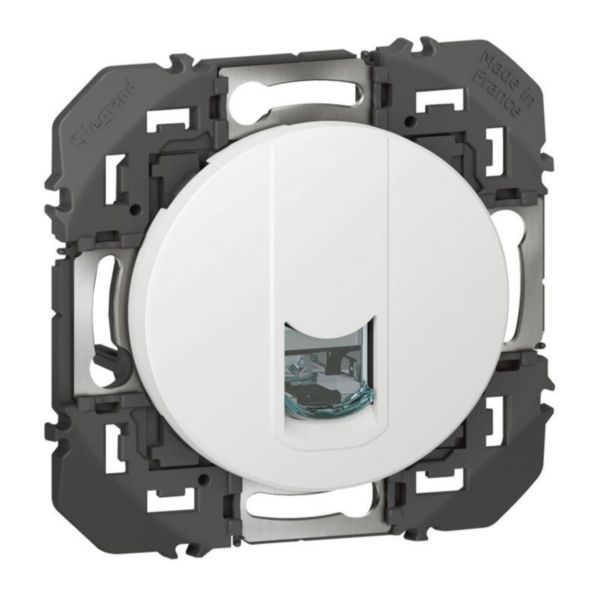

Prise RJ45 catégorie 6A STP dooxie finition blanc
Ref. 6 003 74
dooxie LEGRANDdooxie, une prise RJ45 avec support permettant un rattrapage en cas de dérive de pose de la boîte d’encastrement, à équiper d'une plaque avec un design dans l'air du temps
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Produit de vente courante
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Prise RJ45 blindée catégorie6A STP dooxie - Blanc - À équiper d'une plaque
- Reçoit la TV (compatible Grade 2 TV et Grade 3 TV), le téléphone ou l'informatique
- Conforme aux normes ISO 11801, IEC 11801, EN 50173, ANSI 568 et TIA 568
- Accepte les câbles monobrins AWG22 jusqu'à AWG26 et multibrins AWG26 - Repérage T568A et T568B avec codes couleurs
- Livrée avec coque de protection chantier à charnières : protège le produit de la poussière et des éclaboussures de peinture et permet à la prise de rester utilisable pendant le chantier
Avantages
- Accepte les fiches RJ11, RJ12, RJ45
Les installation
Avec connecteur RJ45 équipé d’un écrou de verrouillage ne nécessitant pas l’utilisation d’un outil spécifique et permettant un re-câblage en cas d’erreur - Peut être installé en encastré (dans boîte d'encastrement) ou en saillie (sur cadre saillie) - Livré avec support permettant un rattrapage angulaire (-13°/+11°) : facilite la mise à niveau du mécanisme lorsque la boîte n'est pas parfaitement horizontale
Les utilisation
Permet les transmissions à 10Gbit/seconde
Recommandations / restrictions d’usages
- Usage en intérieur uniquement
- Utilisation de la prise avec câble F/UTP ou S/UTP
Information sur la gamme
dooxie™ est une gamme d'appareillage simple et moderne qui propose plus de 100 fonctions indispensables et également des fonctions connectées. En complet ou en composable, à équiper de plaque monoposte carrée ou ronde ou multiposte carrée, dooxie™ propose également des fonctions en IP 44. La fixation dans la boîte d'encastrement peut se faire à vis ou à griffes, disponibles en 3 profondeurs pour la rénovation avec une plaque entraxe 57 mm. La mise en oeuvre est facilitée avec des fonctionnalités telles que dooxie vario qui permet grâce à son support intégré, un rattrapage angulaire de 20% en plus en cas de dérive de pose de la boîte d'encastrement. Le transformeur permet de construire 5 fonctions d'éclairage à partir d'une seule référence, la prise easyréno permet grâce à sa profondeur faible de remplacer une prise existante.
Documentation et conseils de pose
Pages catalogue & annexes
- Tableau de choix (prises RJ 45 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page commerciale (p.1068 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page Commerciale (p.19 édition 2023) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (p.1103 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F03149FR-01.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en œuvre
- Notice LE01557AJ Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- dooxie : boostez votre imagination Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- dooxie : la griffe qui se monte par simple clip
- Comment installer un connecteur LCS3 ?
- dooxie : les plaquettes métalliques mobiles qui rattrapent les défauts de pose des boîtes
Caractéristiques techniques
- Montage apparent Non
- Montage encastré Oui
- Encastrement de canal Non
- Citerne au sol/montage en sous-sol Non
- Type de fixation Visser
- Composition Mécanisme avec enjoliveur (ou doigt)
- Type de connecteur RJ45 8(8)
- Avec jacks/coupleurs Oui
- Adapté au nombre de jacks/coupleurs 1
- Catégorie 6A (IEC)
- Couleur Blanc
- Numéro RAL 9003
- Type de connexion Contact pour connexion autodénudante
- Jacks blindés Oui
- Raccordement de mise à la terre séparé Non
- Avec zone de texte Non
- Décharge séparée de câble de traction Non
- Type de montage raccordement de blindage Autre
- Direction de sortie Droit
- Avec protection contre la poussière Oui
- Classe de protection (IP) IP20
- Code couleur Oui
- Largeur d'appareil 73 mm
- Hauteur d'appareil 73 mm
- Profondeur d'appareil 40.5 mm
- Profondeur d'encastrement 28.4 mm
- Résistance aux chocs (IK) IK04
- Temperature d'utilisation /d'installation -5-35 °C
- Temperature de stockage -25-60 °C
- Indication de repérage des bornes de raccordement Oui
- Sans halogène Oui
- Traitement antimicrobien Non
- Mode de pose Encastré
- Diamètre de tube pour produit saillie 0-0 mm
- Diamètre maxi d'entrée de câbles 9 mm
- Nature d'embout entrée de cable Non applicable
- Entre axe de fixation verticale 0-0 mm
- Entre axe de fixation horizontale 0-0 mm
- Maintien du cable Non applicable
- EAN/Gencode 3414971463592
Logiciels et configurateurs
Normes et réglementations
PEP Profil Environnemental Produit
Directive RoHS
- Produit conforme à la réglementation Attestation de conformité RoHS
Réglementation REACH
Prescription
CCTP – Fiches d’aide à la rédaction
Questions fréquentes
Question sur un produit
Est-ce que le PoE est obligatoire pour les installations VDI en câblage structuré ?
La technologie Power over Ethernet (PoE) est un moyen simple et économique d’alimenter en électricité et en données, l’ensemble des appareils connectés d’une installation. Selon la norme d’installation internationale ISO/IEC 14732-2, la prise en compte du PoE est obligatoire pour... En savoir plus
