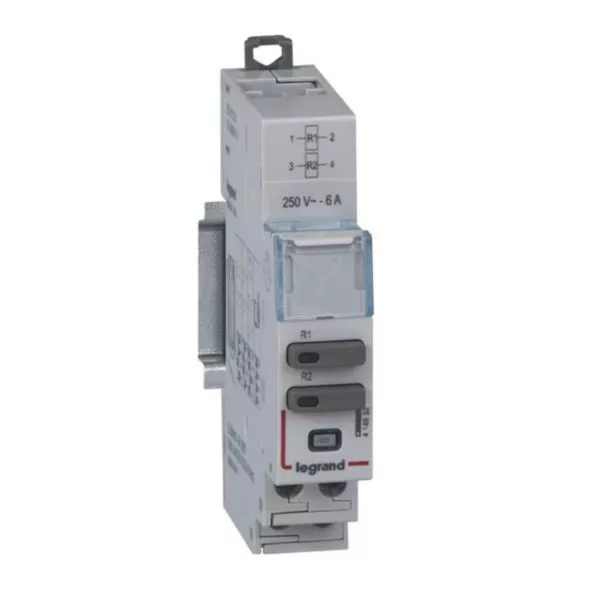

Module de commande universel EMS CX³ 2 relais 250V 6A - 1 module
- Ref. 4 149 32
- EMS CX³
- LEGRAND
EMS CX³ (Energy Management System) est un système complet de gestion de l’énergie dans les tableaux divisionnaires ou TGBT neufs ou existants : la solution idéale pour maîtriser toute son installation électrique
218,80 €
Tarif professionnel de référence HT
hors éco-contribution
Caractéristiques produit
- Module de commande universel EMS CX³ - 2 relais 250V - 6A - 1 module
- Equipé de ports de connexion spécifiques pour une transmission des données, soit par rail communicant (via le connecteur à l'arrière du module) ou par câble communicant (via les connecteurs en aval du module)
- Consommation en 12V= : 0,456W - 38mA - Micro-switchs de configuration sur le côté du produit permettant de régler le type de contact (1NO, NF, 2NO...) et leur fonctionnement (mono-stable, bistable...)
- Configuration : en local, via les micro-switchs de configuration sur le côté des modules et/ou à distance sur le logiciel de configuration - Adressage : en local, via la molette d'adressage et/ou à distance sur le logiciel de configuration gratuit
- Système EMS CX³ conforme aux normes IEC 61131-2 et EN 61131-2 (Automates programmables)
Les + installation
Accepte le passage du peigne d'alimentation
Les + utilisation
Permet de piloter des charges et les commandes motorisées d'appareils modulaires et de puissance
Recommandations / restrictions d’usages
- Alimentation du système avec module d'alimentation spécifique référence 414945
Information sur la gamme
EMS CX³ : le système complet de gestion de l’energie. Il permet de : vérifier le bon fonctionnement de l’installation, mesurer les valeurs électriques, contrôler les différents états des appareils. Grâce à ce système, l’utilisateur ou l’exploitant peut maîtriser son installation en commandant à distance les circuits, programmant des actions ou alarmes et en mettre en place des actions correctives. La supervision de l’installation est possible dans le tableau (mini configurateur dans le tableau) ou à distance ( sur PC, Smartphones, tablettes…).
Documentation et conseils de pose
Page catalogue et annexes
- Tableau de choix (mesure et supervision dans le tableau électrique édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page commerciale (p.56 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- ModbusTable_EMS_414932_Generic_v1.01.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- ModbusTable_EMS_414932_Contactor_v1.01.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- F02333FR-04.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- ModbusTable_EMS_414932_Breaker_v1.01.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- EXB20061_GT_EMS_CX3_FR (imprimable).pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- MODBUS TABLE EMS 414932 Command Breaker.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- EXB20057_FR.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- MODBUS TABLE EMS 414932 Command GenericOutput.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en oeuvre
- Notice LE08383AD Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- Découvrez l'offre EMS CX³ Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Weoz : le gestionnaire de bâtiment intelligent pour des espaces optimisés Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- A vos côtés sur tous les tableaux : la puissance en tertiaire de proximité Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Le tableau électrique connecté Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Chiffrez vous-même vos tableaux en tertiaire de proximité Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Réalisez facilement vos notes de calcul en tertiaire de proximité Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Système de bus KNX Non
- Système de bus KNX-radio Non
- Système de bus radio Non
- Système de bus LON Non
- Système de bus Powernet Non
- Autres systèmes de bus Autre
- Radio bidirectionnelle Non
- Mode de pose Autre
- Largeur en nombre de modules 1
- Commande sur site/commande manuelle Oui
- Avec affichage LED Oui
- Puissance de coupure max. 1500W
- Adapté à une charge C Non
- Nombre max. de sorties de commutation 2
- Calibre/courant nominal assigné (In) 6A
- Tension de fonctionnement normale 12-250V
- Différentes phases connectables Oui
- Consommation d'énergie 0.46W
- Couplage au bus inclus Oui
- Module de bus amovible Non
- Possibilité d'extension modulaire Non
- Classe de protection (IP) IP40
- EAN/Gencode 3414970805409
