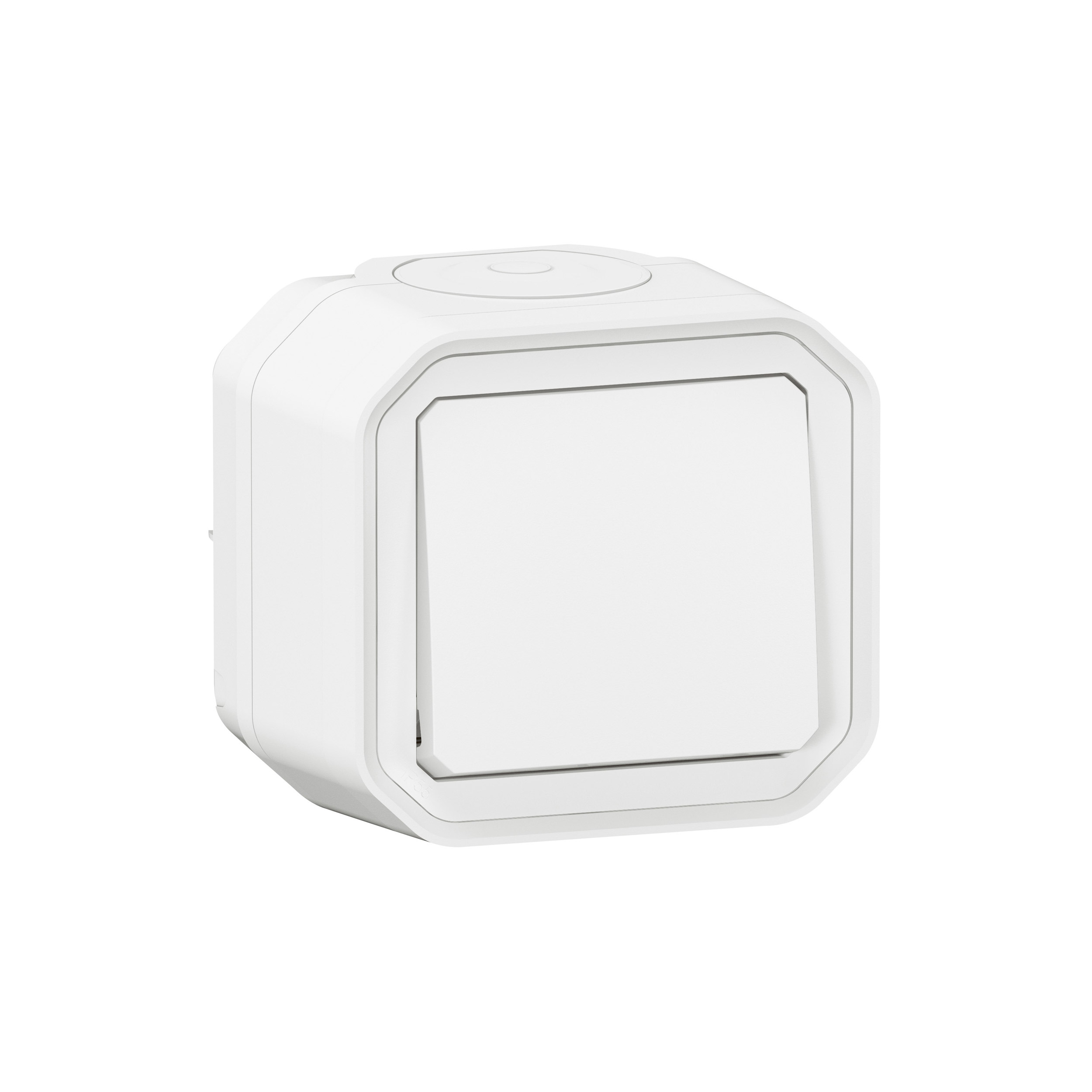

Interrupteur ou va-et-vient étanche Plexo 10AX 250V~ IP55 IK08 livré complet pour fixation saillie - blanc

Ref. 069751L
Plexo
LEGRAND

Plexo complet saillie, une commande d'éclairage étanche idéale pour les lieux humides

15,48 €

Tarif professionnel de référence HT
hors éco-contribution

A reçu le prix iF Design Award 2022

Caractéristiques produit

Interrupteur ou va-et-vient 10AX - Connexion rapide sans outil avec repérage couleur
Produit complet, prêt à être installé en saillie
IP55 : protégé contre les poussières et les projections d'eau à la lance de toutes directions
IK08 : résistance à un choc de 5 joules

Avantages

Un boîtier composé d'une platine et d'un cadre - La platine de faible épaisseur et très rigide, permet une fixation aisée sur le support mural et une grande liberté de mouvement pour le câblage des fils
Une fixation du mécanisme sur la platine symétrique à 90° qui permet l'arrivée des câbles/tubes par le haut, le bas, la droite ou la gauche tout en gardant la position standard du doigt de manœuvre à la verticale
Un doigt de manœuvre qui ne traverse pas la membrane, ce qui assure une étanchéité parfaite dans le temps

Les + installation

Le concept de platine faible profondeur facilite le câblage des fils, qui peut être réalisé mécanisme clipsé ou déclipsé.
Pour fixer la platine sur des parois maçonnées (parpaings, enduits, briques, plâtre, etc.), privilégiez des chevilles universelles type COLORTECH 6X35 de chez Spit.
Pour une installation sur cloisons creuses, préférez des chevilles type DRIVA® ou STELLIX de chez Spit.
En multiposte, les 2 points de fixation repérés par des trous oblongs sont suffisants pour assurer la bonne tenue du boîtier sur le support de pose.

Les + utilisation

Produit totalement blanc adapté aux milieux où l'hygiène est importante (une salissure porteuse de germes se voit immédiatement)

Information sur la gamme

Plexo est une gamme d'appareillage étanche adaptée à l'ensemble des chantiers : résidentiels, tertiaires et industriels. Disponible en version complète saillie et encastrée pour les fonctions essentielles, elle existe également en composable pour plus de flexibilité. L'adaptateur Mosaic™ permet d'enrichir l'offre disponible dans la gamme Plexo. L'univers Plexo est décliné en 4 couleurs : gris, anthracite, blanc et sable. En complément, les offres Plexo 66 et Soliroc permettent de répondre à des applications qui nécessitent une protection renforcée.

Documentation et conseils de pose

Caractéristiques techniques

Type de commutation
Va-et-vient
Type de commande
Bascule/bouton
Composition
Mécanisme complet avec cadre
Interrupteur à bouton-poussoir
Non
Nombre de bascules d'actionnement
1
Mode de pose
Saillie
Type de fixation
Fixation à vis
Avec cadre/support de montage
Non
Matériau
Plastique
Qualité du matériau
Thermoplastique
Sans halogène
Oui
Traitement antimicrobien
Non
Finition
Non traité
Finition de la surface
Mat
Couleur
Blanc
Numéro RAL (équivalent)
9003
Couleur de l'opérateur de commutation
Blanc
Zone de texte/surface d'inscription
Non
Voyant
Non
Adapté à la classe de protection (IP)
IP55
Résistance aux chocs (IK)
IK08
Tension nominale
250 V
Calibre/courant nominal assigné (In)
10 A
Courant de commutation pour lampes fluorescentes
10 AX
Contact de report
Non
Type de connexion
Borne automatique
Interrupteur de chauffage
Non
Interrupteur de machine à laver
Non
Largeur d'appareil
82 mm
Hauteur d'appareil
85 mm
Profondeur d'appareil
61 mm
Compatible avec Apple HomeKit
Non
Compatible avec Google Assistant
Non
Compatible avec Amazon Alexa
Non
Compatible IFTTT
Non
Temperature d'utilisation /d'installation
-10-40 °C
Temperature de stockage
-25-60 °C
Type de tension
AC
Fréquence
50-60 Hz
Indication de repérage des bornes de raccordement
Oui
Capacité des bornes
1.5-2.5 mm²
Nature du cable pour connexion
Souple ou rigide
Section de câble
1.5-2.5 mm²
Diamètre de tube pour produit saillie
16-25 mm
EAN/Gencode
3414971882430

Logiciels et configurateurs

Logiciels métiers

Prescription

CCTP – Fiches d'aide à la rédaction

CCTP Plexo et appareillages étanches

Support d’aide à la prescription

3D_LG-069751L.stp

Engagement RSE & Respect des normes et réglementations

Certificats et agréments

Profil Environnemental Produit

LGRP-01312-V02.01-FR.pdf

Substances réglementées

Questions fréquentes

Question sur un produit

Comment démonter un appareillage Plexo™ ?

L’appareillage Plexo est conçu pour une mise en œuvre simplifiée. Pour démonter un appareillage Plexo, retirez le doigt et l’enjoliveur avec un tournevis plat, le cadre et les embouts puis retirez le mécanisme en exerçant une pression des deux côtés.
