Coffret Drivia 13 modules 4 rangées IP30 IK05 - Blanc RAL9003

Au grand Atlantic Hôtel, la technique se fait discrète

Ref. 4 012 14

Drivia LEGRAND

155,40€

Tarif professionnel de référence HT hors éco-contribution

Drivia 13, coffret saillie 13 modules par rangée, pouvant s'installer sur goulotte GTL, dans bac d'encastrement ou sur mur

Acheter

Ajouter à la liste Supprimer de la liste

Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement

{{error}}

Service Relations Pro

0810 48 48 48
(Service gratuit + prix d'un appel)

du lundi au vendredi, de 8h à 18h

Le produit a bien été ajouté à la liste de matériel

Accéder à la
liste de matériel Poursuivre
ma navigation

Produit de vente courante
Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Acheter

Ajouter à la liste Supprimer de la liste

Caractéristiques produit
Documentation et conseils de pose
Caractéristiques techniques
Logiciels et configurateurs
Normes et réglementations
Prescription
Pièces détachées

Caractéristiques produit

Coffret Drivia 4 rangées de 13 modules - 625x250x103,5mm
Livré avec :
- bornier à connexion automatique IP2X pour conducteurs de protection
- 1 bornier Phase et 1 bornier Neutre IP2X
- obturateurs séparables par module et demi-module
- accessoires de pré-fixation sur goulotte GTL (ou sur mur) Drivia clip
- accessoires de jumelage horizontal/vertical (pour 2 coffrets ou coffret + platines) Drivia easy
- porte plans adhésif

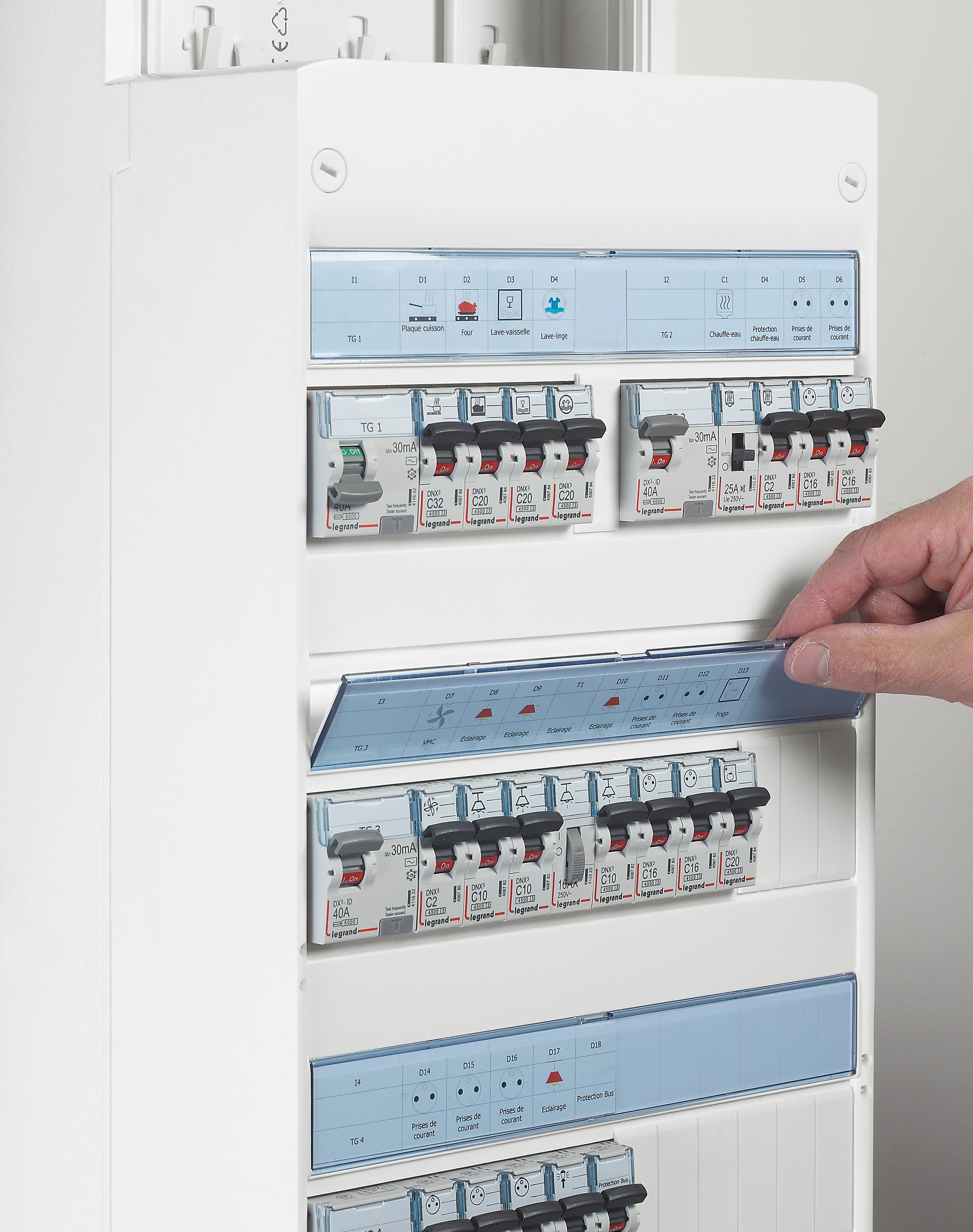

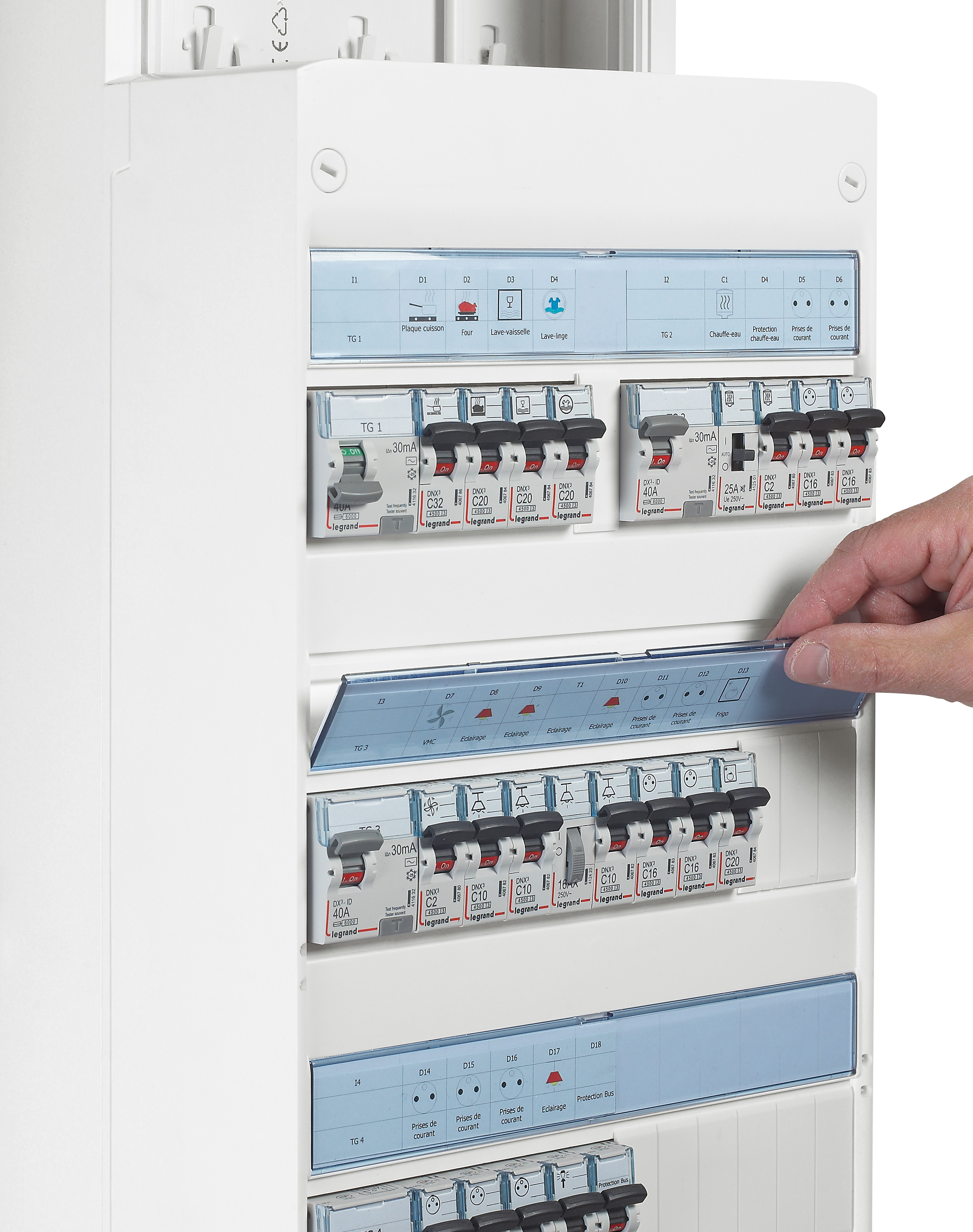

- planche d'étiquettes et bandeau de repérage des appareils modulaires

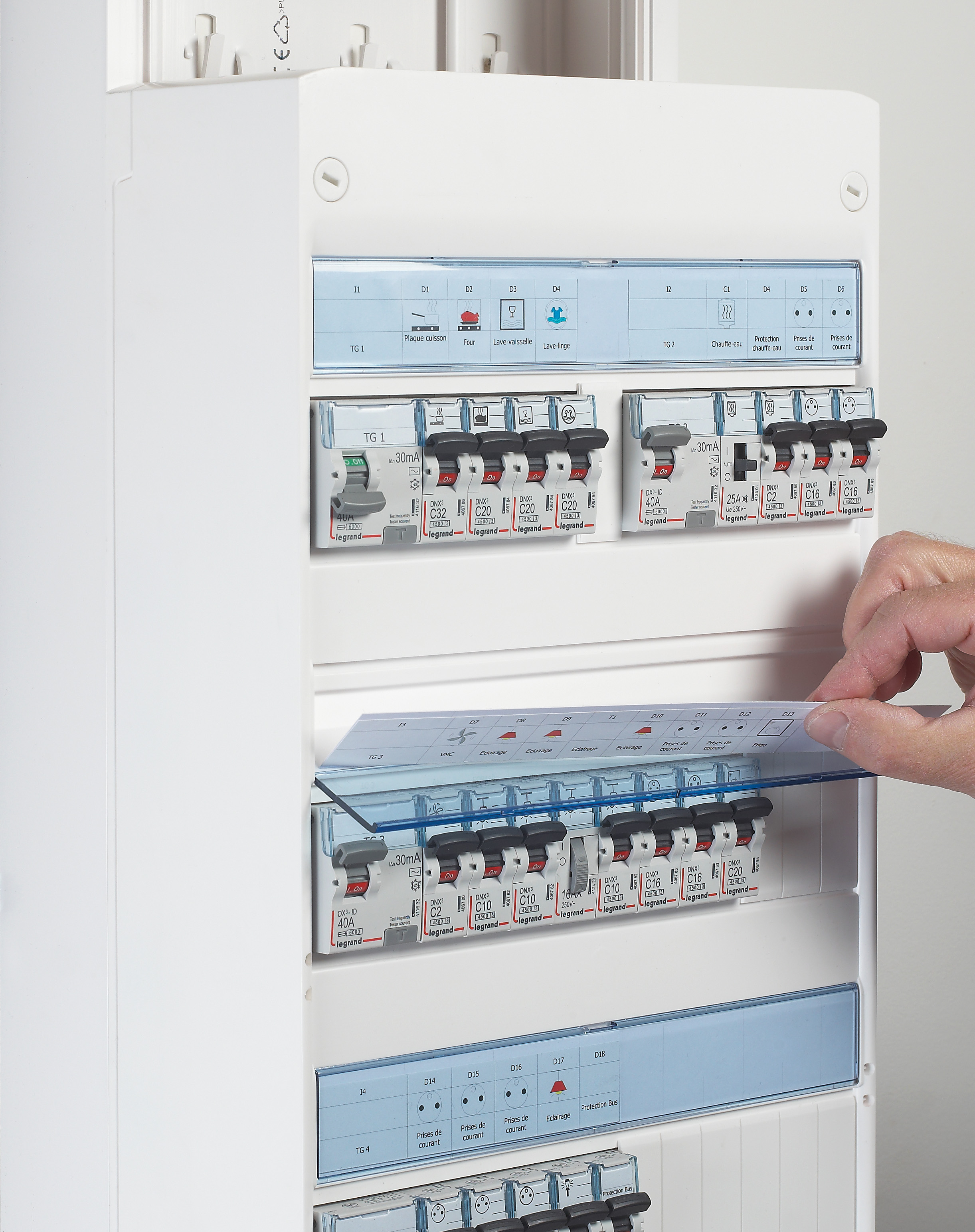

- 1 porte-étiquette par rangée
IP30 - IK05 (IP40 - IK07 avec porte) - Classe II avec plaques de fond isolantes - Blanc RAL9003
Espace sous rails : 40mm - Entraxe entre rails : 125mm
Auto-extinguibilité : tenue au fil incandescent 750°C conforme à la réglementation des ERP (Etablissements Recevant du Public) et des IGH (Immeubles de Grande Hauteur) selon la norme NF EN 60 695-2-11 - Conforme à la norme IEC 60670-24 - Conforme à la norme IEC 62 208 : permet de réaliser des ensembles conformes à l'IEC 61 439-3

Avantages

Conforme à la norme IEC 62 208 : permet de réaliser des ensembles conformes à l'IEC 61 439-3

Les installation

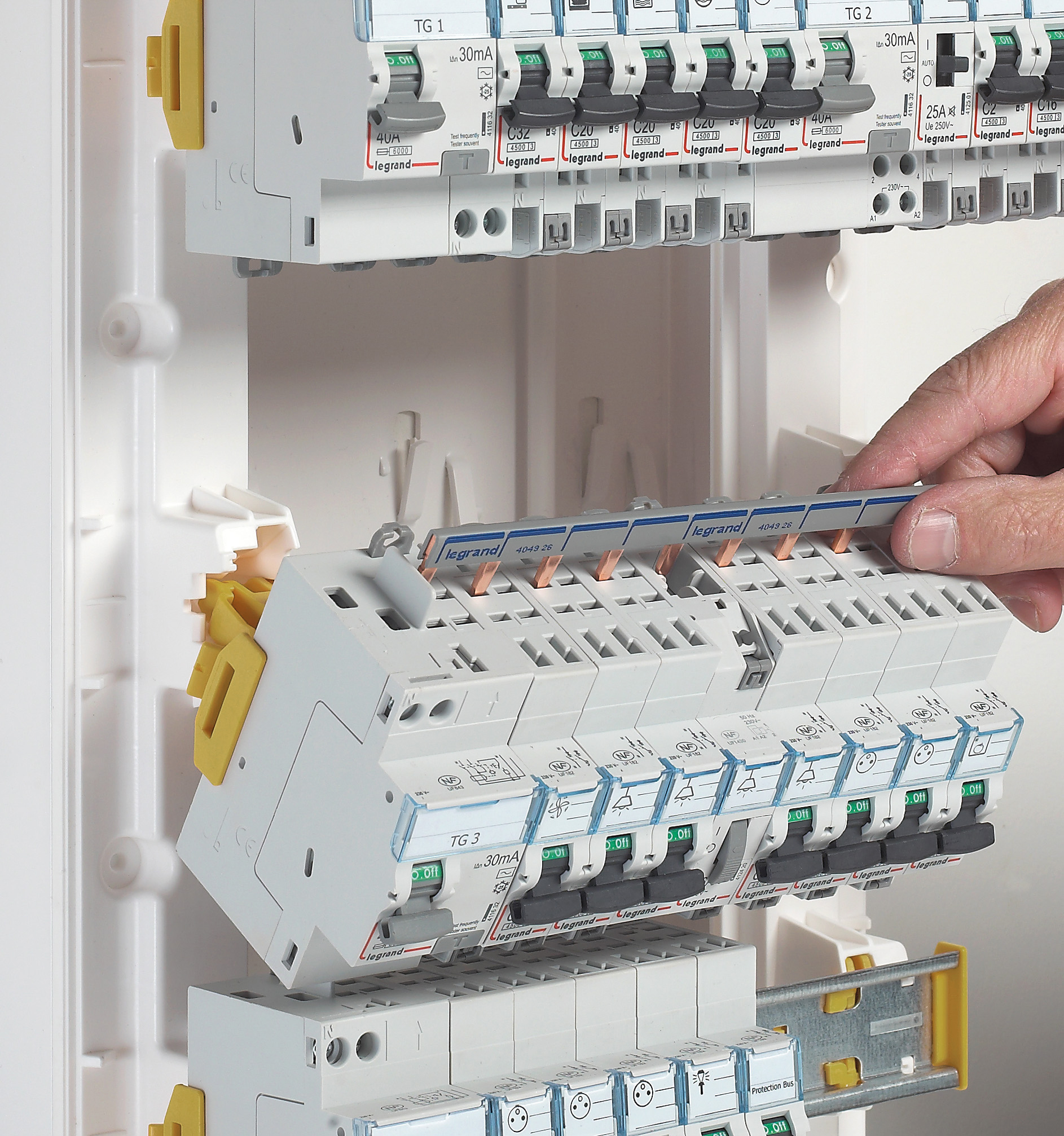

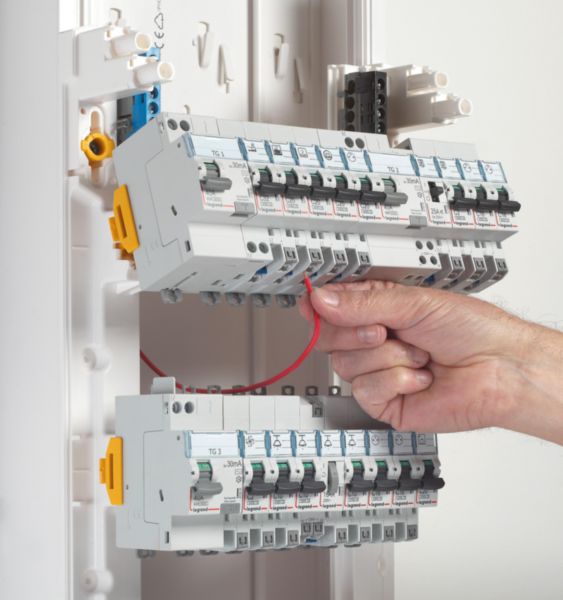

Avec rail inclinable 3 positions et extractible pour faciliter le câblage

Les utilisation

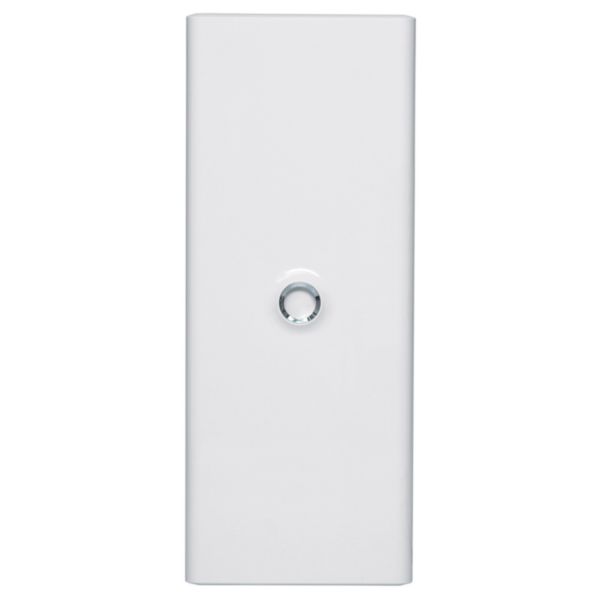

Possibiliter de rajouter une porte blanche ou transparente

Information sur la gamme

Tableau électrique et coffret de communication DRIVIA™ : complet et innovant. Les coffrets 13 et 18 modules par rangée peuvent être installés en résidentiel ou en petit tertiaire grâce à sa conformité à la réglementation des ERP (Etablissements Recevant du Public) et des IGH (Immeubles de Grande Hauteur). L'installation peut se faire directement au mur, ou sur goulotte GTL en saillie ou en encastré grâce aux connecteurs Drivia™ Clip. Il est également possible de jumeler des coffrets à la verticale ou à l'horizontale avec des cavaliers de liaison Drivia™ Easy. La fixation est facile et rapide grâce à l'accessoire DRIVIA clip qui permet une fixation du chassis du coffret sur la goulotte GTL et son réglage en hauteur. Le câblage dans le coffret est facilité grâce au rail extractible par simples clips latéraux et par les rails inclinables en position basse ou haute pour accès facilité au connectiques des produits. Le coffret de communication DRIVIA permet la répartition des médias dans la même esthétique que le tableau électrique pour plus d'homogénité dans le logement : différentes compositions (en kit ou vrac) sont proposées à la vente.

Documentation et conseils de pose

Pages catalogue & annexes

Fiches techniques / Guides métier

F01504EN-05.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.

EXB22009_Flipbook_FR_(03_2022).pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.

Choisir son enveloppe en fonction de son environnement Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.

Notices / Guides mise en œuvre

Documents & argumentaires commerciaux

Installez un bac d'encastrement Drivia Legrand

Installez un bac d'encastrement Drivia Legrand

Caractéristiques techniques

Mode de pose Saillie
Nombres de rangées 4
Largeur en nombre de modules 13
Type de couverture Optionnel
Finition du couvercle Avec échancrure
Couvercle/porte transparent(e) Non
Porte pour transmission du signal Oui
Avec serrure Oui
Type de fermeture Cylindre
Matériau du boîtier/corps Plastique
Profondeur d'encastrement 99.5 mm
Hauteur d'encastrement 621 mm
Largeur d'encastrement 246 mm
Profondeur intérieure 47.5 mm
Borne de mise à la terre Oui
Borne à conducteur neutre Oui
Rail DIN Oui
Avec cadre/support de montage Non
Possibilité de montage en saillie Oui
Finition CEM Non
Couleur Blanc
Numéro RAL 9003
Classe de protection (IP) IP30
Hauteur 625 mm
Largeur 250 mm
Profondeur 103.5 mm
Capacité du tableau (en nombre de modules) 52
Résistance aux chocs (IK) IK05
Temperature d'utilisation /d'installation -10-40 °C
Temperature de stockage -20-70 °C
Equipé de visière de protection antipluie Non
EAN/Gencode 3245064012140

Logiciels et configurateurs

Logiciels métiers

Objet BIM

Normes et réglementations

Certificats et agréments

PEP Profil Environnemental Produit

Directive RoHS

Produit conforme à la réglementation Attestation de conformité RoHS

Réglementation REACH

Déclaration fabricant

Prescription

CCTP – Fiches d’aide à la rédaction

Fiche CCTP tableau électrique

Pièces détachées

Commande réservée aux professionnels
Délais de 15 jours à 3 semaines à réception de commande
À commander à votre distributeur en matériel électrique

Garantie des pièces détachées

Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.

Ref.	Désignation.	Voir le produit
9 803 74	Kit charnières et gâche pour coffret DRIVIA
Ref.	Désignation.	Voir le produit
9 803 75	Lot de 20 vis capot pour fixation de porte sur coffret DRIVIA
