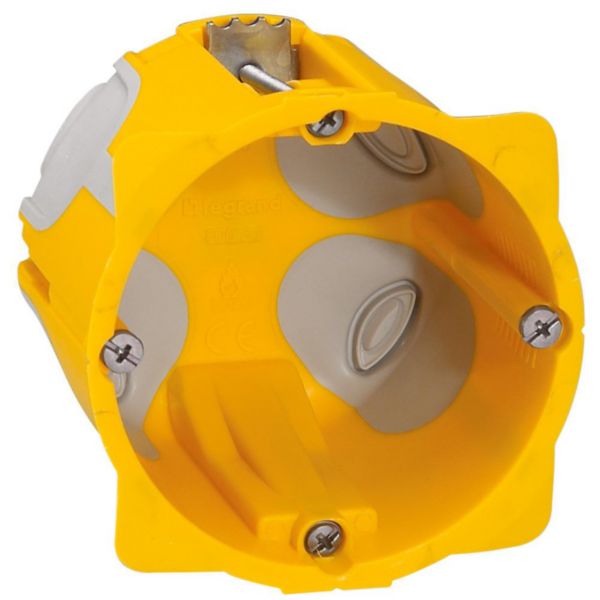

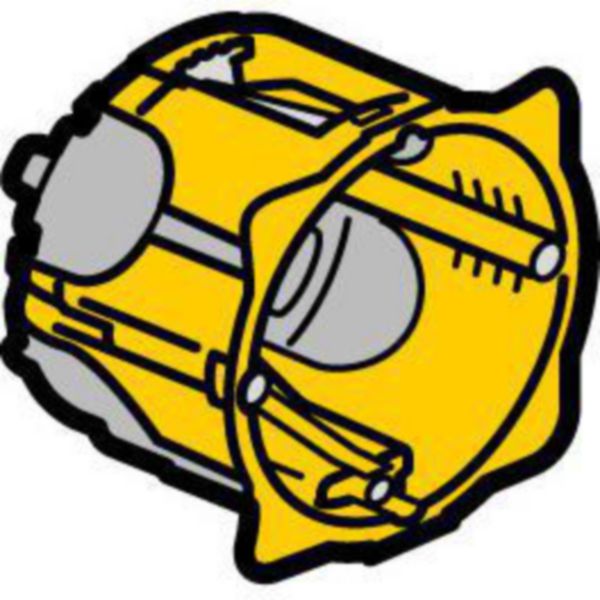

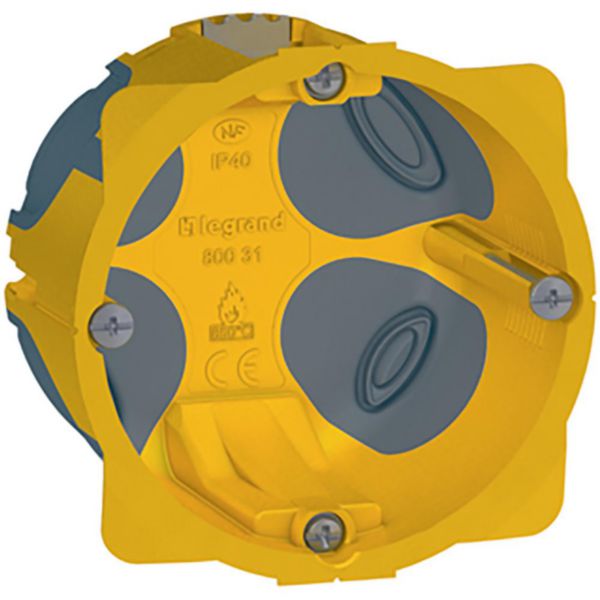

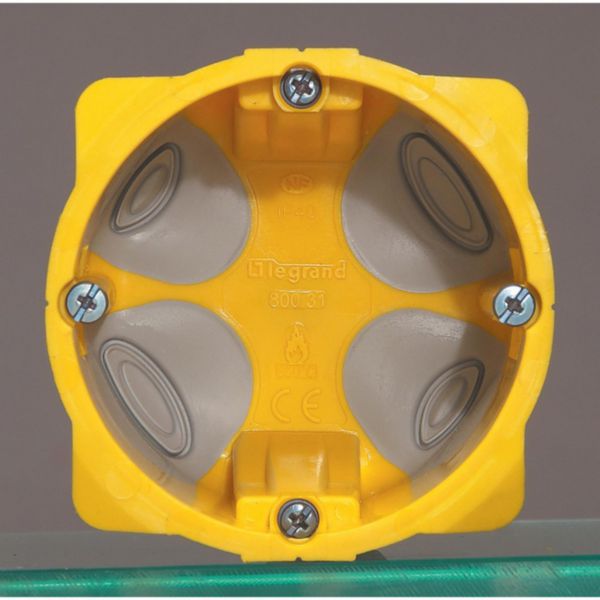

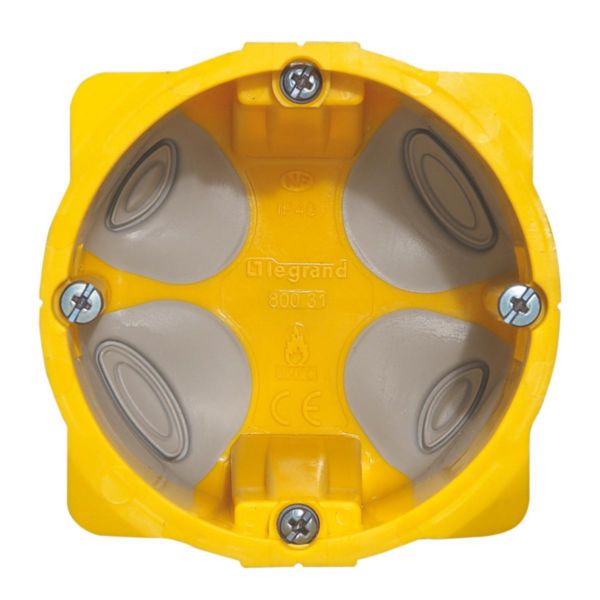

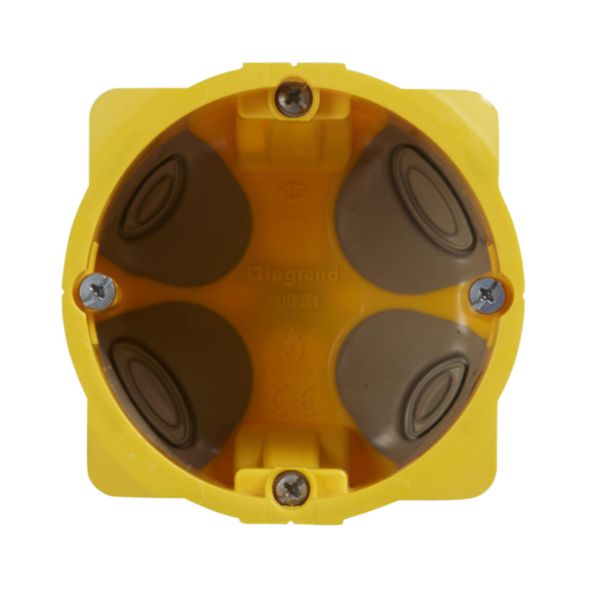

Boîte étanche monoposte Eco Batibox diamètre 67mm ou 2 modules - profondeur 50mm

Ref. 0 800 31
Eco Batibox
LEGRAND

Eco Batibox, une boîte particulièrement adaptée aux maisons basse consommation et maisons passives et qui améliore le confort des occupants et la qualité de l’air intérieur

3,69 €

Tarif professionnel de référence HT
hors éco-contribution

Information produit
Produit disponible jusqu'à épuisement des stocks
Information produit
Produit remplacé : cliquez pour voir la référence de remplacement

Caractéristiques produit

Boîte Eco Batibox monoposte profondeur 50mm - Diamètre de perçage 67mm - Pour montage d'appareillage à vis ou à griffes
Economie optimale en associant les obturateurs aux boîtes Eco Batibox - Possibilité de réaliser 1 boîte pour applique Ø67 en association avec un couvercle DCL
Particulièrement adaptée aux maisons basse consommation (BBC) et maisons passives dans le cadre de la nouvelle réglementation thermique - Conforme à la norme NF-EN 60670-1
Volume de câblage optimum
Double entrée de câbles : - 1 pour câbles flexibles (Ø4mm à Ø9mm)- 1 pour gaine

Avantages

Améliore le confort des occupants et la qualité de l'air intérieur
Spécialement adapté pour les chantiers basse consommation

Les + installation

Large colerette, étriers de fixation rétractables - Ouverture des entrées facilitée par la languette détachable

Les + utilisation

Etanchéité à l'air renforcée grâce aux entrées souples et enveloppantes pour conduits annelés - Permet de réduire annuellement la facture énergétique de 6kWhep/m²/an et pouvant atteindre jusqu'à 15kWhep/m²/an suivant la typologie du bâti

Information sur la gamme

Les boîtes d'encastrement Eco Batibox répondent aux exigences de la RE2020. Elles améliorent la performance énergétique des bâtiments en limitant les flux d'air engendrés par l'infrastructure électrique et elles participent à la diminution du poids carbone d'une construction. Elles sont disponibles en version simple ou multipostes en profondeur 40 ou 50mm pour recevoir tous types d'appareillages et s'adapter à toutes les cloisons creuses. L'installation des boîtes multipostes peut se faire à l'horizontale ou à la verticale, et une séparation amovible est livrée pour isoler le courant fort du courant faible. Une boîte pavillonnaire étanche permet aussi de compléter les réponses à vos besoins sur les chantiers.

Documentation et conseils de pose

Page catalogue et annexes

Fiches techniques / Guides métier

F01033FR-03.pdf

Caractéristiques techniques

Mode de pose
Mur creux
Forme
Rond
Type de construction
Boîte de jonction/raccordement d'appareils
Modèle
Unique
Equipé d'une couronne rotative
Non
A coupler/juxtaposer
Non
Garnissage
Sans
Diamètre
67 mm
Longueur
71 mm
Largeur
71 mm
Profondeur intérieure
50 mm
Pour le nombre d'inserts d'appareil
2
Fixation des appareils
Visser ou à griffe
Avec vis
Oui
Traversée de boîtier par une ouverture défonçable
Non
Traversée de boîtier par une membrane d'étanchéité
Non
Traversée de boîtier par une tubulure
Non
Traversée de boîtier par une membrane à niveaux
Non
Pour diamètre du tube
Autre
Pour diamètre de câble jusqu'à
16-25 mm
Verrouillage de tube
Non
Verrouillage de tube en option
Non
Entrée de l'arrière
Oui
Nombre d'entrées
4
Matériau
Plastique
Sans halogène
Non
Finition
Non traité
Couleur
Jaune
Classe de protection (IP)
IP40
Finition du couvercle
Sans
Couvercle transparent
Non
Fixation du couvercle
Autre
Plombable
Non
Maintien de fonction
Sans
Avec blindage
Non
Etanche à l'air
Non
Borne, position fixe
Non
Fixation au crochet de luminaire
Non
Tubulure
Sans
Application spéciale
Sans
Résistance aux chocs (IK)
IK04
Temperature d'utilisation /d'installation
-5-60 °C
Temperature de stockage
-10-70 °C
EAN/Gencode
3245060800314

Logiciels et configurateurs

Logiciels métiers

Prescription

CCTP – Fiches d'aide à la rédaction

Fiche CCTP Appareillage encastré ART d'Arnould

Support d’aide à la prescription

3D_LG-080031.stp

Engagement RSE & Respect des normes et réglementations

RSE Produit

20% de matière recyclée dans le produit

RSE Emballage

25% de matière recyclée dans l'emballage

Emballage entièrement recyclable

Certificats et agréments

Profil Environnemental Produit

LGRP-00256-V03.01-FR.pdf

Substances réglementées

Recyclage et fin de vie
