LCS³ : le nouveau système VDI cuivre et fibre optique

Publication le 26 avril 2017

A l'heure du développement des solutions connectées, de la transmission croissante des datas, de la multiplication des réseaux, les besoins de débits plus importants nécessitent des infrastructures numériques toujours plus fiables, sécurisées et performantes.

Pour répondre à ces besoins, Legrand a développé LCS³, le nouveau système d'infrastructures numériques avec des solutions VDI cuivre et fibre optique. Elles sont faciles à mettre en œuvre, facilitent la maintenance et seront adaptées à vos chantiers les plus critiques grâce à leur modularité et à leur performance du réseau.

Télécharger le guide

LCS³ : le nouveau système VDI cuivre et fibre optique

Système VDI LCS³: la quadruple performance

Le système complet VDI LCS³ vous garantit :

la performance du réseau, pour répondre aux besoins croissants de débit sur tous les projets, jusqu'à 40 Gbit/s en cuivre, et 100 Gbit/s en fibre optique.
la performance de mise en œuvre, pour une installation sans outil, facile et rapide.
la performance de maintenance, pour optimiser vos interventions en préservant la continuité de service.
la performance de densité et de modularité, pour reduire la taille des locaux techniques et répond aux besoins de reconfigurations des espaces.

LCS³ la solution VDI pour tous vos projets

Garanti 25 ans, le nouveau système VDI de Legrand s’adapte aux chantiers petit-moyen tertiaire (petits commerces, écoles, etc), comme au grand tertiaire (bâtiments de bureaux, parcs de loisirs, grands centres commerciaux, stades, infrastructures sportives, etc), et répond aux exigences de sites sensibles ayant un niveau de criticité maximal (hôpitaux, aéroports).

Modulable et adaptable, le système VDI LCS³ s'intègre dans divers secteurs d'activités et convient à la fois aux spécialistes VDI ou courant faible, qu'aux artisans, aux PME...

Système VDI LCS³

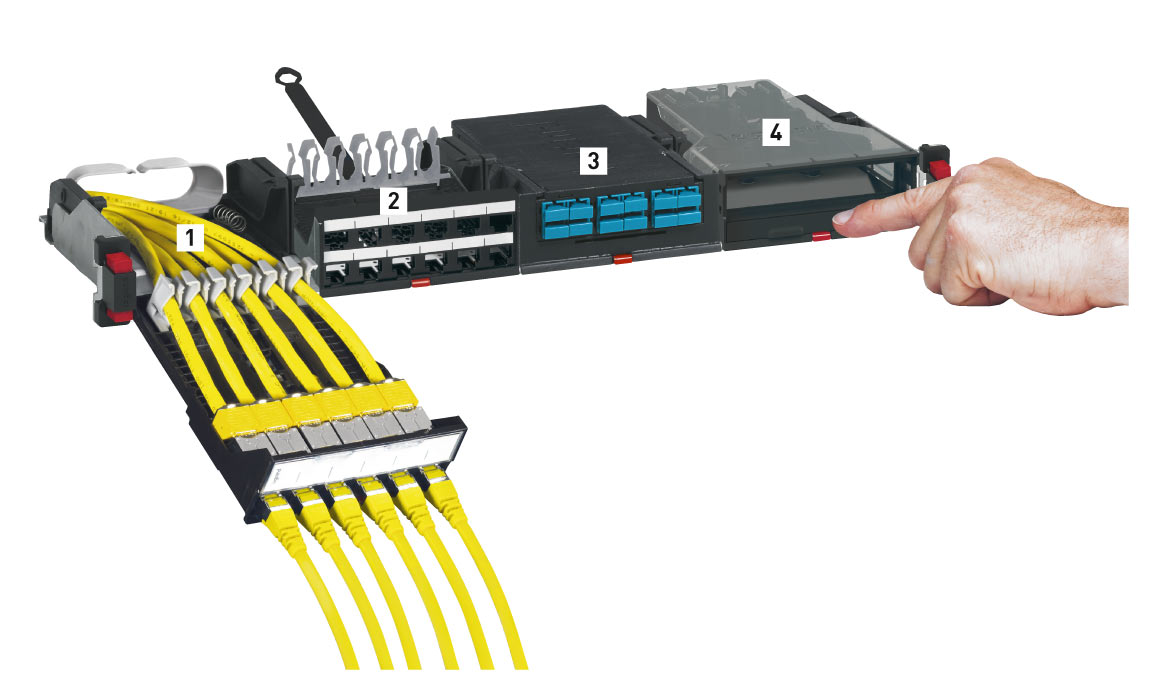

Exemple de panneau mixte pouvant recevoir différents types de cassettes pour panachage cuivre et fibre optique.

lcs3 vdi cassette cuivre fibre optique 350x350

lcs3 vdi cuivre fibre optique legende 350x350

Système VDI LCS³

Choisissez votre solution VDI Cuivre et/ou Fibre Optique

Solution Cuivre

La solution cuivre LCS³ présente de multiples avantages :

une reprise de masse automatique sur connecteur, cassette, panneau et baie,
un encombrement réduit avec 12 connecteurs par cassette haute densité,
une mise en œuvre simplifiée du panneau grâce au nouveau système Soluclip,
une gestion optimisée des câbles,
une intervention facilitée grâce à la languette de maintien de la cassette sur le panneau,
un repérage des circuits par étiquette de couleur.

Solution Fibre Optique

Dès le second semestre 2017, la solution fibre optique LCS³sera disponible :

une garantie de performance : IL/master < 0,35 db, cassette fibre optique préconnectorisée LC et SC,
une large gamme de connecteurs et de blocs modulaires ST, SC, LC, SCAPC, LCAPC,
une extraction individuelle de la cassette par simple pression sur le bouton,
une optimisation du nombre de panneaux et une gestion latérale des cordons avec guide cordons à clipper.

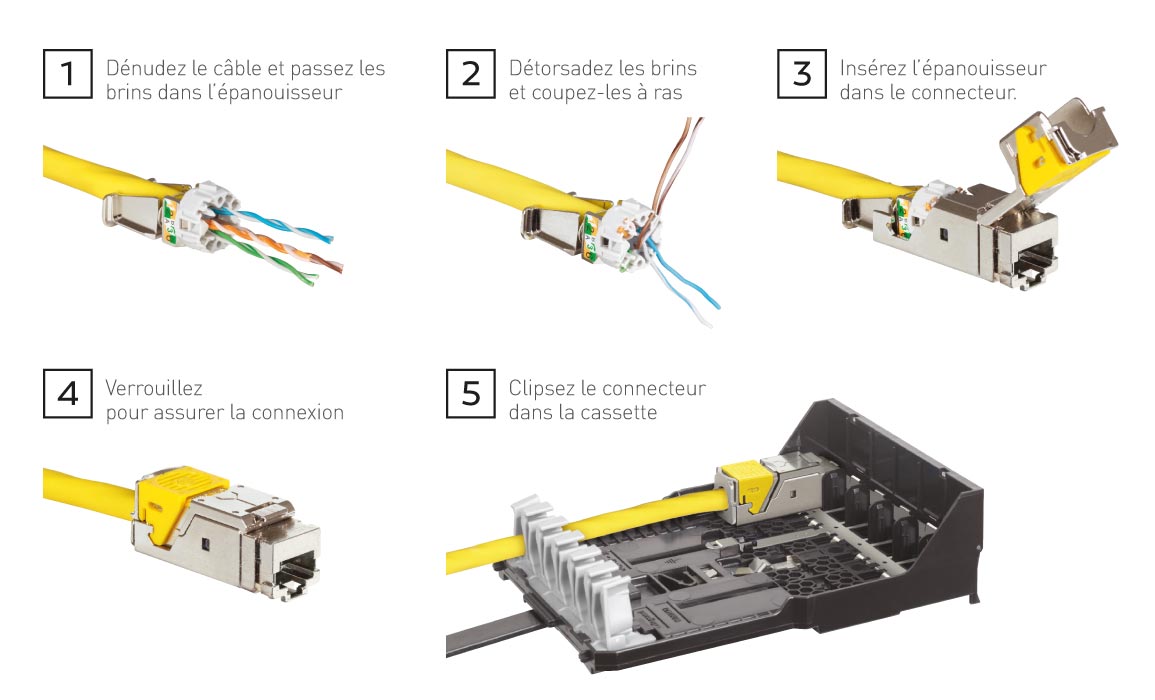

Mise en oeuvre du connecteur cuivre RJ 45 en 5 étapes

Une mise en oeuvre du connecteur plus simple, plus rapide avec la connexion sans outil.

L’opération s’effectue en cinq étapes.

Etape 1 : Dénudez les câbles et passez les brins dans l'épanouisseur

Etape 2 : Détorsadez les brins et coupez-les à ras

Etape 3 : Insérez l'épanouisseur dans le connecteur RJ 45

Etape 4 : Verrouillez pour assurer la connexion

Etape 5 : Clipsez le connecteur RJ 45 dans la cassette

Voir le tutoriel

vdi cuivre fibre optique connecteur rj45 350x350

Produits associés au système VDI LCS³

Pour compléter le nouveau système LCS³, Legrand vous propose une large gamme de produits et accessoires :

Fusionneuse compacte, exclusivité Legrand, qui vous permet de raccorder et souder vos câbles fibre optique directement sur le chantier, optimisant le raccordement de pigtails.
Baies et Coffrets : une offre complète de baies et coffrets, Linkéo et LCS²(Compatibilité des baies et coffrets LCS²avec les connecteurs, cassettes et panneaux LCS³).
PDU : une nouvelle gamme de PDU avec un système de fixation rapide, et des solutions techniques innovantes.

Configurez vos baies avec le logiciel LCS Pro³

En complément du système VDI LCS³, Legrand met à votre disposition gratuitement le logiciel LCS Pro³.

Très simple d'utilisation, il vous permet de :

configurer très rapidement vos systèmes VDI
visualiser en temps réel la baie, le coffret de communication ainsi que les onduleurs
imprimer un récapitulatif technique et éditer la liste de matériel chiffrée (prix public) et le bon de commande.

Télécharger le logiciel

La solution VDI LCS³ à découvrir en Innoval

Vous souhaitez en savoir plus ? N'hésitez pas à vous rapprocher de votre responsable commercial qui proposera une présentation complète du système LCS³.

Prendre RDV en région Voir nos formations Câblage structuré

Matériels Utilisés

Panneau modulaire 19pouces LCS³

Câble pour réseaux locaux - cat. 6A - F/UTP - 4 paires - 500 m - LCS²

Connecteurs RJ 45 cat. 6A LCS³ pour panneau de brassage STP droit et en angle

Cordon de brassage RJ 45 - PVC - cat.6A - 100 ohms - S/FTP blindé - L. 2 m

Pack coffret petit tertiaire 19pouces pour installation jusqu'à 20 prises RJ45

Cordon de brassage RJ 45 - cat. 8 - S/FTP blindé -L. 2 m - LSZH RAL 6027 - LCS³

Cassette nue pour panneaux de brassage droits à équiper LCS³ cat. 8

Connecteurs RJ 45 cat. 8 LCS³ pour panneau de brassage STP droit et en angle
