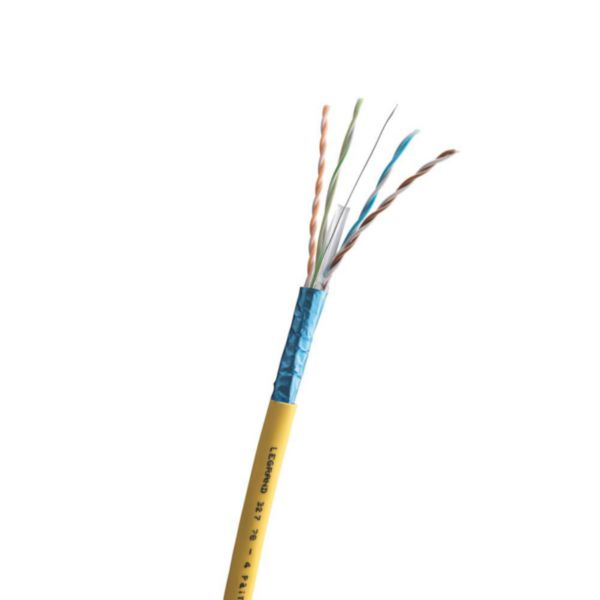

Câble pour réseaux locaux LCS³ catégorie 6A F/UTP 4 paires torsadées 100ohms - longueur 500m

Ref. 0 327 78
LCS³
LEGRAND

LCS³, câble pour réseaux locaux permettant de réaliser un câblage optimal pour une infrastructure des cablâges VDI performante, en neuf comme en rénovation, dans des environnements allant du petit au grand tertiaire

2,37 €

Tarif professionnel de référence HT
hors éco-contribution

Caractéristiques produit

Câble pour réseaux locaux LCS³ catégorie 6A
F/UTP - 4 paires torsadées 100Ω - Performance 500MHz
Longueur 500m - Livré sur touret - Poids 29,2kg - Euroclasse Dca
Gaine LSOH : sans halogène - Code couleur ANSI - TIA
Conforme aux normes : ISO 11 801 et IEC 11 801, EN 50173 - Référence conforme à la nouvelle règlementation RPC

Information sur la gamme

A l'heure du développement des solutions connectées, de la transmission croissante des datas, de la multiplication des réseaux, les besoins de débits plus importants nécessitent des infrastructures des cablâges VDI toujours plus fiables, sécurisées et performantes. Pour répondre à ces besoins, Legrand a développé LCS³, le nouveau système d'infrastructures numériques avec des solutions VDI cuivre jusqu'à 40 Gbit/s et fibre optique jusqu'à 100 Gbit/s. Faciles à mettre en œuvre, rapides et sans outil, elles facilitent la maintenance et sont adaptées aux chantiers les plus critiques grâce à leur modularité et à leur performance du réseau. Garanti 25 ans, LCS³ s’adapte aux chantiers petit-moyen tertiaire (petits commerces, écoles, etc), comme au grand tertiaire (bâtiments de bureaux, parcs de loisirs, grands centres commerciaux, stades, infrastructures sportives, etc), et répond aux exigences de sites sensibles ayant un niveau de criticité maximal (hôpitaux, aéroports).

Documentation et conseils de pose

Page catalogue et annexes

Fiches techniques / Guides métier

Documents & argumentaires commerciaux

Comment installer un connecteur LCS3 ?

Caractéristiques techniques

Type de câble F/UTP
Duplex Non
Matériau du conducteur Cuivre
Surface du conducteur Nu
Diamètre du conducteur 0.56 mm
Section nominale du conducteur 0.25 mm²
Taille AWG 23
Classe du conducteur Classe 1 - âme massive
Nombre de conducteurs 8
Nombre d'éléments de câblage 4
Elément de câblage Pairs
Isolation des fils Autre
Spécification de l'isolation principale Polyéthylène (PE)
Marquage des conducteurs selon CENELEC HD 308 S2 Non
Marquage du conducteur Couleur
Blindage sur élément de câblage Sans
Câblage Faisceau
Blindage sur câblage Feuille
Câble longitudinal avec blocage d'eau Non
Câble radial avec blocage d'eau Oui
Convient pour une installation dans le sol Non
Type d'installation souterraine autorisé Autre
Gaine de protection Sans
Matériau de la gaine Autre
Spécification du matériau gaine externe Polyéthylène (PE)
Couleur de gaine Jaune
Armature/ferraillage Sans
Géométrie du câble Rond
Retardateur de flamme selon IEC 60332-1-2 Oui
Retardateur de flamme selon IEC 60332-3-21 (Cat A F/R) Non
Retardateur de flamme selon IEC 60332-3-22 (Cat A) Non
Retardateur de flamme selon IEC 60332-3-23 (Cat B) Non
Retardateur de flamme selon IEC 60332-3-24 (Cat C) Non
Retardateur de flamme selon IEC 60332-3-25 (Cat D) Non
A faible dégagement de fumée selon IEC 61034-2 Oui
Sans halogène selon IEC 60754-1 Oui
Sans halogène selon IEC 60754-2 Oui
Sans halogène selon IEC 60754-3 Non
Classe de réaction au feu selon EN 13501-6 Dca
Classe de production de fumée selon EN 13501-6 s2
Classe de gouttelettes/particules enflammées selon EN 13501-6 d2
Classe de production d'acide selon EN 13501-7 a1
Maintien de fonction selon IEC 60331-23 Non
Résistant à l'huile selon IEC 60811-404 Non
Diamètre externe approx. 7.3 mm
Rayon de courbure min. admis, application mobile avec guidage forcé 59 mm
Rayon de courbure min. admis, application mobile/libre mouvement 67 mm
Rayon de courbure min. admis, application stationnaire/installation permanente 29.5 mm
Température extérieure admissible du câble, en mouvement 0-50 °C
Température extérieure admissible du câble, fixe -20-60 °C
Catégorie 6A (IEC)
Valeur NVP 66 %
Résistant aux UV Non
Certifié pour utilisation nautique/maritime Non
Convient comme câble téléphonique Oui
Convient comme câble données informatiques Oui
Convient comme câble de signalisation Non
Convient comme câble pour alarme de sécurité Non
Fil auxiliaire Non
Avec corde d'arrachage Non
Largeur de conduite approx. 8.3 mm
Hauteur de conduite approx. 8.3 mm
Poids 51 kg/km
Impédance caractéristique 100 Ohm
Compatible avec Grade2TV selon XP-C 90-483 Non
Compatible avec Grade3TV selon XP-C 90-483 Non
Temperature de stockage -20-60 °C
Numéro RAL 1018
EAN/Gencode 3245060327781
