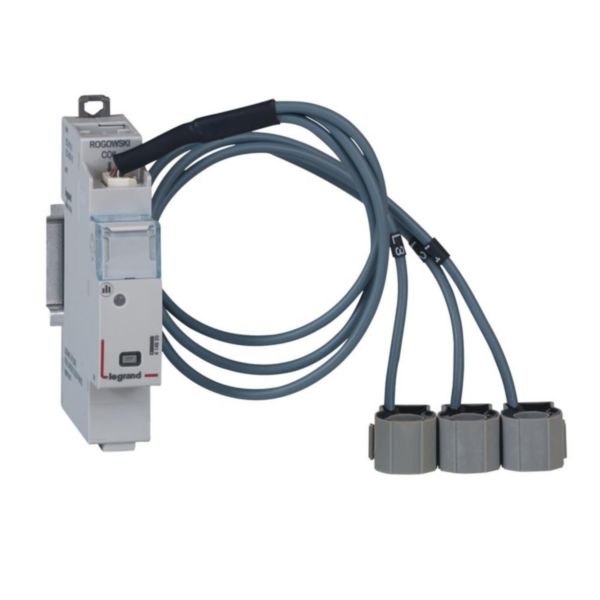

Module de mesure triphasé + 3 tores fermés EMS CX³ jusqu'à 63A - 1 module
Ref. 4 149 20
EMS CX³ LEGRANDEMS CX³ (Energy Management System) est un système complet de gestion de l’énergie dans les tableaux divisionnaires ou TGBT neufs ou existants : la solution idéale pour maîtriser toute son installation électrique
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Produit de vente courante habituellement stocké sur plateforme distributeur
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Module de mesure jusqu'à 63A triphasé + 3 tores rogowski fermés EMS CX³ - 1 module
- Equipé de ports de connexion spécifiques pour une transmission des données, soit par rail communicant (via le connecteur à l'arrière du module) ou par câble communicant (via les connecteurs en aval du module)
- Classe de précision : 0,5 - Consommation en 12V= : 0,419W - 34,8mA
- Configuration : en local, via les micro-switchs de configuration sur le côté des modules et/ou à distance sur le logiciel de configuration - Adressage : en local, via la molette d'adressage et/ou à distance sur le logiciel de configuration gratuit
- Conforme aux normes IEC 61557-12 et EN 61557-2 - Système EMS CX³ conforme aux normes IEC 61131-2 et EN 61131-2 (Automates programmables)
Les installation
Accepte le passage du peigne d'alimentation
Les utilisation
Permet la mesure des courants, tensions simples et composées, puissance active/réactive et apparente sur chaque phase et cumulées, cos φ et fréquence, indications du taux d'harmoniques…
Recommandations / restrictions d’usages
- Alimentation du système avec module d'alimentation spécifique référence 414945
Information sur la gamme
EMS CX³ : le système complet de gestion de l’energie. Il permet de : vérifier le bon fonctionnement de l’installation, mesurer les valeurs électriques, contrôler les différents états des appareils. Grâce à ce système, l’utilisateur ou l’exploitant peut maîtriser son installation en commandant à distance les circuits, programmant des actions ou alarmes et en mettre en place des actions correctives. La supervision de l’installation est possible dans le tableau (mini configurateur dans le tableau) ou à distance ( sur PC, Smartphones, tablettes…).
Documentation et conseils de pose
Pages catalogue & annexes
- Tableau de choix (mesure et supervision dans le tableau électrique édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page commerciale (p.56 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F02335EN-05.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- F02335FR-05.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- ModbusTable_EMS_414920_3P_v1.02.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- ModbusTable_EMS_414920_3PN_v1.02.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- F02335EN-03.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- F02335FR-03.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- EXB20061_GT_EMS_CX3_FR (imprimable).pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- EXB20057_FR.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- Découvrez l'offre EMS CX³ Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- A vos côtés sur tous les tableaux : la puissance en tertiaire de proximité Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Le tableau électrique connecté Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Chiffrez vous-même vos tableaux en tertiaire de proximité Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Réalisez facilement vos notes de calcul en tertiaire de proximité Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Logiciel EMS Configurateur Legrand : découvrez ses deux nouvelles fonctionnalités
- Effectuer la mise à jour des modules d’une installation EMS CX³ de Legrand
Caractéristiques techniques
- Système de bus KNX Non
- Système de bus KNX-radio Non
- Système de bus radio Non
- Système de bus LON Non
- Système de bus Powernet Non
- Autres systèmes de bus Autre
- Radio bidirectionnelle Non
- Modèle Compteur d'énergie
- Type de connexion Convertible
- Puissance réactive Oui
- Interface d'impulsions S0 Sans
- Changement de tarif Non
- Classe de précision 0.5
- EAN/Gencode 3414970805423
Logiciels et configurateurs
Logiciels métiers
Normes et réglementations
PEP Profil Environnemental Produit
Directive RoHS
- Produit conforme à la réglementation Attestation de conformité RoHS
Réglementation REACH
Prescription
CCTP – Fiches d’aide à la rédaction
Support d’aide à la prescription
Pièces détachées
- Commande réservée aux professionnels
- Délais de 15 jours à 3 semaines à réception de commande
- À commander à votre distributeur en matériel électrique
Garantie des pièces détachées
Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.
Ref. | Désignation. | Voir le produit |
9 804 81 | Support plastique interne pour tore Rogowski fermé EMS CX³ |
Toutes les indications mentionnées sur le présent e-catalogue (caractéristiques et cotes) sont susceptibles de modifications, elles ne peuvent donc constituer un engagement de notre part. La présente notice est réservée aux professionnels exclusivement. Nous rappelons que tout produit doit être installé conformément aux règles d'installation par un professionnel qualifié.
