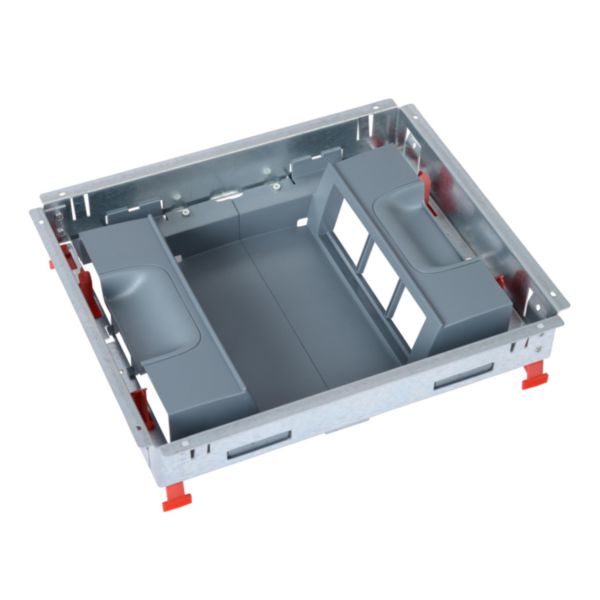

Kit support pour boîte de sol standard pour prises en position verticale 2 rangées de 6 modules - 12 modules
Ref. 0 880 24
LEGRANDKit support d'appareillage, élément permettant de constituer le corps de la boîte de sol qui permet l'alimentation en courant fort/faible des différents postes de travail
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Produit de vente courante
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Kit support composé de 2 rangées de 6 modules (12 modules) à équiper de prises Mosaic Link en position verticale - Equipé de supports de prises
- Particulièrement adapté en rénovation : le montage vertical de l'appareillage apporte une solution idéale en cas de faible profondeur du sol (à partir de 68mm) car il permet de brancher tous types de fiches (y compris les fiches droites)
- Cadre du kit en acier galvanisé pour la protection contre la corrosion
- Pour installation :
- dans plancher technique, utiliser les kits pour isolation électrique références 088026, 088027, 088028
- dans chape béton, utiliser les boîtes d'encastrement auto-ajustables références 088090, 088091, 088092 ou la boîte d'encastrement universelle réglable référence 088080 et les adaptateurs références 088081, 088082, 088083 - IP24 avec couvercle de la boîte de sol fermé (pas de risque de contact digital sur les raccordements électriques, et protection contre les projections d'eau) - Conforme aux normes IEC 60670-23 et EN 60670-23
Avantages
- Une gamme universelle disponible en trois tailles, adaptée à tous types de sol (planchers techniques, chapes béton) et évolutive car munie de supports d'appareillages communs (une boîte de sol standard peut devenir affleurante sans décâbler les prises)
- Installation rapide sans outil : le cadre du kit support se clipse quelque soit le sol (directement dans un plancher technique ou via une des deux boîtes d'encastrement dans une chape béton)
Les installation
Boîte de sol à composer : s'adapte au besoin (type d'installation, nombre de modules, finitions), donne du temps de réflexion, préserve les produits durant la progression du chantier (à installer au dernier moment)
Les utilisation
S'adapte à l'environnement qui l'entoure grâce aux possibilités de choix du cadre + couvercle standard à lui associer : plastique ou métal
Recommandations / restrictions d’usages
- Usage en intérieur uniquement
Documentation et conseils de pose
Pages catalogue & annexes
- Page technique (dimensions édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (p.931 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page commerciale (p.937 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (principe d’installation édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix (boîtes de sol version standard édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F03331FR-03.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- F03334FR-03.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en œuvre
- Notice LE07866AA-06 Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- Téléchargez la documentation de la nouvelle offre boîtes de sol Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Vidéos d'aide à l'installation / paramétrage produit
Caractéristiques techniques
- Nombre d'appareils encastrables 6
- Nombre d'entrées de conduit 1
- Longueur 281.3 mm
- Largeur 236.3 mm
- Profondeur 67.7 mm
- Modèle Forme de support
- Type de montage appareil d'installation Visser
- Nombre de délestages de traction 4
- Matériau Autre
- EAN/Gencode 3414970755155
Normes et réglementations
PEP Profil Environnemental Produit
Directive RoHS
Réglementation REACH
Prescription
CCTP – Fiches d’aide à la rédaction
Support d’aide à la prescription
Pièces détachées
- Commande réservée aux professionnels
- Délais de 15 jours à 3 semaines à réception de commande
- À commander à votre distributeur en matériel électrique
Garantie des pièces détachées
Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.
Ref. | Désignation. | Voir le produit |
9 813 53 | Support de maintenance pour prises verticales 2x6 modules pour boite de sol standard et affleurante |
Toutes les indications mentionnées sur le présent e-catalogue (caractéristiques et cotes) sont susceptibles de modifications, elles ne peuvent donc constituer un engagement de notre part. La présente notice est réservée aux professionnels exclusivement. Nous rappelons que tout produit doit être installé conformément aux règles d'installation par un professionnel qualifié.
À associer
Avec Kit support pour boîte de sol standard pour prises en position verticale 2 rangées de 6 modules - 12 modules
Boîte d'encastrement chape béton auto-ajustable pour boîte de sol standard ou affleurante 12 modules ou 18 modules
Ref. 0 880 91
Boîte d'encastrement pour boîte de sol standard ou affleurante universelle réglable pour chape hauteur 55mm à 125mm
Ref. 0 880 80
Adaptateur de montage chape béton boîtes de sol standard ou affleurante 12 modules ou 18 modules et boite universelle
Ref. 0 880 82
Kit pour isolation électrique pour plancher technique des kits supports 088024 et 088124 pour boîtes de sol
Ref. 0 880 27
Couvercle métal revêtement inox pour boite de sol version standard 12 modules ou 18 modules
Ref. 0 880 04
