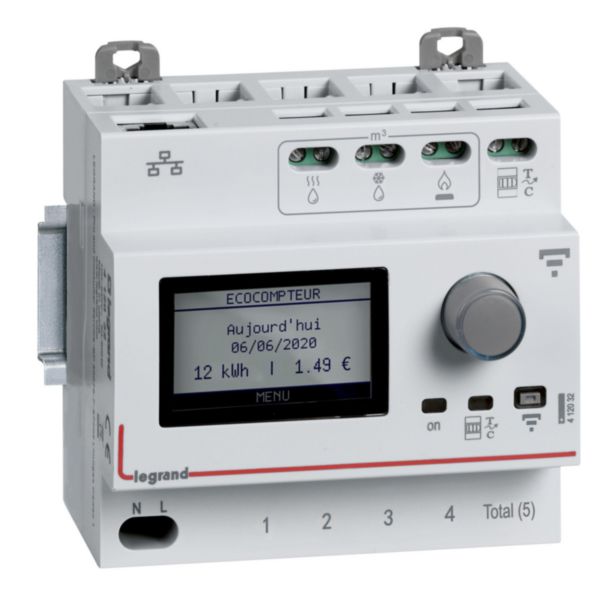

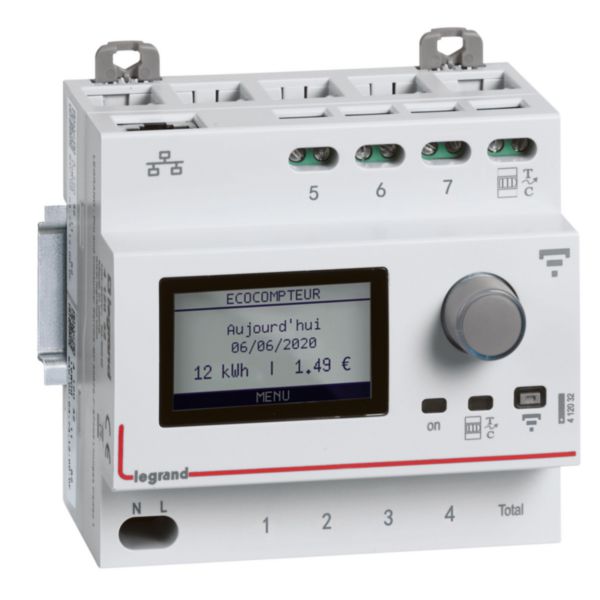

Ecocompteur connecté pour mesure consommations sur 5 postes 230V~ - 50/60Hz - 5 modules
Ref. 4 120 32
Drivia with Netatmo LEGRANDDrivia with Netatmo, l'écocompteur connecté pour visualisation des consommations sur App Home+Control : mesure des consommations électriques sur 5 postes + eau chaude, eau froide et gaz, comme imposée par la RE2020
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Produit de vente courante habituellement stocké sur plateforme distributeur
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Mesure :- la consommation d'énergie électrique totale et partielle sur 5 postes comme imposé par la RE2020 dans l'habitat : chauffage, refroidissement, eau chaude sanitaire, prises de courant et autres consommations- les consommations de gaz, d'eau chaude et d'eau froide (si raccordé au compteur)
- Comprend :- 1 sortie IP RJ45 Ethernet et connectivité Wi-Fi pour accès à distance et mises à jour produit via l'App. Home + Control- 5 entrées pour transformateur de courant à connexion rapide (dont 1 dédiée à la consommation totale) pour la mesure des circuits électriques- 1 entrée TIC pour compteur électronique ou Linky, permettant la gestion des plages tarifaires - Possibilité de saisir les plages horaires par programmation (si pas de TIC raccordée)- 3 entrées à impulsion filaires pour mesure gaz, eau froide et eau chaude
- 5 modules DIN
- Prend uniquement en compte les abonnements tarif de base et tarif HP/HC
Les installation
Pour installation monophasée et compatible compteur Linky
Les utilisation
Les consommations instantanées et historiques de chaque poste sont visualisables en local (écran du produit) et à distance via l'App. Home + Control, en euros, kWh ou m³
Recommandations / restrictions d’usages
- Depuis septembre 2024, l'écocompteur connecté n'intègre pas les mises à jour de l'App Home + Control (fonctionnalités liées à la mesure des consommations et aux tarifs)
- Continuera d'assurer les fonctionnalités de mesure actuellement présentes dans l'App Home + Control
- Ne permet pas de remonter les données de production solaire
Information sur la gamme
Drivia™ with Netatmo propose des produits modulaires connectés à installer directement dans le tableau électrique, compatibles avec l'application Home + Control et les principaux assistants vocaux. Ces fonctions permettent de contrôler la production et la consommation d'énergie et de réduire la facture grâce aux fonctionnalités de gestion et contrôle de l'énergie. La mise en oeuvre est simple avec un câblage classique et intuitif avec l'appairage des autres fonctions with Netatmo
Documentation et conseils de pose
Pages catalogue & annexes
- Page commerciale (p.592-593 édition 2023) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix (mesure et supervision dans le tableau électrique édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix installations connectées "with Netatmo" (p.572, 573 et 575 édition 2023) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F03388EN_01.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- F03388FR_05.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en œuvre
- Notice LE12928AA_03-FR Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- Nouveau Programme DRIVIA Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Ma maison simplement connectée : découvrez le guide du Pro Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- A vos côtés sur tous les tableaux : la puissance en tertiaire de proximité Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Chiffrez vous-même vos tableaux en tertiaire de proximité Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Découvrez Ma maison simplement connectée Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Réalisez facilement vos notes de calcul en tertiaire de proximité Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Type de compteur Électronique
- Courant nominal (In) 60 A
- Courant maximal (Imax) 80 A
- Tension nominale (Un) N-L 100-240 V
- Fréquence 50-60 Hz
- Type de pôle Monophasé
- Modèle Transformateur de mesure
- Type d'énergie Puissance active
- Adapté à Achat/livraison
- Type de tarif Tarif double
- Commande tarifaire Interne/externe
- Mesure de la courbe de charge Oui
- Etalonné Oui
- Homologation National
- Sortie d'impulsion Sans
- Mode de pose DRA (DIN-rail adapter)
- Largeur en nombre de modules 5
- Largeur 90 mm
- Profondeur 77 mm
- Hauteur 83 mm
- Type d'interface Autre
- Signature EDL40 Non
- Avec code de blocage Non
- Nombre de positions 5
- Classe de protection (IP) IP40
- Résistance aux chocs (IK) IK02
- Temperature d'utilisation /d'installation -25-55 °C
- Temperature de stockage -25-55 °C
- Type de tension AC
- Indication de repérage des bornes de raccordement Oui
- Conforme aux tests de mise en service (1000V) Oui
- Couleur Gris
- Numéro RAL 7035
- Sans halogène Oui
- précâblé Non
- Type de connexion Borne automatique
- Avec zone de texte/surface d'inscription Non
- Objet connecté Oui
- Mode de commande
- Réseau
- Réseau Wifi
- Plateforme de téléchargement d'applications
- App Store
- Google Play Store
- Moyen de pilotage Smartphone apps
- Pilotable à la voix Non
- Programmable Oui
- Intéropérabilité du protocole de connexion Non
- Connectable par box Internet Oui
- Nom de l'application Home + Control
- Fonction d'usage du produit Mesure et comptage d'énergie
- EAN/Gencode 3414971485730
Formations et services
Formations
- Formation Legrand - Sobriété énergétique : réaliser des économies d’énergie avec les solutions connectées - PR1203
- Formation Legrand : Les clés de vente des solutions connectées - CV1200
- E-learning Legrand : introduction à la maison connectée - AF0203
- E-learning : Introduction au tableau électrique connecté - AF0302
- E-learning Legrand : L'écocompteur connecté - AF0306
Normes et réglementations
Certificats et agréments
Directive RoHS
- Produit conforme à la réglementation Attestation de conformité RoHS
Réglementation REACH
Questions fréquentes
Pré-requis ＆ Installation des produits
Comment mesurer l'efficacité énergétique ?
Legrand propose des solutions intelligentes, connectées et faciles à mettre en œuvre pour mesurer l’efficacité énergétique, quel que soit le type de chantier, résidentiel ou tertiaire, neuf ou rénovation. Gamme de produits Drivia with Netatmo, compteurs d'énergie EMDX³ ou encore... En savoir plus
Utilisation de mes produits connectés
Est-il possible d'utiliser l'Ecocompteur connecté en mode hors-ligne (sans connexion internet) ?
Deux modes d'utilisation sont possibles : sans connexion internet : utilisation en local, en naviguant directement sur l'écran du produit grâce à la molette avec une connexion internet : en paramétrant le produit et en consultant les données de consommation via l'app Home +... En savoir plus
Est-il possible d'utiliser l'Ecocompteur en tant que passerelle (comme le Module Control et la Prise Control) ?
L'Ecocompteur connecté ne se substitue pas à une passerelle. Si vous souhaitez ajouter d'autres produits connectés "with Netatmo" à votre installation, il vous faudra installer une passerelle (Module Control ou Prise Control) ou un pack de démarrage. En savoir plus
Quelles consommations permet-il de mesurer ?
L'Ecocompteur connecté permet de mesurer la consommation d’énergie globale de votre installation. Cela inclut : la consommation éléctrique totale et partielle de 4 à 5* lignes, le compteur gaz (chauffage, eau chaude) et le compteur d'eau (eau froide).*si la TIC est raccordée et... En savoir plus
L’écocompteur permet-il la prise en compte des contrats type EJP ou tempo ?
L'Ecocompteur prend uniquement en compte les tarifications Base et Heures Pleines / Heures Creuses. En savoir plus
Quelle est la durée maximale de conservation des données en local (sur le produit même) ?
La durée de conservation des données varie en fonction de l'échelle (quotidienne, mensuelle ou annuelle) : Si les données sont consultées au jour : accès à la consommation quotidienne des 31 derniers jours. Si consultation au mois : accès aux données de consommation des 24... En savoir plus
Installation de mes produits connectés
Que signifie le marquage produit "Total (5)" ?
Si la TIC (Télé Information Client) n'est pas raccordée, la ligne 5 doit être raccordée au disjoncteur de tête/d'abonné afin que celle-ci remonte le total des consommations électriques grâce au tore associé. Si la TIC est raccordée et fonctionnelle, la ligne 5 devient une ligne de... En savoir plus
L'Ecocompteur connecté nécessite-t-il l'installation préalable d'un pack de démarrage "with Netatmo" ?
Il n'est pas nécessaire d'installer un pack de démarrage "with Netatmo" pour utiliser l'Ecocompteur connecté via l'app Home + Control. L'Ecocompteur étant wifi natif, il peut être utilisé seul. En savoir plus
Fonctionnalités de l'App
Pourquoi la ligne 5 n'apparaît pas lorsque je procède à la configuration de mes entrées (Menu > Réglages > Entrées) en local (directement sur le produit)?
La ligne 5, en tant que ligne de mesure d'un circuit indépendant, ne remonte que si la TIC (Télé Information Client) est branchée et fonctionnelle. En savoir plus
Comment puis-je configurer les Heures Pleines / Heures Creuses ?
Si la TIC (Télé Information Client) est raccordée, le paramétrage des HP/HC n'est pas nécessaire (remontée automatique). Si la TIC n'est pas raccordée, vous pouvez les paramétrer : depuis l'app Home + Control : Paramètres > Gérer ma maison > "…" > Informations sur la maison >... En savoir plus
Configuration
Afficher +Quelle est la marche à suivre pour intégrer mon produit à Apple HomeKit (iOs) ?
Cliquez sur la molette située en face avant de votre produit afin d'accéder au MENU. Sélectionnez ensuite "Réglages" puis "Code Apple HomeKit". Vous pouvez désormais saisir votre code personnel (9 chiffres) ou scanner le QR code correspondant. En savoir plus
Pourquoi est-il obligatoire de renseigner les informations tarifaires et de planification horaire alors que la TIC (Télé Information Client) est raccordée ?
Les données envoyées par la TIC ne sont en aucun cas relatives aux données tarifaires contractuelles souscrites auprès du fournisseur d'électricité. Les données envoyées ne concernent que le planning heures pleines / heures creuses. Cependant, étant donné que celui-ci varie au cours de... En savoir plus
Domotique et maison connectée
Comment montrer à mes clients les économies réalisées via l'application Home + Control ?
L’application Home + Control permet à vos clients de visualiser leur consommation d’énergie en euros et en kWh (kilowatt heure). Voici comment ils doivent procéder pour afficher l’historique des données sur leur smartphone, appareil par appareil. En savoir plus
