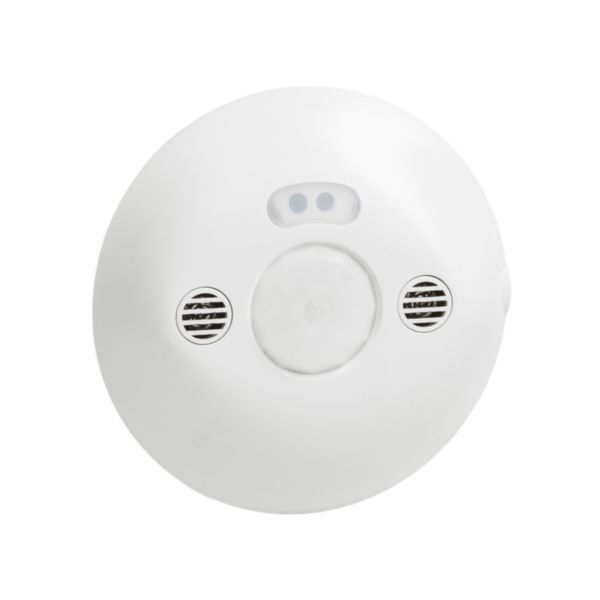

Détecteur de présence autonome ECO2 3 fils avec neutre IP20 avec bornes automatiques pour fixation plafond

Un collège BBC avec éclairage maitrisé à Saint Nazaire

Actimétrie, sécurité et confort des résidents

Ref. 0 488 06

Mosaic LEGRAND

210,90€

Tarif professionnel de référence HT hors éco-contribution

Détecteur autonome de mouvement ECO2 pour 1 circuit, spécial espace de travail, salle de réunion, salle de classe, open space... avec luminosité naturelle

Produit remplacé : cliquez pour voir la référence de remplacement

Acheter

Ajouter à la liste Supprimer de la liste

Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement

{{error}}

Service Relations Pro

0810 48 48 48
(Service gratuit + prix d'un appel)

du lundi au vendredi, de 8h à 18h

Le produit a bien été ajouté à la liste de matériel

Accéder à la
liste de matériel Poursuivre
ma navigation

Produit de vente courante
Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Acheter

Ajouter à la liste Supprimer de la liste

Caractéristiques produit
Documentation et conseils de pose
Caractéristiques techniques
Logiciels et configurateurs
Formations et services
Normes et réglementations
Pièces détachées

Caractéristiques produit

Détecteur de mouvement infrarouge et ultrasonic 360° 3 fils avec neutre IP20
- Livré complet pour fixation au plafond
Allumage et extinction automatiques (réglage usine) - Possibilité d'association avec un bouton poussoir référence 077040L pour allumage manuel et extinction automatique ou manuelle
Portée Ø8m - Consommation 0,8W en veille - Distance optimale entre 2 détecteurs : 6m
Réglage précis sur le chantier avec la passerelle de configuration référence 088240 ou configurateur de réglage
Raccordement par bornes automatiques

Avantages

Passerelle de configuration innovante (App + accessoire) permettant l'étalonnage, proposant des modèles de paramétrage pré-configurés, permettant la sauvegarde des configurations dans le cloud, la comparaison de paramètres et l'édition de rapport
Double technologie Infrarouge et Ultrasonic qui permet une détection de présence précise

Les installation

Se fixe :
- directement en faux plafond avec griffes (livrées)
- dans boîte Batibox profondeur 50mm
- en saillie plafond avec accessoire référence 048875

Les utilisation

Détecteur de mouvement spécial lieux de travail infrarouge et ultrasonic, permettant une détection de présence précise dès que l'onde émise par le détecteur est modifiée (exemple : mouvement de mains sur un clavier) - Conforme à la RT 2012 : vérifie la présence et la luminosité naturelle en permanence, extinction dès que la luminosité naturelle est suffisante

Recommandations / restrictions d’usages

Usage en intérieur uniquement

Information sur la gamme

Pour les bâtiments tertiaires et résidentiels, Mosaic™ est la réference de l'appareillage avec plus de 250 fonctions disponibles, une offre esthétique, fiable, stockée partout et rapide à installer. Mosaic™, c'est avant tout un mécanisme au format 45 x 45, composable dès 1 module, à poser et à installer sur tous types de supports : mur, colonne, colonnette, boîte de sol, goulotte...L'esthétique de Mosaic évolue pour répondre aux tendances actuelles des bâtiments, avec des larges chanfreins sur la plaque de finition apportant dynamisme et légèreté pour sublimer le produit et un rappel bi-matière sur les doigts des interrupteurs et poussoirs pour faire écho à la plaque et sublimer les fonctions lumineuses. Disponible en 3 finitions : blanc brillant, alu, noir mat, blanc antimicrobien pour les environnements exigeants alliant hygiène et esthétique. Les innovations telles que Mosaic Easy-Led (1 mécanisme unique qui devient lumineux ou témoin avec un voyant à brocher) ou Mosaic Link (les prises à raccordement latéral d'un simple geste) font de cette gamme d'appareillage un atout pour les installateurs.

Documentation et conseils de pose

Pages catalogue & annexes

Fiches techniques / Guides métier

S000073480FR_2.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.

LE07602AA.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.

Notices / Guides mise en œuvre

Notice LE02605AG Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.

Documents & argumentaires commerciaux

Vidéos d'aide à l'installation / paramétrage produit

Caractéristiques techniques

Modèle Détecteur de présence
Régulation de la lumière Oui
Commande HVAC Non
Arrêt forcé Non
Spécial animaux Non
Protection au ras du mur Oui
Avec détection du champ arrière Non
Interconnectable Non
Hauteur de montage optimale 2.5 m
Fonction d'éclairage de la cage d'escalier Non
Commutateur de pontage Oui
Largeur de portée max. 4 m
Longueur de portée max. 6 m
Champ de détection de diamètre au sol 8 m
Adapté pour une transmission sans fil Non
Commandable à distance Oui
Sensibilité ajustable Oui
Luminosité de déclenchement ajustable Oui
Avec voyant Oui
Auto-apprentissage de la fonction luminosité Non
Possibilité de cablage d'un variateur déporté Non
Mode de pose Encastré
Matériau Plastique
Qualité du matériau Thermoplastique
Finition Non traité
Finition de la surface Brillant
Traitement antimicrobien Non
Couleur Blanc
Numéro RAL (équivalent) 9003
Transparent Non
Classe de protection (IP) IP20
Type de tension AC
Fréquence 50-60 Hz
Tension nominale (Un) 230-230 V
Durée de marche min. 5 s
Durée de marche max. 59 min
Angle de détection horizontal 0-360 °
Luminosité de déclenchement 5-1275 lx
Puissance de coupure max. 2000 W
Température -5-45 °C
Courant de démarrage max. 8.5 A
Commande auxiliaire possible Oui
Fonction d'alarme Oui
Avec capteur acoustique Non
Avec câble de raccordement Non
Compatible avec Apple HomeKit Non
Compatible avec Google Assistant Non
Compatible avec Amazon Alexa Non
Compatible IFTTT Non
EAN/Gencode 3245060488062

Logiciels et configurateurs

Logiciels métiers

Objet BIM

Formations et services

Formations

Normes et réglementations

Certificats et agréments

PEP Profil Environnemental Produit

Directive RoHS

Produit conforme à la réglementation Attestation de conformité RoHS

Réglementation REACH

Déclaration fabricant

Pièces détachées

Commande réservée aux professionnels
Délais de 15 jours à 3 semaines à réception de commande
À commander à votre distributeur en matériel électrique

Garantie des pièces détachées

Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.

Ref.	Désignation.	Voir le produit
0 882 40	Passerelle de configuration pour paramétrage des hublots, des détecteurs et des blocs d'éclairage de sécurité
