Transformeur pour réaliser 5 fonctions va-et-vient et poussoir dooxie finition blanc

Découvrez les coulisses de l'usine dooxie

Un Robot au service de la fabrication des interrupteurs et prises dooxie™ Legrand pour une usine 4.0

Ref. 6 000 31

dooxie LEGRAND

13,15€

Tarif professionnel de référence HT hors éco-contribution

dooxie, une commande d'éclairage avec support permettant un rattrapage en cas de dérive de pose de la boîte d’encastrement, à équiper d'une plaque avec un design dans l'air du temps

Acheter

Ajouter à la liste Supprimer de la liste

Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement

{{error}}

Service Relations Pro

0810 48 48 48
(Service gratuit + prix d'un appel)

du lundi au vendredi, de 8h à 18h

Le produit a bien été ajouté à la liste de matériel

Accéder à la
liste de matériel Poursuivre
ma navigation

Produit de vente courante
Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Acheter

Ajouter à la liste Supprimer de la liste

Caractéristiques produit
Documentation et conseils de pose
Caractéristiques techniques
Logiciels et configurateurs
Normes et réglementations
Prescription

Caractéristiques produit

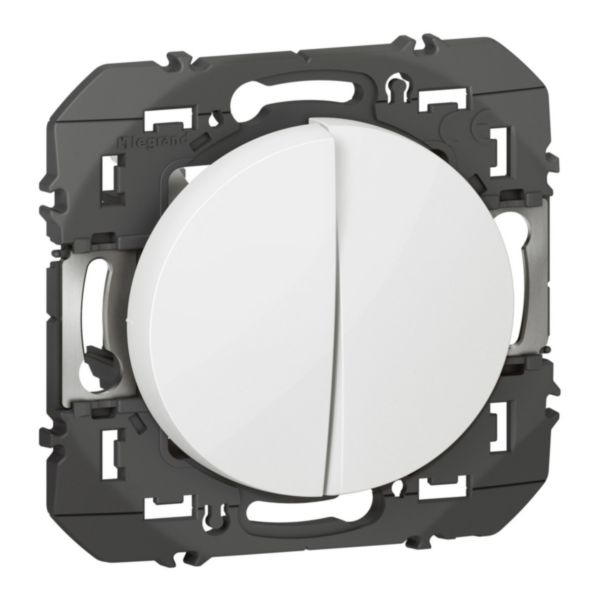

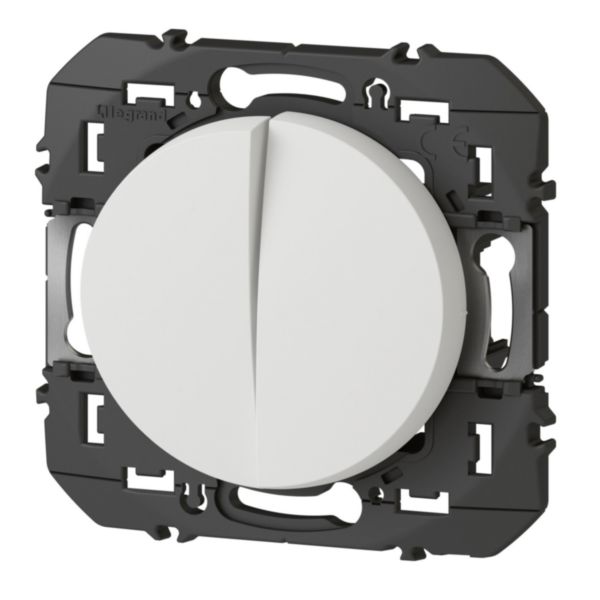

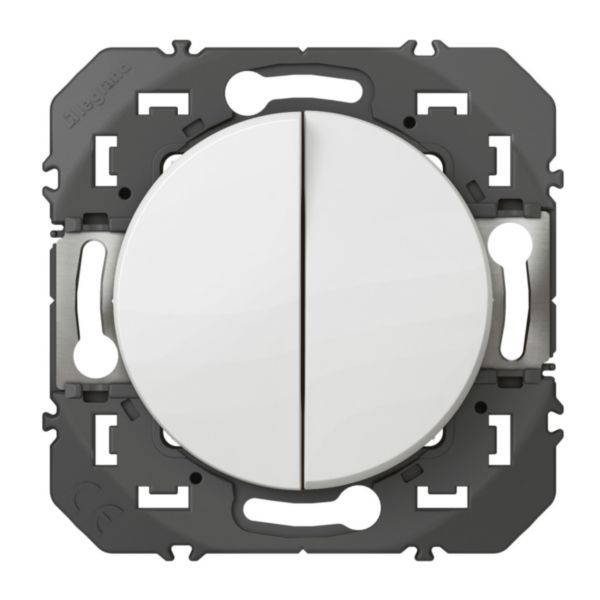

Transformateur réversible dooxie - Blanc - À équiper d'une plaque
Livré avec un doigt simple et deux demi-doigts pour réaliser 5 fonctions :
- un simple va-et-vient ou simple poussoir
- un double va-et-vient ou double poussoir
- un va-et-vient + poussoir
Livré en mode poussoir avec doigt simple monté et avec coque de protection chantier à charnières qui protège le produit de la poussière et des éclaboussures de peinture et permet au mécanisme de rester utilisable pendant le chantier
Repérage des bornes facilitant le câblage
Bornes automatiques permettant la connexion rapide sans outil

Avantages

La fixation du mécanisme se fait sur un jeu innovant de plaquettes métalliques mobiles - Ces plaquettes métalliques améliorent la rigidité du support afin d'éviter sa déformation au moment du serrage des vis - La mobilité du jeu de plaquettes (2mm d'amplitude) permet un rattrapage d'alignement du mécanisme en horizontal - Ce rattrapage compense les éventuels défauts d'installation de la boîte : boîte déformée, boîtes non alignées, ... En multiposte cela facilite l'assemblage des mécanismes
Mécanisme équipé d'un système permettant de passer de la fonction poussoir à la fonction va-et-vient et inversement en fonction des contraintes du chantier - Une action sur la languette de maintien permet de repasser un va-et vient en poussoir

Les installation

Peut être installé en encastré (dans boîte d'encastrement) ou en saillie (sur cadre saillie) - Livré avec support permettant un rattrapage angulaire (-13°/+11°) : facilite la mise à niveau du mécanisme lorsque la boîte n'est pas parfaitement horizontale

Les utilisation

Peut être associé à d'autres poussoirs afin de commander un même éclairage depuis plusieurs points de contrôle - L'interrupteur peut être utilisé comme simple interrupteur mais peut aussi être associé à un autre va-et-vient pour permettre d'allumer ou éteindre la lumière depuis deux points différents

Recommandations / restrictions d’usages

Usage en intérieur uniquement

Information sur la gamme

dooxie™ est une gamme d'appareillage simple et moderne qui propose plus de 100 fonctions indispensables et également des fonctions connectées. En complet ou en composable, à équiper de plaque monoposte carrée ou ronde ou multiposte carrée, dooxie™ propose également des fonctions en IP 44. La fixation dans la boîte d'encastrement peut se faire à vis ou à griffes, disponibles en 3 profondeurs pour la rénovation avec une plaque entraxe 57 mm. La mise en oeuvre est facilitée avec des fonctionnalités telles que dooxie vario qui permet grâce à son support intégré, un rattrapage angulaire de 20% en plus en cas de dérive de pose de la boîte d'encastrement. Le transformeur permet de construire 5 fonctions d'éclairage à partir d'une seule référence, la prise easyréno permet grâce à sa profondeur faible de remplacer une prise existante.

Documentation et conseils de pose

Pages catalogue & annexes

dooxie transformeur : 1 référence = 5 commandes d'éclairage
dooxie : la griffe qui se monte par simple clip
dooxie : les plaquettes métalliques mobiles qui rattrapent les défauts de pose des boîtes
