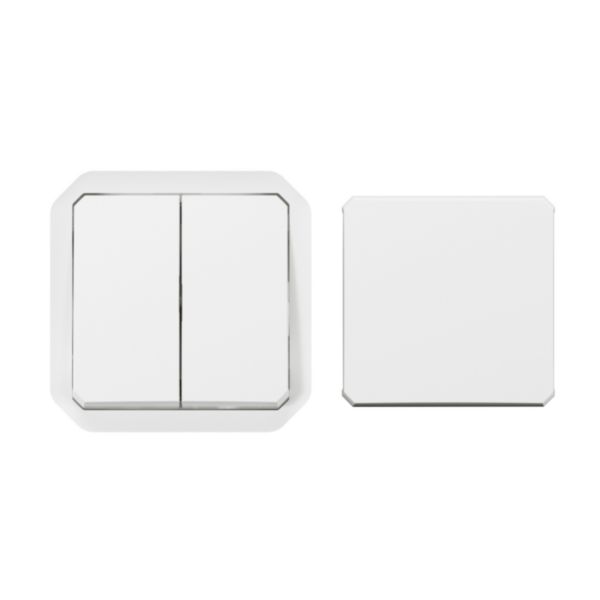

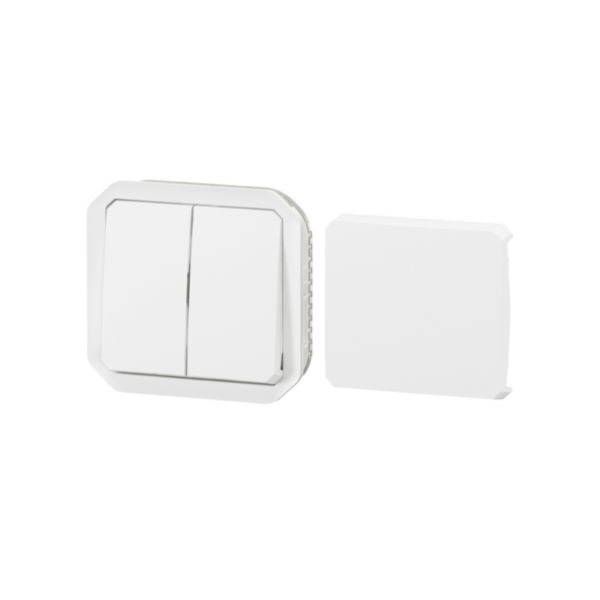

Transformeur étanche réversible pour réaliser 5 fonctions Plexo IP55 IK08 avec enjoliveur finition blanc
Ref. 069618L
Plexo LEGRANDPlexo composable, une commande d'éclairage étanche idéale pour les lieux humides
A reçu le prix iF Design Award 2022
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Interrupteur ou va-et-vient 10AX ou poussoir 10A - Connexion rapide sans outil avec repérage couleur
- Produit à compléter soit avec un boitier saillie, soit avec un support encastré
- IP55 : protégé contre les poussières et les projections d'eau à la lance de toutes directions
- IK08 : résistance à un choc de 5 joules
Avantages
- Un seul produit qui peut faire double va-et-vient, double poussoir ou va-et-vient+poussoir grâce à un système de piston réversible
- Un doigt de manœuvre qui ne traverse pas la membrane, ce qui assure une étanchéité parfaite dans le temps
Les installation
La facilité de clipsage / déclipsage du mécanisme sans outil simplifie la mise en œuvre. La reversibilité des boîtiers et supports multipostes facilite la gestion des références sur les chantiers.
Les utilisation
Produit totalement blanc adapté aux milieux où l'hygiène est importante (une salissure porteuse de germes se voit immédiatement)
Information sur la gamme
Plexo est une gamme d'appareillage étanche adaptée à l'ensemble des chantiers : résidentiels, tertiaires et industriels. Disponible en version complète saillie et encastrée pour les fonctions essentielles, elle existe également en composable pour plus de flexibilité. L'adaptateur Mosaic™ permet d'enrichir l'offre disponible dans la gamme Plexo. L'univers Plexo est décliné en 4 couleurs : gris, anthracite, blanc et sable.En complément, les offres Plexo 66 et Soliroc permettent de répondre à des applications qui nécessitent une protection renforcée.
Documentation et conseils de pose
Pages catalogue & annexes
- Page commerciale (p.740 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F03418EN-00.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- F03418FR-00.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en œuvre
- Notice LE11731AA_1 Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- Plexo : de tous temps avec vous Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Comment passer d’une pose verticale à une pose horizontale grâce au système Plexo™ Reverso ?
Caractéristiques techniques
- Type de commutation Autre
- Type de commande Bascule/bouton
- Composition Mécanisme avec enjoliveur (ou doigt)
- Interrupteur à bouton-poussoir Oui
- Mode de pose Autre
- Type de fixation Fixation à vis
- Avec cadre/support de montage Non
- Matériau Plastique
- Qualité du matériau Thermoplastique
- Sans halogène Oui
- Traitement antimicrobien Non
- Finition Non traité
- Finition de la surface Mat
- Couleur Blanc
- Numéro RAL (équivalent) 9003
- Couleur de l'opérateur de commutation Blanc
- Zone de texte/surface d'inscription Non
- Voyant Non
- Adapté à la classe de protection (IP) IP55
- Résistance aux chocs (IK) IK08
- Tension nominale 250 V
- Calibre 10 A
- Courant de commutation pour lampes fluorescentes 10 AX
- Contact de report Non
- Type de connexion Borne automatique
- Interrupteur de chauffage Non
- Interrupteur de machine à laver Non
- Largeur d'appareil 70 mm
- Hauteur d'appareil 70 mm
- Profondeur d'appareil 49 mm
- Profondeur d'encastrement 29 mm
- Compatible avec Apple HomeKit Non
- Compatible avec Google Assistant Non
- Compatible avec Amazon Alexa Non
- Compatible IFTTT Non
- Temperature d'utilisation /d'installation -10-40 °C
- Temperature de stockage -25-60 °C
- Type de tension AC
- Fréquence 50-60 Hz
- Neutre obligatoire Non
- Indication de repérage des bornes de raccordement Oui
- Capacité des bornes 1.5-2.5 mm²
- Nature du cable pour connexion Souple ou rigide
- Section de câble 1.5-2.5 mm²
- EAN/Gencode 3414972110884
