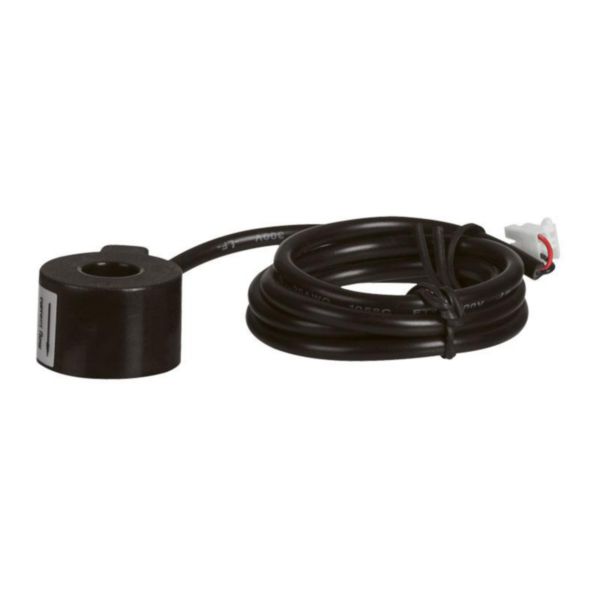

Transformateur de courant fermé 80A maximum à connexion rapide

  • Ref. 4 120 08
  • EMDX³
  • LEGRAND

Transformateur de courant fermé pour compteur d'énergie résidentiel permettant la mesure des consommations électriques jusqu'à 80A

14,60

Tarif professionnel de référence HT
hors éco-contribution


Caractéristiques produit

  • Transformateur de courant compatible Ecocompteur standard et Ecocompteur connecté
  • Nombre de fils maximum par tore :
    - 10x1,5mm²
    - 7x2,5mm²
    - 4x6mm²
    - 1x10mm² à 25mm²

Les + installation

A connexion rapide sans outil

Information sur la gamme

Les compteurs d'énergie modulaires EMDX³ permettent la mesure d'énergie électrique active et réactive consommée/produite par un circuit monophasé ou triphasé en aval du comptage de distribution d’énergie. Ils affichent la consommation d’énergie du circuit mesuré ainsi que d’autres valeurs et les transmettent à des systèmes de supervision ou de gestion de l’énergie. L'affichage se fait sur le produit également par un écran LCD, et certains compteurs sont conformes MID en vue de la refacturation de l'énergie consommée. Les centrales EMDX³ comptent les énergies consommées par les différents circuits, mesurent les valeurs électriques (courant, tension, puissance...) ou analogiques (température) afin de vérifier le bon fonctionnement de l’installation. Elles surveillent la qualité de l’énergie par l’analyse des harmoniques et la mesure de l’énergie réactive et communiquent les valeurs mesurées aux systèmes de supervision ou de gestion d’énergie, en vue d’optimiser les consommations et la qualité énergétique des circuits électriques. Le montage est possible sur rail ou sur plastron ou porte de l'armoire électrique.

Documentation et conseils de pose

Page catalogue et annexes

Fiches techniques / Guides métier

Notices / Guides mise en oeuvre

Caractéristiques techniques

  • Modèle Transformateurs de courant de protection
  • Courant assigné primaire In 80 A
  • Classe de précision Autre
  • Facteur de limite de surintensité FS 10
  • Etalonné Oui
  • Avec protection contre les contacts accidentels Oui
  • Hauteur de l'ouverture 10-10 mm
  • Largeur de l'ouverture 10-10 mm
  • Diamètre d'ouverture 10 mm
  • Fixation par encliquetage Oui
  • Avec barre en cuivre Non
  • Raccord secondaire Fiche
  • Nombre d'entrées primaires 1
  • Largeur 26.5 mm
  • Hauteur 31.4 mm
  • Profondeur 16.2 mm
  • Classe de protection (IP) IP20
  • Temperature d'utilisation /d'installation -25-55 °C
  • Temperature de stockage -25-55 °C
  • Type de tension AC
  • Fréquence 45-65 Hz
  • Indication de repérage des bornes de raccordement Non
  • Sans halogène Oui
  • précâblé Oui
  • EAN/Gencode 3414971485655
