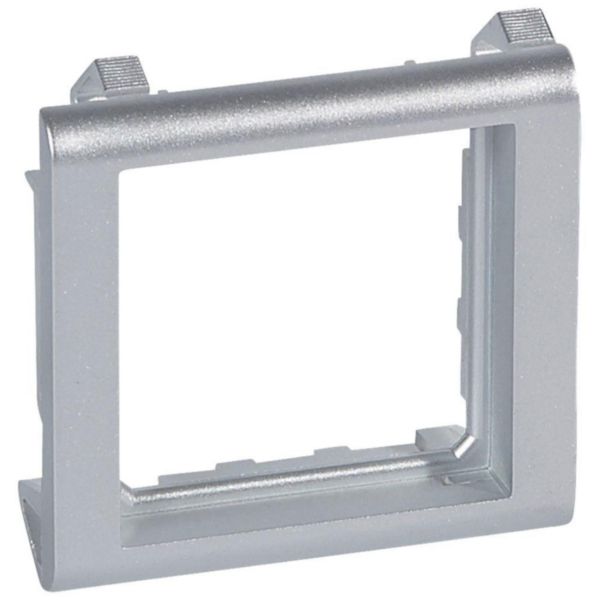

Support plaque Batibox pour fixation à vis d'appareillage Mosaic sur parois minces
Adapté à l'installation de fonctions Mosaic 2x1 modules ou 2 modules
A associer avec le boitier d'isolation référence 080011
Couleur Aluminium

Avantages

Ne nécessite pas l'ajout de plaque de finition
Une teinte alu particulièrement adaptée aux environnements tertiaires

Les installation

Installation facile : le support s'enclipse directement sur la paroi mince de 1mm à 3mm

Les utilisation

Permet de disposer de fonctions Mosaic 2 modules sur une paroi mince

Recommandations / restrictions d’usages

Usage en intérieur uniquement

Information sur la gamme

Les supports universels Batibox sont nécessaires au montage de 3 gammes d'appareillage : Céliane, Mosaic et Soliroc pour associer un mécanisme sur une plaque de finition ou un cadre saillie. Ils sont parfaitement modulables, il est possible d'associer plusieurs supports 1 poste ou de le choisir aux dimensions souhaitées, et leur fixation se fait indifféremment à la verticale ou à l'horizontale. Pour la rénovation, une version à griffes existe, il est également possible de les adapter à des plaques entraxe 57 mm en associant plusieurs supports 1 postes et en cassant une partie sécable du support. Une protection de chantier est livrée avec le support pour l'appareillage installé en cas de travaux sur le mur. Lorsque la capacité du support n'est pas utilisée à son maximum, il est alors nécessaire de remplir les interstices avec des obturateurs qui permettent d'assurer une protection IP 20.

Documentation et conseils de pose

Pages catalogue & annexes

Page commerciale (p.926 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.

Fiches techniques / Guides métier

Caractéristiques techniques

Modèle Encastré
Mode de pose Fixation à clips
Avec clou Non
Type de montage des modules d'insertion Frontal
Sens de montage Horizontal et vertical
Nombre de modules horizontaux (construction modulaire) 2
Nombre de modules verticaux (construction modulaire) 1
Avec boîte d'encastrement Non
Avec vis Non
Adapté à l'encastrement dans une boîte d'encastrement ronde 60 mm Non
Montage encastré Oui
Adapté à une boîte de sol Non
Adapté à un canal d'allège Non
Adapté au montage sur des barres profilées DIN 35 mm Non
Matériau Plastique
Qualité du matériau Thermoplastique
Finition Non traité
EAN/Gencode 3245060802950

Logiciels et configurateurs

Logiciels métiers

Objet BIM

Normes et réglementations

Certificats et agréments

Directive RoHS

Attestation de conformité RoHS

Réglementation REACH

Déclaration fabricant

À associer

Avec Support de plaque étroit pour paroi mince Batibox 2 modules - alu

Boîtier pour paroi mince Batibox 2 modules pour supports références 080291 et 080295
Ref. 0 800 11

8,99 €

Voir le produit
