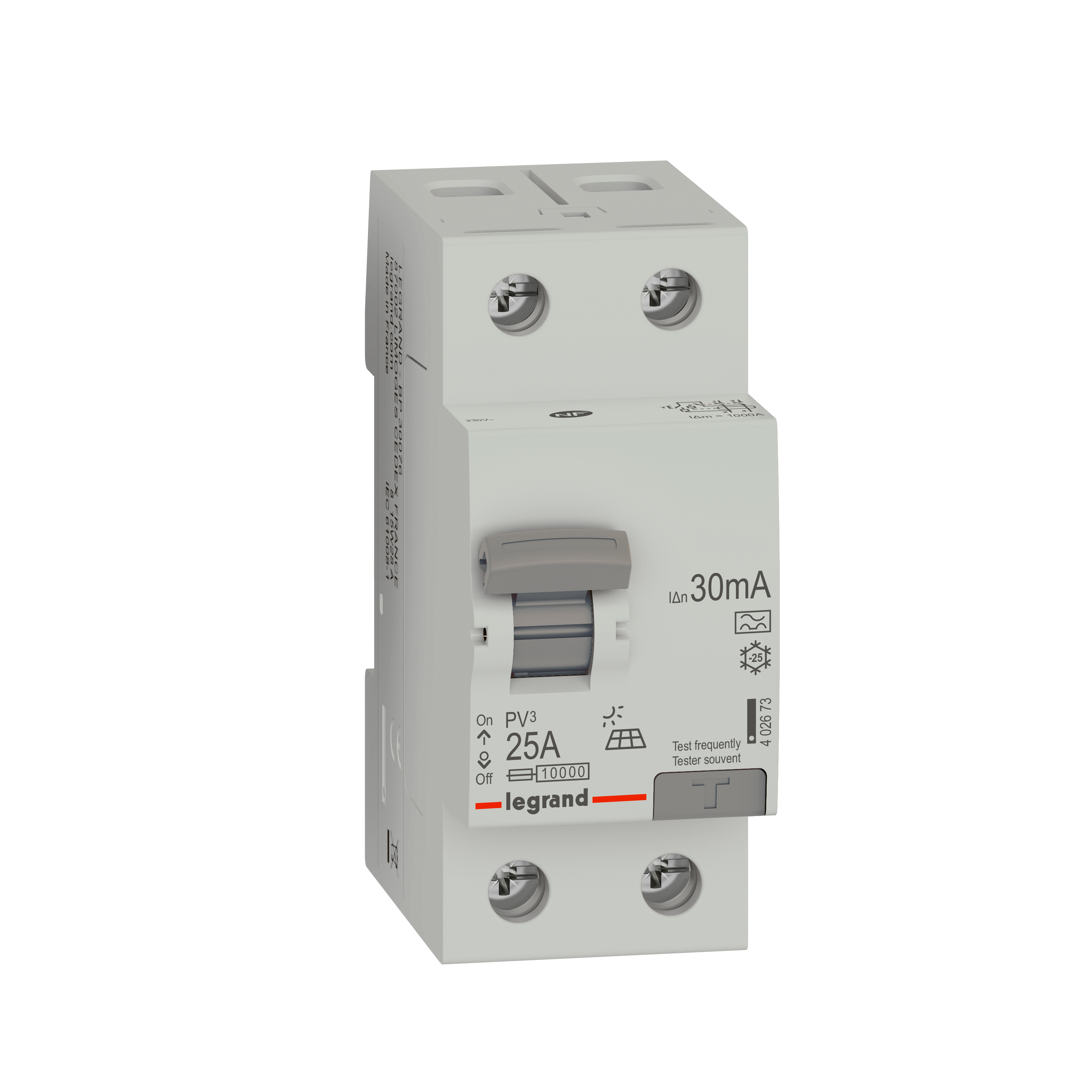

PV³ interrupteur différentiel pour courant AC dans coffret photovoltaique 2P 25A Type A 30mA

  • Ref. 4 026 73
  • PV³
  • LEGRAND

PV³ interrupteur différentiel, détecte les fuites de courant dues à des défauts d'isolement et coupe immédiatement l'alimentation du circuit concerné lors d'un contact accidentel avec le courant, pour coffret AC photovoltaïque

160,80 €

Tarif professionnel de référence HT
hors éco-contribution

fabrique-en-france
  • Produit de vente courante habituellement stocké sur plateforme distributeur
  • Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Caractéristiques produit

  • Gamme dédiée aux installations photovoltaïques résidentielles - partie AC
  • Interrupteur différentiel PV³ bipolaire 230V~ - Intensité nominale 25A - Sensibilité 30mA
  • Type A : détecte les défauts à composantes alternative et continue
  • Arrivée haute et sortie basse par bornes à vis
  • Bornes protégées contre le toucher IP20, appareil câblé

Les + installation

Accepte le passage du peigne d'alimentation

Les + utilisation

Adapté à la protection de la partie AC d'une installation photovoltaïque résidentielle

Documentation et conseils de pose

Fiches techniques / Guides métier

Documents & argumentaires commerciaux

Caractéristiques techniques

  • Nombre de pôles
    2
  • Tension assignée (Ue)
    230V
  • Calibre/courant nominal assigné (In)
    40A
  • Sensibilité / courant de défaut nominal (IΔn)
    0.3A
  • Tension d'isolement assignée (Ui)
    250V
  • Tension assignée de tenue aux chocs (Uimp)
    4kV
  • Mode de pose
    Rail DIN
  • Type de courant différentiel
    AC
  • Sélectif
    Non
  • Type retardé de courte durée
    Non
  • Résistance de court-circuit (Icw)
    10kA
  • Tenue au courant de choc
    0.25kA
  • Type de tension
    AC
  • Avec dispositif de verrouillage
    Oui
  • Fréquence
    50 Hz
  • Produits auxiliaires associables
    Non
  • Classe de protection (IP)
    IP20
  • Largeur en nombre de modules
    2
  • Profondeur d'encastrement
    44mm
  • Température ambiante en fonctionnement
    -25-60°C
  • Degré de pollution
    2
  • Section de raccordement cable souple
    0.75-35mm²
  • Section de raccordement cable rigide
    0.75-50mm²
  • Numéro RAL (équivalent)
    7035
  • Antidéflagration
    Non
  • Largeur
    35.6mm
  • Hauteur
    88.9mm
  • Profondeur
    77.8mm
  • Résistance aux chocs (IK)
    IK04
  • Temperature de stockage
    -40-70°C
  • Tension nominale (Un)
    180-250V
  • Sens de l'alimentation électrique
    Par le haut ou le bas
  • Indication de repérage des bornes de raccordement
    Non
  • Conforme aux tests de mise en service (1000V)
    Oui
  • Couleur
    Gris
  • Sans halogène
    Oui
  • Type de connexion
    Borne à vis
  • Type de connexion
    Peigne et câble
  • Avec zone de texte/surface d'inscription
    Non
  • EAN/Gencode
    3414972867603
