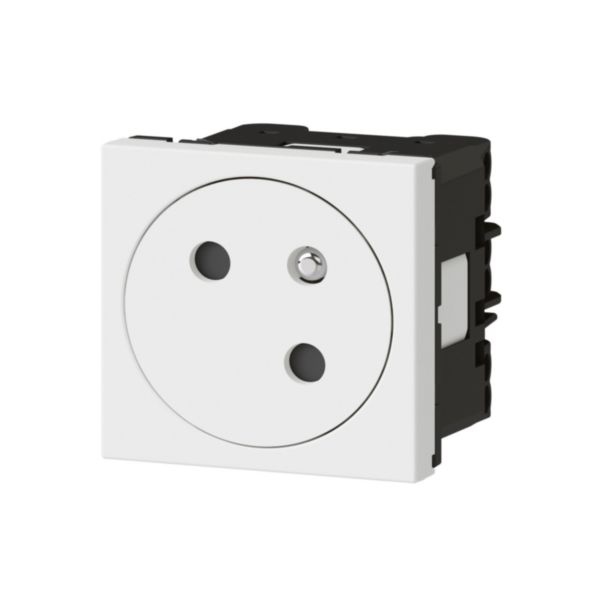

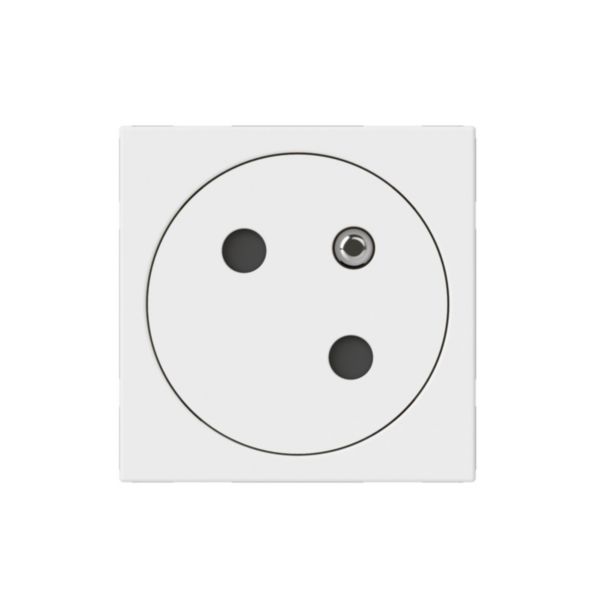

Prise de courant 2P+T Surface Mosaic Link raccordement latéral 2 modules - blanc antimicrobien
Ref. 077158L
Mosaic LEGRANDMosaic Link, une prise de courant répondant aux tendances actuelles des bâtiments à compléter d'une plaque de finition et à poser sur tous types de supports
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Produit de vente courante habituellement stocké sur plateforme distributeur
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Prise de courant 2P+T Surface Mosaic Link 16A 230V à connexion latérale par bornes automatiques bi-stables - À équiper d'un support et d'une plaque Mosaic
- 2 modules - Blanc antimicrobien, contient des ions d'argent qui limitent le développement des bactéries en surface
- L'inclinaison à 45° des puits de prise permet de gagner de la place lors du branchement de plusieurs appareils electriques ou electroniques volumineux
- Résistance aux chocs renforcée : indice IK07
- Connexion par bornes automatiques à levier permettant la connexion rapide sans outil
Avantages
- Prise Surface : le socle rétractable de cette prise associe design affleurant, sécurité car le fond du puit de prise n'est pas accessible et, propreté en évitant l'accumulation de poussière
- Les composants Mosaic Link permettent de reconfigurer facilement les installations et de limiter les coûts de maintenance.L'assemblage intuitif des prises avec l'accessoire de connexion offre de multiples possibilités de configuration de l'appareillage pour faire évoluer vos installations.
Les installation
Pour pose dans boîtes de sol, colonnes, colonnettes, blocs bureau, goulottes et boîtes d'encastrement profondeur 50mm recommandée
Les utilisation
Permet un raccordement facile et sans fils pour rajouter d'autres fonctions en utilisant l'accessoire référence 077100L : prise 2P+T à voyant, chargeur USB, etc
Recommandations / restrictions d’usages
- Usage en intérieur uniquement
- Particulièrement adapté aux établissements de santé (hôpitaux, cliniques, maisons de retraite médicalisées, laboratoires, salles d'attente) et en général à des espaces sensibles aux exigences sanitaires (écoles, crèches, restaurants, déchets)
Information sur la gamme
Pour les bâtiments tertiaires et résidentiels, Mosaic™ est la réference de l'appareillage avec plus de 250 fonctions disponibles, une offre esthétique, fiable, stockée partout et rapide à installer. Mosaic™, c'est avant tout un mécanisme au format 45 x 45, composable dès 1 module, à poser et à installer sur tous types de supports : mur, colonne, colonnette, boîte de sol, goulotte...L'esthétique de Mosaic évolue pour répondre aux tendances actuelles des bâtiments, avec des larges chanfreins sur la plaque de finition apportant dynamisme et légèreté pour sublimer le produit et un rappel bi-matière sur les doigts des interrupteurs et poussoirs pour faire écho à la plaque et sublimer les fonctions lumineuses. Disponible en 3 finitions : blanc brillant, alu, noir mat, blanc antimicrobien pour les environnements exigeants alliant hygiène et esthétique. Les innovations telles que Mosaic Easy-Led (1 mécanisme unique qui devient lumineux ou témoin avec un voyant à brocher) ou Mosaic Link (les prises à raccordement latéral d'un simple geste) font de cette gamme d'appareillage un atout pour les installateurs.
Documentation et conseils de pose
Pages catalogue & annexes
- Page commerciale (p.910 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix (p.1016 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix (principe de montage multisupport édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix (principe de montage multisupport édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F02948FR-01.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- F02948EN-01.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- Téléchargez la documentation de la nouvelle offre colonnes et colonnette Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Téléchargez la documentation de la nouvelle offre boîtes de sol Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Appareillage électrique Mosaic™ : le choix de la référence Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Modèle Broche de contact de protection
- Pôle neutre sectionné simultanément Non
- Type de contact de protection Rond
- Nombre de contacts actifs (ronds) 2
- Equipé d'un signal lumineux complémentaire Non
- Nombre de poste(s) 1
- Nombre de modules 2
- Nombre de phases 1
- Impression/marquage Sans
- Type de connexion Borne automatique
- Avec volet de protection Non
- Avec eclips / protection enfant Oui
- Avec zone de texte/surface d'inscription Non
- Couleur Blanc
- Numéro RAL (équivalent) 9003
- Finition métallique Non
- Transparent Non
- Verrouillable Non
- Mécanisme d'éjection Non
- Encastrement isolé Oui
- Avec éclairage fonctionnel Oui
- Avec éclairage d'orientation Non
- Protection contre les surtensions Non
- Protection différentielle Non
- Avec microfusible Non
- Alimentation spéciale Sans alimentation spéciale
- Mode de pose Support de module
- Type de fixation Fixation par encliquetage
- Matériau Plastique
- Qualité du matériau Thermoplastique
- Sans halogène Oui
- Finition Non traité
- Finition de la surface Brillant
- Traitement antimicrobien Oui
- Repiquage possible Oui
- Avec interrupteur Non
- Couleur de l'opérateur de commutation Blanc
- Prise inclinée ou inclinable Non
- Calibre 16 A
- Tension nominale 250 V
- Fréquence 50-60 Hz
- Adapté à la classe de protection (IP) IP41
- Résistance aux chocs (IK) IK04
- Largeur d'appareil 45 mm
- Hauteur d'appareil 45 mm
- Profondeur d'appareil 38 mm
- Compatible avec Apple HomeKit Non
- Compatible avec Amazon Alexa Non
- Compatible avec Google Assistant Non
- Compatible IFTTT Non
- Avec répéteur de signal Wi-Fi Non
- Avec haut-parleur bluetooth intégré Non
- Pour « conditions difficiles » (selon VDE) Non
- Profondeur d'encastrement 30 mm
- Temperature d'utilisation /d'installation -5-35 °C
- Temperature de stockage -10-70 °C
- Type de tension AC
- Power Delivery Non
- Indication de repérage des bornes de raccordement Oui
- Section de câble 2.5-2.5 mm²
- Maintien du cable Autre
- Composition Mécanisme avec enjoliveur (ou doigt)
- Objet connecté Non
- nombre d'unités 1
- EAN/Gencode 3414971576629
Logiciels et configurateurs
Logiciels métiers
Normes et réglementations
Certificats et agréments
PEP Profil Environnemental Produit
Directive RoHS
- Produit conforme à la réglementation Attestation de conformité RoHS
Réglementation REACH
Questions fréquentes
Question sur un produit
Qu’est-ce qu’un produit Legrand antimicrobien ?
Un produit Legrand antimicrobien contient des principes actifs qui limitent le développement des bactéries en surface. En savoir plus
Quel est le principe actif utilisé dans les produits Legrand antimicrobiens ?
Les produits Legrand antimicrobiens utilisent des ions d’argent intégrés à la matière plastique lors du processus de fabrication. En savoir plus
A quelle réglementation les produits Legrand antimicrobiens sont-ils soumis ?
Les produits Legrand antimicrobiens sont soumis au règlement européen UE 528/2012, article 58. En savoir plus
Contre quels microbes les produits Legrand antimicrobiens sont-ils testés ?
Nos solutions sont antimicrobiennes suivant les normes ISO 22196 ou JIS Z 2801. Elles sont actives au moins contre le Staphylocoque doré et Escherichia coli. Elles ont été testées auprès de laboratoires spécialisés indépendants accrédités ISO 17025. En savoir plus
Les produits Legrand antimicrobiens sont-ils efficaces contre la propagation de la COVID-19 ?
A ce stade, aucune étude scientifique ne permet d’affirmer que les principes actifs utilisés sont efficaces dans la lutte contre la propagation de la Covid-19. En savoir plus
Comment entretenir les produits Legrand antimicrobiens ?
Le principe actif (ions d’argent) étant directement intégré dans la matière de nos produits, il faut entretenir normalement les surfaces*. En restant propres, elles permettent d’éviter une barrière à l’action du principe actif. * Informations disponibles sur la fiche... En savoir plus
