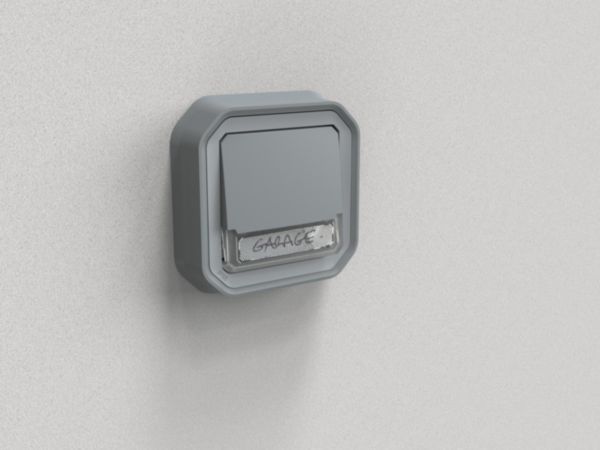

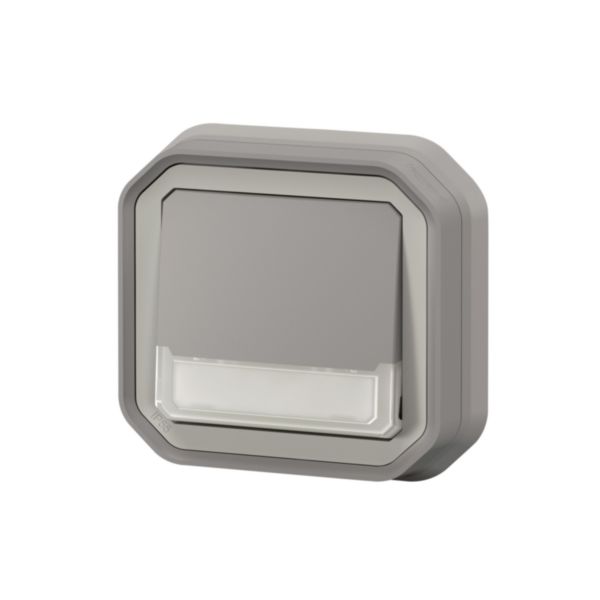

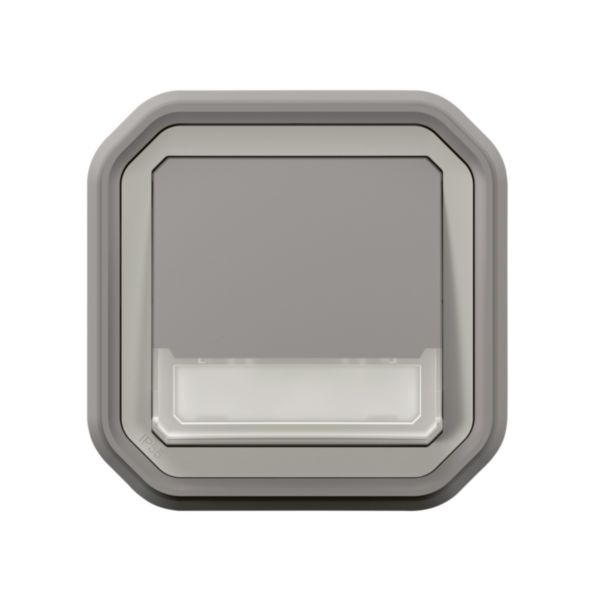

Poussoir NO-NF lumineux porte-étiquette avec voyant étanche Plexo 10A IP55 IK08 livré complet fixation encastré - gris
- Ref. 069824L
- Plexo
- LEGRAND
Plexo complet encastré, une commande d'éclairage étanche idéale pour les lieux humides
Tarif professionnel de référence HT
hors éco-contribution
- A reçu le prix iF Design Award 2022
Caractéristiques produit
- Poussoir NO+NF 10A - Connexion rapide sans outil avec repérage couleur
- Produit complet, prêt à être installé sur une boîte d'encastrement à vis
- IP55 : protégé contre les poussières et les projections d'eau à la lance de toutes directions
- IK08 : résistance à un choc de 5 joules
Avantages
- Un doigt de manœuvre qui ne traverse pas la membrane, ce qui assure une étanchéité parfaite dans le temps
- Fermeture de la façade par 4 points (1/4 tour) pour assurer l'étanchéité quelle que soit la configuration de l'installation
Les + installation
La facilité de clipsage / déclipsage du mécanisme sans outil simplifie la mise en œuvre
Les + utilisation
Permet de commander un circuit via un télérupteur TBT
Recommandations / restrictions d’usages
- Possibilité de rajouter l'accessoire griffe standard référence 069796L ou l'accessoire griffe longue référence 069797L pour installation sur une boite d'encastrement sans vis
- Particulièrement adapté à un usage de "bouton extérieur pour sonnette"
Information sur la gamme
Plexo est une gamme d'appareillage étanche adaptée à l'ensemble des chantiers : résidentiels, tertiaires et industriels. Disponible en version complète saillie et encastrée pour les fonctions essentielles, elle existe également en composable pour plus de flexibilité. L'adaptateur Mosaic™ permet d'enrichir l'offre disponible dans la gamme Plexo. L'univers Plexo est décliné en 4 couleurs : gris, anthracite, blanc et sable. En complément, les offres Plexo 66 et Soliroc permettent de répondre à des applications qui nécessitent une protection renforcée.
Documentation et conseils de pose
Page catalogue et annexes
- Page commerciale (p.739 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F03414FR-00.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- Plexo : de tous temps avec vous Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Composition Mécanisme complet avec cadre
- Modèle Autre
- Type de commande Bouton-poussoir
- Nombre de contacts en tant que contacts à ouverture 1
- Nombre de contact(s) à fermeture 1
- Nombre de contacts inverseurs 1
- Version sans contact Non
- Nombre de bascules d'actionnement 1
- Tension nominale 12 V
- Calibre/courant nominal assigné (In) 10 A
- Avec éclairage Oui
- Source lumineuse fournie Oui
- Equipé d'un signal lumineux complémentaire Non
- Contact de report Non
- Type de connexion Borne automatique
- Mode de pose Encastré
- Type de fixation Fixation à griffes/vis
- Matériau Plastique
- Qualité du matériau Thermoplastique
- Sans halogène Oui
- Traitement antimicrobien Non
- Finition Non traité
- Finition de la surface Mat
- Couleur Gris
- Numéro RAL (équivalent) 7046
- Transparent Non
- Avec zone de texte/surface d'inscription Oui
- Type d'impression Sans
- Adapté à la classe de protection (IP) IP55
- Résistance aux chocs (IK) IK08
- Largeur d'appareil 85 mm
- Hauteur d'appareil 85 mm
- Profondeur d'appareil 54 mm
- Profondeur min. de la boîte d'encastrement 40 mm
- Compatible avec Apple HomeKit Non
- Compatible avec Google Assistant Non
- Compatible avec Amazon Alexa Non
- Compatible IFTTT Non
- Profondeur d'encastrement 28.5 mm
- Temperature d'utilisation /d'installation -10-40 °C
- Temperature de stockage -25-60 °C
- Type de tension AC
- Fréquence 50-60 Hz
- Neutre obligatoire Non
- Indication de repérage des bornes de raccordement Oui
- Capacité des bornes 1.5-2.5 mm²
- Nature du cable pour connexion Souple ou rigide
- Section de câble 1.5-2.5 mm²
- Diamètre de tube pour produit saillie 16-25 mm
- EAN/Gencode 3414971883376
