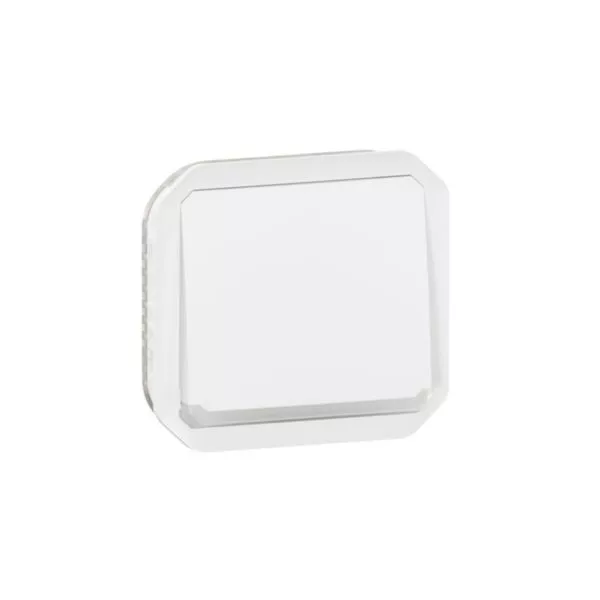

Poussoir NO lumineux avec voyant étanche Plexo 10A IP55 IK08 avec enjoliveur finition blanc
Ref. 069632L
Plexo LEGRANDPlexo composable, une commande d'éclairage étanche idéale pour les lieux humides, s'installe en encastré comme en saillie
A reçu le prix iF Design Award 2022
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Poussoir NO 10A - Connexion rapide sans outil avec repérage couleur
- Produit à compléter soit avec un boitier saillie, soit avec un support encastré
- IP55 : protégé contre les poussières et les projections d'eau à la lance de toutes directions
- IK08 : résistance à un choc de 5 joules
Avantages
- Un mécanisme symétrique à 90° qui permet un montage à l'horizontale ou à la verticale sur les boitiers saillie ou les supports encastrés
- Un doigt de manœuvre qui ne traverse pas la membrane, ce qui assure une étanchéité parfaite dans le temps
- Fermeture de la façade par 4 points (1/4 tour) pour assurer l'étanchéité quelle que soit la configuration de l'installation
Les installation
La facilité de clipsage / déclipsage du mécanisme sans outil simplifie la mise en œuvre. La reversibilité des boîtiers et supports multipostes facilite la gestion des références sur les chantiers.
Les utilisation
Produit totalement blanc adapté aux milieux où l'hygiène est importante (une salissure porteuse de germes se voit immédiatement)
Information sur la gamme
Plexo est une gamme d'appareillage étanche adaptée à l'ensemble des chantiers : résidentiels, tertiaires et industriels. Disponible en version complète saillie et encastrée pour les fonctions essentielles, elle existe également en composable pour plus de flexibilité. L'adaptateur Mosaic™ permet d'enrichir l'offre disponible dans la gamme Plexo. L'univers Plexo est décliné en 4 couleurs : gris, anthracite, blanc et sable.En complément, les offres Plexo 66 et Soliroc permettent de répondre à des applications qui nécessitent une protection renforcée.
Documentation et conseils de pose
Pages catalogue & annexes
- Page commerciale (p.740 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F03414FR-00.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- Plexo : de tous temps avec vous Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Comment passer d’une pose verticale à une pose horizontale grâce au système Plexo™ Reverso ?
Caractéristiques techniques
- Composition Mécanisme avec enjoliveur (ou doigt)
- Modèle Bouton-poussoir unique
- Type de commande Bouton-poussoir
- Nombre de contact(s) à fermeture 1
- Version sans contact Non
- Nombre de bascules d'actionnement 1
- Tension nominale 250 V
- Calibre 10 A
- Avec éclairage Oui
- Source lumineuse fournie Oui
- Equipé d'un signal lumineux complémentaire Non
- Contact de report Non
- Type de connexion Borne automatique
- Mode de pose Autre
- Type de fixation Fixation à vis
- Matériau Plastique
- Qualité du matériau Thermoplastique
- Sans halogène Oui
- Traitement antimicrobien Non
- Finition Non traité
- Finition de la surface Mat
- Couleur Blanc
- Numéro RAL (équivalent) 9003
- Transparent Non
- Avec zone de texte/surface d'inscription Non
- Type d'impression Sans
- Adapté à la classe de protection (IP) IP55
- Résistance aux chocs (IK) IK08
- Largeur d'appareil 70 mm
- Hauteur d'appareil 70 mm
- Profondeur d'appareil 46 mm
- Compatible avec Apple HomeKit Non
- Compatible avec Google Assistant Non
- Compatible avec Amazon Alexa Non
- Compatible IFTTT Non
- Profondeur d'encastrement 28.5 mm
- Temperature d'utilisation /d'installation -10-40 °C
- Temperature de stockage -25-60 °C
- Type de tension AC
- Fréquence 50-60 Hz
- Neutre obligatoire Non
- Indication de repérage des bornes de raccordement Oui
- Capacité des bornes 1.5-2.5 mm²
- Nature du cable pour connexion Souple ou rigide
- Section de câble 1.5-2.5 mm²
- Nombre de bascules d'actionnement 1
- EAN/Gencode 3414971880511
Logiciels et configurateurs
Logiciels métiers
Normes et réglementations
Directive RoHS
- Produit conforme à la réglementation Attestation de conformité RoHS
Réglementation REACH
Prescription
CCTP – Fiches d’aide à la rédaction
Support d’aide à la prescription
À associer
Avec Poussoir NO lumineux avec voyant étanche Plexo 10A IP55 IK08 avec enjoliveur finition blanc
Boîtier saillie étanche Plexo 2 postes horizontaux et verticaux sans cloison avec 4 embouts à membrane - blanc
Ref. 069690L
Support plaque étanche pour montage encastré 1 poste Plexo - blanc
Ref. 069692L
Boîtier saillie étanche Plexo 1 poste avec 2 embouts à membrane et 1 entrée - blanc
Ref. 069689L
Support plaque étanche pour montage encastré 2 postes horizontaux ou verticaux Plexo - blanc
Ref. 069694L
