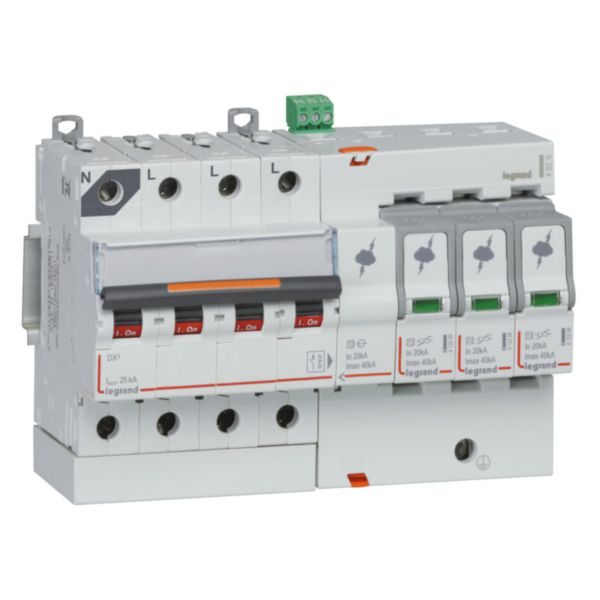

Parafoudre avec protection de court-cicuit intégrée typeT2 Imax 40kA - 3P+N 320V~ - 8 modules
Parafoudre recommandé pour protection du tableau divisionnaire ou logement alimenté en 230V~ ou 400V~ Type 2 (T2), pouvant être installé en amont du différentiel principal
954,80 €
Tarif professionnel de référence HT
hors éco-contribution
- Produit de vente courante
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Parafoudre T2 - Imax 40kA avec protection de court-circuit intégrée Icc ≤ 25kA - 3P+N - 8 modules
- Up 2,5kV, Uc 320V~ - Régimes de neutre : TT, TNS - Avec report d'état CA + SD
- Caractéristique Type 2 : In 20kA, Imax 40kA
- Avec cassette débrochable et indicateurs d'état pour les branches phase-neutre des xP+N :
- Vert : parafoudre en fonction
- Rouge : cassette à remplacer - Conforme aux normes EN 61643-11 et IEC 61643-11
Les + installation
Avec protection de court-circuit intégrée
Les + utilisation
A technologie éclateur sur la branche neutre-terre, ce qui se traduit par l'absence de fuite de courant vers la terre : pas de déclenchements intempestifs des protections différentielles
Recommandations / restrictions d’usages
- Pour assurer une protection correcte, un parafoudre est recommandé :
- à l’origine de chaque installation (obligatoire selon le type et le lieu de l’installation à protéger
- à l’origine des tableaux divisionnaires : protection secondaire ou protection fine des équipements sensibles
- sur tous les départs de circuits électriques externes (alimentation de bâtiments secondaires, éclairages extérieurs ou tableaux électriques extérieurs, ...)
Documentation et conseils de pose
Page catalogue et annexes
- Tableau de choix (choisir son parafoudre et sa protection associée édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (p.516 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page commerciale (p.514 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (caractéristiques et installation édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F02952EN_01.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- F02952FR_01.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Guide métier parafoudres Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en oeuvre
- Notice LE11368AA_3 Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- Chiffrez vous-même vos tableaux en tertiaire de proximité Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- A vos côtés sur tous les tableaux : la puissance en tertiaire de proximité Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Réalisez facilement vos notes de calcul en tertiaire de proximité Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Schéma de liaison Non
- Schéma de liaison IT Non
- Schéma de liaison TN Oui
- Schéma de liaison N-C Oui
- Schéma de liaison TN-C-S Oui
- Schéma de liaison TN-S Oui
- Schéma de liaison TT Oui
- Autre schéma de liaison Non
- Nombre de conducteurs (sans mise à la terre) 4
- Courant nominal de décharge In (8/20) 20 kA
- Courant de choc de décharge max. (8/20) 20 kA
- Tension nominale AC 400 V
- Tension max de régime permanent 320 V
- Niveau de protection 2.5 kV
- Niveau de protection L-N 2.5 kV
- Niveau de protection N-PE 1.5 kV
- Fusible auxiliaire intégré Oui
- Mode de pose Profilé chapeau 35 mm
- Taille (DIN) 8 TE
- Section de conducteur rigide max. (monofilaire/multifilaire) 35 mm²
- Section de conducteur flexible max. (fil fin) 25 mm²
- Avec contact de signalisation à distance Oui
- Signalisation au niveau de l'appareil Optique
- Classe d'essai type 2 Oui
- Classe de protection (IP) IP20
- Largeur 142.4 mm
- Hauteur 96.5 mm
- Profondeur 77.5 mm
- Résistance aux chocs (IK) IK04
- Temperature d'utilisation /d'installation -25-70 °C
- Temperature de stockage -40-70 °C
- Tension nominale (Un) 230-415 V
- Fréquence 50-60 Hz
- Sens de l'alimentation électrique Par le haut
- Indication de repérage des bornes de raccordement Oui
- Couleur Gris
- Numéro RAL 7035
- Sans halogène Oui
- Type de connexion Borne à vis
- Capacité des bornes 6-35 mm²
- Type de connexion Cable
- Avec zone de texte/surface d'inscription Oui
- EAN/Gencode 3414971552937
