Module de mesure pour hautes intensités + tores ouverts EMS CX³ jusqu'à 3200A - 1 module
Ref. 4 149 25
EMS CX³ LEGRANDEMS CX³ (Energy Management System) est un système complet de gestion de l’énergie dans les tableaux divisionnaires ou TGBT neufs ou existants : la solution idéale pour maîtriser toute son installation électrique
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Produit de vente courante habituellement stocké sur plateforme distributeur
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit

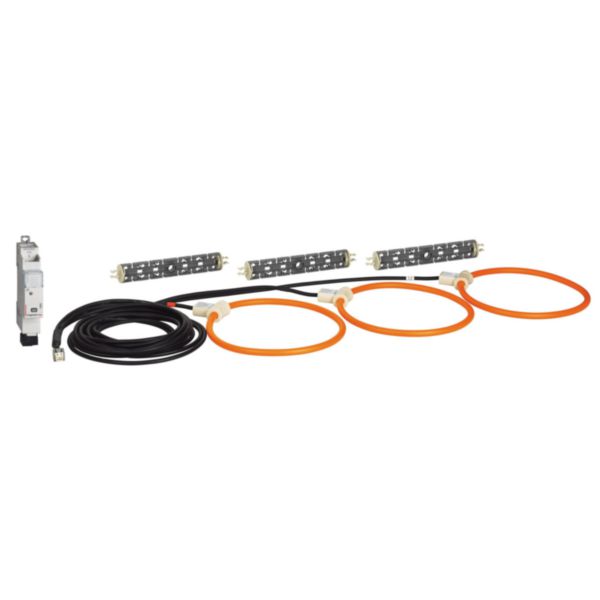

- Module de mesure haute intensité avec 3 tores rogowski ouverts flexibles jusqu'à 3200A EMS CX³ - 1 module
- Equipé de ports de connexion spécifiques pour une transmission des données, soit par rail communicant (via le connecteur à l'arrière du module) ou par câble communicant (via les connecteurs en aval du module)
- Classe de précision : 0,5 - Consommation en 12V= : 0,418W - 34,8mA
- Configuration : en local, via les micro-switchs de configuration sur le côté des modules et/ou à distance sur le logiciel de configuration - Adressage : en local, via la molette d'adressage et/ou à distance sur le logiciel de configuration gratuit
- Conforme aux normes IEC 61557-12 et EN 61557-2 - Système EMS CX³ conforme aux normes IEC 61131-2 et EN 61131-2 (Automates programmables)
Les utilisation
Permet la mesure des courants, tensions simples et composées, puissance active/réactive et apparente sur chaque phase et cumulées, cos φ et fréquence, indications du taux d'harmoniques…
Recommandations / restrictions d’usages
- Alimentation du système avec module d'alimentation spécifique référence 414945
Information sur la gamme
EMS CX³ : le système complet de gestion de l’energie. Il permet de : vérifier le bon fonctionnement de l’installation, mesurer les valeurs électriques, contrôler les différents états des appareils. Grâce à ce système, l’utilisateur ou l’exploitant peut maîtriser son installation en commandant à distance les circuits, programmant des actions ou alarmes et en mettre en place des actions correctives. La supervision de l’installation est possible dans le tableau (mini configurateur dans le tableau) ou à distance ( sur PC, Smartphones, tablettes…).
Documentation et conseils de pose
Pages catalogue & annexes
- Page commerciale (p.56 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix (mesure et supervision dans le tableau électrique édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F03110FR-02.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- EXB20061_GT_EMS_CX3_FR (imprimable).pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- EXB20057_FR.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en œuvre
- Notice LE11697AA Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- Chiffrez vous-même vos tableaux en tertiaire de proximité Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- A vos côtés sur tous les tableaux : la puissance en tertiaire de proximité Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Réalisez facilement vos notes de calcul en tertiaire de proximité Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Logiciel EMS Configurateur Legrand : découvrez ses deux nouvelles fonctionnalités
- Effectuer la mise à jour des modules d’une installation EMS CX³ de Legrand
Caractéristiques techniques
- Système de bus KNX Non
- Système de bus KNX-radio Non
- Système de bus radio Non
- Système de bus LON Non
- Système de bus Powernet Non
- Autres systèmes de bus Autre
- Radio bidirectionnelle Non
- Modèle Direct/transformateur
- Type de connexion Direct
- Puissance réactive Oui
- Interface d'impulsions S0 Sans
- Changement de tarif Non
- Classe de précision 1
- Largeur 17.8 mm
- Hauteur 95.5 mm
- Profondeur 67.6 mm
- Résistance aux chocs (IK) Autre
- Classe de protection (IP) IP40
- Temperature d'utilisation /d'installation -25-70 °C
- Temperature de stockage -40-70 °C
- Type de tension DC
- Tension nominale (Un) 10.8-13.2 V
- Indication de repérage des bornes de raccordement Oui
- Sans halogène Oui
- Capacité des bornes 0.5-2.5 mm²
- Type de connexion Cable
- Avec zone de texte/surface d'inscription Oui
- Equipé de prise(s) USB Non
- Mode de pose Rail DIN
- Adressable Oui
- Conforme à la Réglementation pile ou batterie Non
- Objet connecté Non
- EAN/Gencode 3414971437746
Logiciels et configurateurs
Logiciels métiers
Normes et réglementations
Directive RoHS
- Produit conforme à la réglementation Attestation de conformité RoHS
Réglementation REACH
À associer
Avec Module de mesure pour hautes intensités + tores ouverts EMS CX³ jusqu'à 3200A - 1 module
Alimentation modulaire EMS CX³ 500mA 12V= stabilisé - 1 module
Ref. 4 149 45
