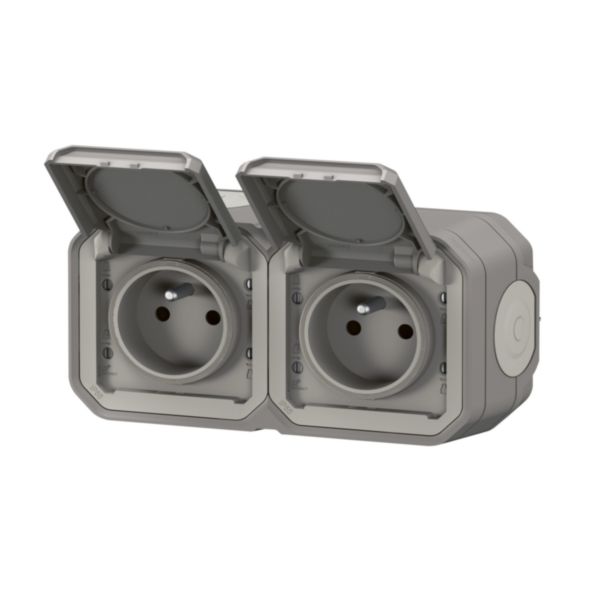

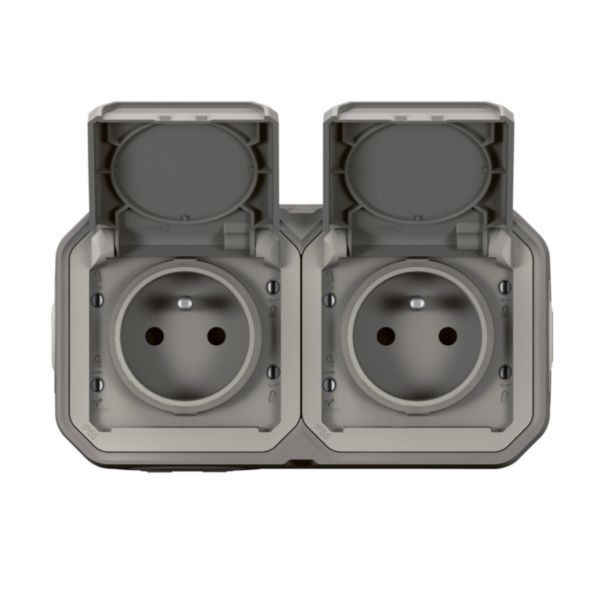

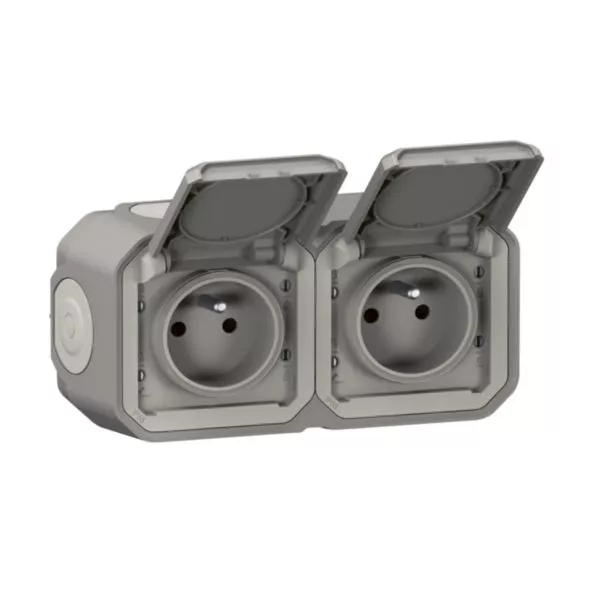

Double prise de courant précâblée 2x2P+T horizontale étanche Plexo livrée complète pour fixation saillie - gris

Ref. 069768L
Plexo
LEGRAND

Plexo complet saillie, une double prise de courant étanche permettant le branchement d'un appareil électrique dans des lieux humides

31,05 €

Tarif professionnel de référence HT
hors éco-contribution

A reçu le prix iF Design Award 2022

Caractéristiques produit

Prise de courant 2P+T 16A 250V - Connexion rapide sans outil avec repérage couleur
Produit complet, prêt à être installé en saillie
IP55 : protégé contre les poussières et les projections d'eau à la lance de toutes directions
IK07 : résistance à un choc de 2 joules

Avantages

Un boîtier composé d'une platine et d'un cadre - La platine de faible épaisseur et très rigide, permet une fixation aisée sur le support mural et une grande liberté de mouvement pour le câblage des fils
Une fixation du mécanisme sur la platine symétrique à 90° qui permet l'arrivée des câbles/tubes par le haut, le bas, la droite ou la gauche tout en gardant l'ouverture du volet de la prise vers le haut

Les + installation

Le concept de platine faible profondeur facilite le câblage des fils, qui peut être réalisé mécanisme clipsé ou déclipsé.
Pour fixer la platine sur des parois maçonnées (parpaings, enduits, briques, plâtre, etc.), privilégiez des chevilles universelles type COLORTECH 6X35 de chez Spit.
Pour une installation sur cloisons creuses, préférez des chevilles type DRIVA® ou STELLIX de chez Spit.
En multiposte, les 2 points de fixation repérés par des trous oblongs sont suffisants pour assurer la bonne tenue du boîtier sur le support de pose.

Information sur la gamme

Plexo est une gamme d'appareillage étanche adaptée à l'ensemble des chantiers : résidentiels, tertiaires et industriels. Disponible en version complète saillie et encastrée pour les fonctions essentielles, elle existe également en composable pour plus de flexibilité. L'adaptateur Mosaic™ permet d'enrichir l'offre disponible dans la gamme Plexo. L'univers Plexo est décliné en 4 couleurs : gris, anthracite, blanc et sable.En complément, les offres Plexo 66 et Soliroc permettent de répondre à des applications qui nécessitent une protection renforcée.

Documentation et conseils de pose

Page catalogue et annexes

Page commerciale (p.738 édition 2022)

Fiches techniques / Guides métier

Documents & argumentaires commerciaux

Plexo : de tous temps avec vous

Caractéristiques techniques

Modèle Broche de contact de protection
Pôle neutre sectionné simultanément Non
Type de contact de protection Rond
Nombre de contacts actifs (ronds) 4
Equipé d'un signal lumineux complémentaire Non
Nombre de poste(s) 2
Nombre de modules 4
Nombre de phases 1
Impression/marquage Degré de protection (IP)
Type de connexion Borne automatique
Avec volet de protection Oui
Avec eclips / protection enfant Oui
Avec zone de texte/surface d'inscription Non
Couleur Gris
Numéro RAL (équivalent) 7046
Finition métallique Non
Transparent Non
Verrouillable Non
Mécanisme d'éjection Non
Encastrement isolé Non
Avec éclairage fonctionnel Non
Avec éclairage d'orientation Non
Protection contre les surtensions Non
Protection différentielle Non
Avec microfusible Non
Alimentation spéciale Sans alimentation spéciale
Mode de pose Saillie
Type de fixation Fixation avec vis
Matériau Plastique
Qualité du matériau Thermoplastique
Sans halogène Oui
Finition Non traité
Finition de la surface Mat
Traitement antimicrobien Non
Repiquage possible Non
Avec interrupteur Non
Prise inclinée ou inclinable Non
Calibre 16 A
Tension nominale 250 V
Fréquence 50-60 Hz
Adapté à la classe de protection (IP) IP55
Résistance aux chocs (IK) IK08
Largeur d'appareil 141.5 mm
Hauteur d'appareil 70.5 mm
Profondeur d'appareil 47.5 mm
Compatible avec Apple HomeKit Non
Compatible avec Amazon Alexa Non
Compatible avec Google Assistant Non
Compatible IFTTT Non
Avec répéteur de signal Wi-Fi Non
Avec haut-parleur bluetooth intégré Non
Pour « conditions difficiles » (selon VDE) Non
Temperature d'utilisation /d'installation -10-40 °C
Temperature de stockage -25-60 °C
Type de tension AC
Power Delivery Non
Indication de repérage des bornes de raccordement Oui
précâblé Oui
Capacité des bornes 1.5-2.5 mm²
Nature du cable pour connexion Souple ou rigide
Section de câble 1.5-2.5 mm²
Diamètre de tube pour produit saillie 16-25 mm
Maintien du cable Non applicable
Composition Mécanisme complet avec cadre
Objet connecté Non
nombre d'unités 2
EAN/Gencode 3414971882614

Logiciels et configurateurs

Logiciels métiers

Objet BIM

Prescription

CCTP – Fiches d'aide à la rédaction

CCTP Plexo et appareillages étanches

Support d’aide à la prescription

3D_LG-069768L.stp

Engagement RSE & Respect des normes et réglementations

Certificats et agréments

Profil Environnemental Produit

LGRP-01602-V01.01-FR.pdf

Substances réglementées

Questions fréquentes

Question sur un produit

Quelle intensité peut supporter une prise Plexo™ ?

Une prise électrique Plexo peut supporter de 16A à 32A selon les produits. La norme NF C 15-100 indique l’intensité maximale d’une prise de courant et détermine les appareils qu’il est possible de brancher dessus.
