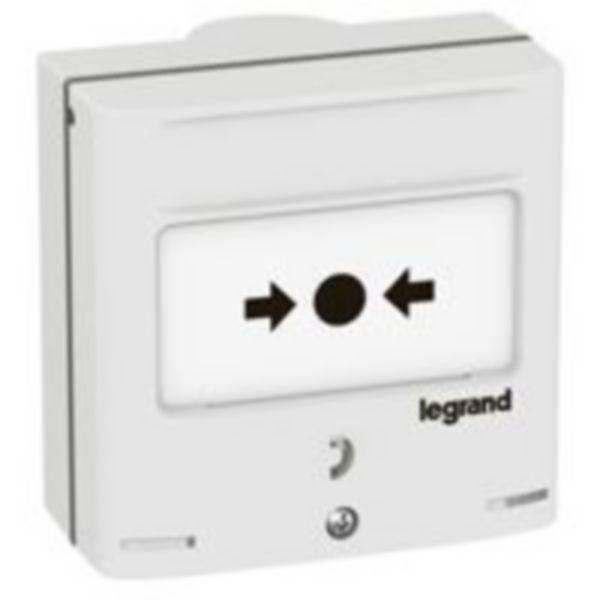

Dispositif de commande pour coupure à 2 contacts avec voyant de signalisation - IP30 - IK07
Boîtiers de couleur blanc RAL9003
Equipé de 2 contacts O/F - 5A sous 4V=- 1A sous 48V= - 6A sous 250V~
Equipé de : - 2 voyants de signalisation technologie LED (1 vert, 1 rouge) 230V libres de câblage - 1 membrane déformable réarmable en face avant par outil spécifique livré (référence 038038)- borniers à connexion automatique

Avantages

Permet, via le 2ème contact, le renvoi de l’information de déclenchement vers une alarme technique
Permet de signaler en face avant via 2 voyants, le changement d’état du dispositif commandé (exemple : bobine de commande d'un disjoncteur

Les installation

Installation :- en saillie (dimensions avec socle : 90mm x 90mm x 57mm)- en encastrée (dimensions : 90mm x 90mm x 24mm) dans boîte d'encastrement diamètre 67mm- sur goulotte références 010463 ou 010464 (35mm x 105mm ou 50mm x 105mm) avec le support universel référence 010913

Les utilisation

Reçoit les accessoires pour coffrets de sécurité

Recommandations / restrictions d’usages

Possibilité d’ajouter un volet transparent référence 038097 (plombable) afin d’éviter les manoeuvres accidentelles
Possibilité d’ajouter en option un indicateur mécanique d’état référence 138093 afin de renforcer ou de compléter la signalisationd’état du DM

Documentation et conseils de pose

Pages catalogue & annexes

Notices / Guides mise en œuvre

Notice LE07339AB Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.

Caractéristiques techniques

Type de signalisation Autre
Hauteur 90 mm
Largeur 90 mm
Profondeur 57 mm
Système radio Non
Avec disque en verre Non
Avec couvercle en papier Non
Couleur Blanc
Consommation d'énergie 12 W
Matériau Plastique
Classe de protection (IP) IP30
Homologation VdS Non
Résistance aux chocs (IK) IK07
Temperature d'utilisation /d'installation -10-55 °C
Temperature de stockage 0-55 °C
Mode de pose Saillie/encastré
Conforme à la Réglementation pile ou batterie Non
EAN/Gencode 3414970520593

Normes et réglementations

Directive RoHS

Produit conforme à la réglementation Attestation de conformité RoHS

Réglementation REACH

Déclaration fabricant

Pièces détachées

Commande réservée aux professionnels
Délais de 15 jours à 3 semaines à réception de commande
À commander à votre distributeur en matériel électrique

Garantie des pièces détachées

Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.

Ref.	Désignation.	Voir le produit
0 380 38	Lot de 10 clés de réarmement pour déclencheurs manuels DM

Toutes les indications mentionnées sur le présent e-catalogue (caractéristiques et cotes) sont susceptibles de modifications, elles ne peuvent donc constituer un engagement de notre part. La présente notice est réservée aux professionnels exclusivement. Nous rappelons que tout produit doit être installé conformément aux règles d'installation par un professionnel qualifié.
