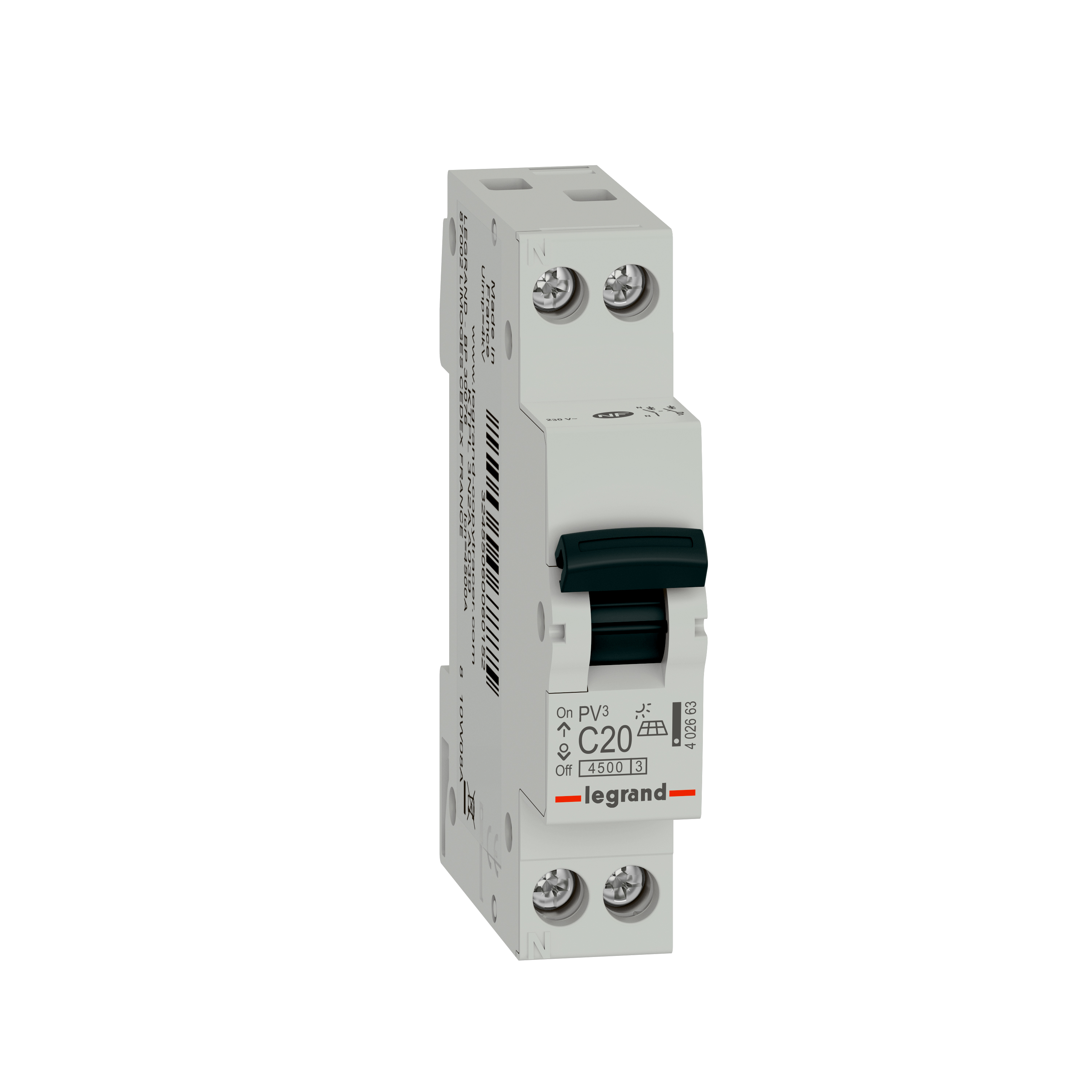

Disjoncteur PV³ Photovoltaïque AC 4500A arrivée et sortie borne à vis - 1P+N 230V~ 20A courbe C - 1 module

  • Ref. 4 026 63
  • PV³
  • LEGRAND

PV³, disjoncteur modulaire Phase+Neutre magnétothermique à coupure pleinement apparente pour la commande, la protection et le sectionnement des circuits électriques, dédié au coffret AC dans une installation photovoltaïque

29,94 €

Tarif professionnel de référence HT
hors éco-contribution

fabrique-en-france
  • Produit de vente courante habituellement stocké sur plateforme distributeur
  • Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

  • Gamme dédiée aux installations photovoltiques résidentielles - partie AC : Disjoncteur PV³ uni + neutre 230V~ pouvoir de coupure : 4500A conforme à la norme NF EN 60898-1 - Seuil de déclenchement en cas de court-circuit entre 10A et 20A
  • Protection des départs : vis/vis
  • Intensité nominale 20A - Courbe C (déclenchement magnétique entre 5In et 10In)
  • Niveau maximal de limitation de l’énergie de passage (classe de limitation d’énergie 3 selon la norme IEC 60898-1)
  • Bornes protégées contre le toucher IP20, appareil câblé

Les + installation

Accepte le passage du peigne d'alimentation

Les + utilisation

Adapté à la protection de la partie AC d'une installation photovoltaïque résidentielle

Fiches techniques / Guides métier

Documents & argumentaires commerciaux

  • Profondeur d'encastrement 44 mm
  • Courbe C
  • Nombre de pôle(s) 2
  • Nombre de pôles protégés 1
  • Calibre 20 A
  • Tension 230 V
  • Tension d'isolement assignée (Ui) 250 V
  • Tension assignée de tenue aux chocs (Uimp) 4 kV
  • Pouvoir de coupure assigné selon EN 60898 à 230 V (Icn) 4.5 kA
  • Type de tension AC
  • Fréquence 50-60 Hz
  • Classe de limitation d'énergie (I²t) 3
  • Montage encastré Oui
  • Pôle neutre sectionné simultanément Oui
  • Degré de pollution 2
  • Produits auxiliaires associables Oui
  • Largeur en nombre de modules 2
  • Classe de protection (IP) IP20
  • Antidéflagration Non
  • Largeur 17.8 mm
  • Hauteur 88.7 mm
  • Profondeur 77.5 mm
  • Résistance aux chocs (IK) IK04
  • Temperature de stockage -40-70 °C
  • Tension nominale (Un) 210-250 V
  • Sens de l'alimentation électrique Par le haut ou le bas
  • Indication de repérage des bornes de raccordement Oui
  • Couleur Gris
  • Numéro RAL 7035
  • Sans halogène Oui
  • Type de connexion Borne à vis
  • Type de connexion Peigne et câble
  • Avec zone de texte/surface d'inscription Non
  • Mode de pose Rail DIN
  • Type de borne Borne à vis
  • EAN/Gencode 3414972867368
