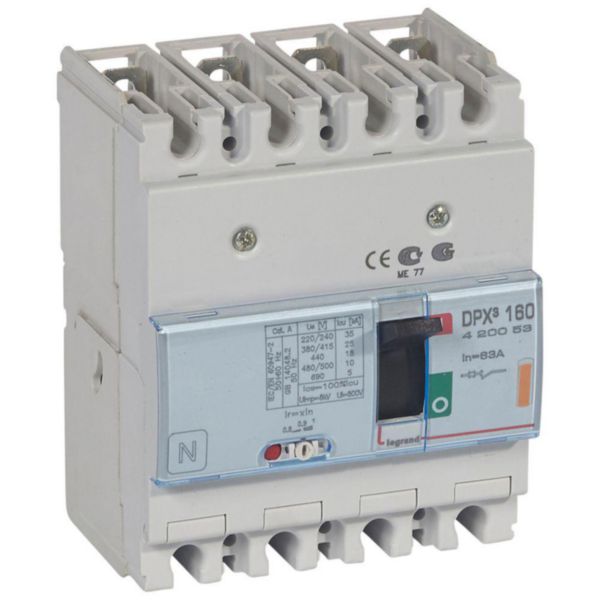

Disjoncteur magnétothermique DPX³160 pouvoir de coupure 25kA 400V~ - 4P - 63A
Ref. 4 200 53
DPX³ LEGRANDDPX³, disjoncteur de puissance boîtier moulé, une solution optimale permettant de répondre aux exigences de protection des installations tertiaires et industrielles
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Disjoncteur de puissance DPX³160 à déclencheur magnétothermique
- Pouvoir de coupure Icu 25kA (400V~) - 4P - In : 63A
- Thermique réglable de 0,8In à 1In - Magnétique fixe : 400A de 16A à 40A ou 10In de 63A à 160A
- Reçoit les accessoires et les auxiliaires communs DPX³
- Se monte sur rail symétrique ou sur platine dans les coffrets et armoires XL³ - Conforme à la norme NF IEC 60947-2
Les installation
Livré avec :- vis de fixation- bornes à cage , raccordement 70mm² maximum en câble souple et jusqu'à 120mm² en câble rigide avec accessoire
Les utilisation
Disjoncteur de puissance, "boîtier moulé", qui assure la coupure, la commande, le sectionnement et la protection des lignes électriques basse tension
Information sur la gamme
Adaptée à tous les chantiers, la gamme DPX³ propose 4 tailles de disjoncteurs de puissance, pour des calibres entre 16 A et 1600 A et des pouvoirs de coupure allant de 16 à 100 kA. Elle offre également un large choix de versions permettant de répondre à toutes les exigences : déclencheurs magnétothermiques ou électroniques selon le niveau de protection requis, appareils fixes, débrochables et extractibles selon le niveau de maintenance souhaité et disjoncteurs différentiels. Avec les disjoncteurs DPX³ électroniques à mesure intégrée, il est possible de surveiller les paramètres et les consommations des différents circuits de l’installation, sans appareil ni accessoire supplémentaires. La sélectivité entre les disjoncteurs est optimale grâce aux performances des appareils DPX³, dans les configurations critiques, la sélectivité dynamique et la sélectivité logique offertes par les unités de protection des DPX³ électroniques permettent d’assurer une continuité de service maximale.
Documentation et conseils de pose
Pages catalogue & annexes
- Page technique (p.402 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (p.403 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (courbes de fonctionnement édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (dimensions édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix (caractéristiques techniques édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page commerciale (p.395 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- FT_160MT_-_FR.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- F01360EN06_DPX3160_MT.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en œuvre
- Notice Y4220F Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Cahier d'atelier disjoncteurs de puissance boîtiers moulés DPX3 160 et 250 Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- A vos côtés sur tous les tableaux : la puissance en tertiaire de proximité Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Chiffrez vous-même vos tableaux en tertiaire de proximité Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Réalisez facilement vos notes de calcul en tertiaire de proximité Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Courant nominal 63 A
- Tension assignée (Ue) 220-690 V
- Pouvoir de coupure 25 kA
- Réglage de courant du déclencheur de surcharge 50.4-63 A
- Plage de réglage du déclencheur de court-circuit retardé de courte durée 630-630 A
- Plage de réglage du déclencheur de court-circuit non retardé 630-630 A
- Type de construction de l'appareil Technique d'encastrement fixe pour appareil encastré
- Protection intégrée contre les mises à la terre accidentelles Non
- Type de raccordement du circuit principal Raccordement à vis
- Adapté à un montage de profilés chapeaux Oui
- Montage de profilés chapeaux en option Oui
- Nombre de contacts auxiliaires à ouverture 1
- Nombre de contacts auxiliaires à deux directions 1
- Relais de signalisation de déclenchement disponible Oui
- Avec déclencheur à sous-tension intégré Oui
- Nombre de pôle(s) 4
- Position du raccordement de circuit principal Frontal
- Finition de l'élément d'actionnement Manette / levier
- Appareil complet avec unité de protection Oui
- Commande motorisée intégrée Non
- Commande motorisée en option Oui
- Classe de protection (IP) IP30
- EAN/Gencode 3245064200530
