dooxie, une commande d'éclairage avec support permettant un rattrapage en cas de dérive de pose de la boîte d’encastrement, à équiper d'une plaque avec un design dans l'air du temps
104,20 €
Tarif professionnel de référence HT
hors éco-contribution
- Information produitStock Legrand sous 10 jours ouvrés à réception de la commande distributeur
Caractéristiques produit

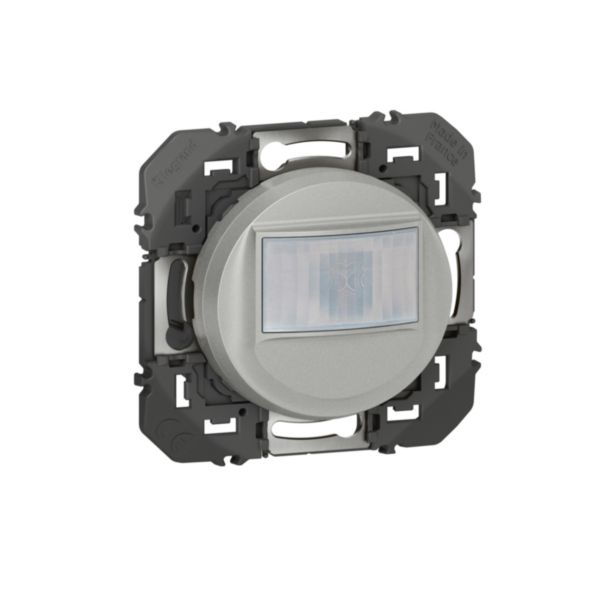

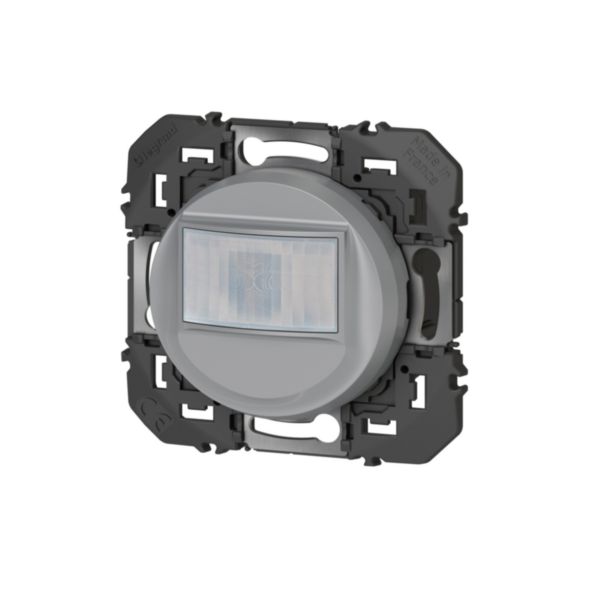

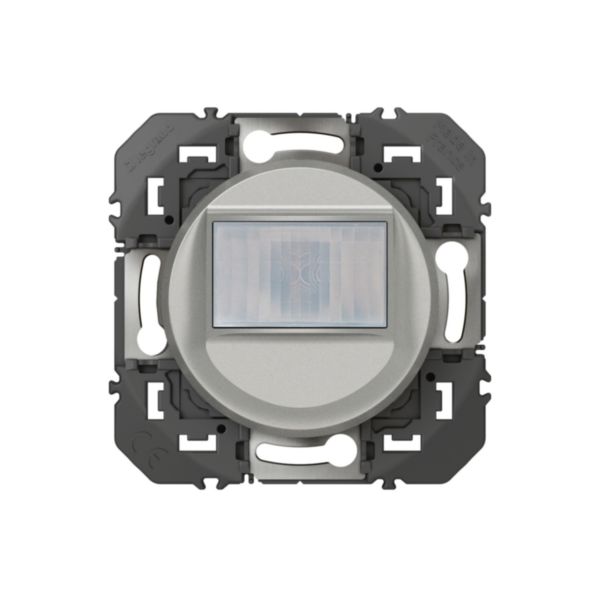

- Détecteur de mouvement avec ou sans dérogation, câblage 3 fils avec Neutre dooxie finition effet aluminium - À équiper d'une plaque
- Permet la commande de lampes :
- 500W LEDs/fluocompact
- 2000W Halogène
- 1000VA LEDs, CFLs, Halogène, tube fluo avec ballast ferromagnétique ou électronique - Compatible avec boîte d'encastrement profondeur 40mm
- Livré avec coque de protection chantier à charnières : protège le produit de la poussière et des éclaboussures de peinture et permet au mécanisme de rester utilisable pendant le chantier
Avantages
- La fixation du mécanisme se fait sur un jeu innovant de plaquettes métalliques mobiles - En multiposte cela facilite l'assemblage des mécanismes
- Ces plaquettes métalliques améliorent la rigidité du support afin d'éviter sa déformation au moment du serrage des vis - La mobilité du jeu de plaquettes (2mm d'amplitude) permet un rattrapage d'alignement du mécanisme en horizontal
- Dispose d'un mode de fonctionnement maître/esclave
Les + installation
Peut être installé en encastré (dans boîte d'encastrement) ou en saillie (sur cadre saillie) - Livré avec support permettant un rattrapage angulaire (-13°/+11°) : facilite la mise à niveau du mécanisme lorsque la boîte n'est pas parfaitement horizontale
Les + utilisation
Compatibilité avec un large panel de ampoules LEDs, permet de réaliser des économies
Recommandations / restrictions d’usages
- Usage en intérieur uniquement
Information sur la gamme
dooxie™ est une gamme d'appareillage simple et moderne qui propose plus de 100 fonctions indispensables et également des fonctions connectées. En complet ou en composable, à équiper de plaque monoposte carrée ou ronde ou multiposte carrée, dooxie™ propose également des fonctions en IP 44. La fixation dans la boîte d'encastrement peut se faire à vis ou à griffes, disponibles en 3 profondeurs pour la rénovation avec une plaque entraxe 57 mm. La mise en oeuvre est facilitée avec des fonctionnalités telles que dooxie vario qui permet grâce à son support intégré, un rattrapage angulaire de 20% en plus en cas de dérive de pose de la boîte d'encastrement. Le transformeur permet de construire 5 fonctions d'éclairage à partir d'une seule référence, la prise easyréno permet grâce à sa profondeur faible de remplacer une prise existante.
Documentation et conseils de pose
Page catalogue et annexes
- Page Commerciale (p.14 édition 2023) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F04318FR-00.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- F04318EN-00.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en oeuvre
- Notice LE14229AB Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- dooxie : boostez votre imagination Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Modèle Détecteur de mouvement
- Type de capteur Infrarouge
- Avec interface DALI Non
- Régulation de la lumière Non
- Commande HVAC Non
- Marche forcée Non
- Arrêt forcé Non
- Spécial animaux Non
- Protection au ras du mur Non
- Avec détection du champ arrière Non
- Interconnectable Non
- Angle de balayage 170 °
- Hauteur de montage optimale 1.2 m
- Fonction d'éclairage de la cage d'escalier Oui
- Commutateur de pontage Non
- Largeur de portée max. 6 m
- Portée de présence max. 32 m²
- Longueur de portée max. 8 m
- Adapté pour une transmission sans fil Non
- Commandable à distance Oui
- Télécommande fournie Non
- Sensibilité ajustable Oui
- Luminosité de déclenchement ajustable Oui
- Avec voyant Oui
- Auto-apprentissage de la fonction luminosité Non
- Possibilité de cablage d'un variateur déporté Non
- Mode de pose Encastré
- Adapté à un montage au plafond Non
- Montage mural Oui
- Type de connexion Borne à vis
- Matériau Plastique
- Qualité du matériau Thermoplastique
- Sans halogène Oui
- Finition Laqué / peint
- Traitement antimicrobien Non
- Couleur Aluminium
- Transparent Non
- Classe de protection (IP) IP20
- Résistance aux chocs (IK) IK04
- Type de tension AC
- Fréquence 50-60 Hz
- Tension nominale (Un) 110-240 V
- Durée de marche min. 5 s
- Durée de marche max. 30 min
- Angle de détection horizontal 85-85 °
- Plage de rotation du capteur, horizontale 0-0 °
- Plage de rotation du capteur, verticale 0-0 °
- Luminosité de déclenchement 5-1275 lx
- Puissance de coupure max. 2000 W
- Puissance max. de commutation LED 500 W
- Adapté à une charge C Oui
- Température 5-35 °C
- Nombre de zones de détection 1
- Commande auxiliaire possible Oui
- Fonction d'alarme Non
- Avec capteur acoustique Non
- Largeur 45 mm
- Hauteur 45 mm
- Profondeur 43.3 mm
- Largeur d'encastrement 40.5 mm
- Profondeur d'encastrement 24 mm
- Longueur d’encastrement 40.5 mm
- Profondeur min. de la boîte d'encastrement 30 mm
- Avec câble de raccordement Non
- Compatible avec Apple HomeKit Non
- Compatible avec Google Assistant Non
- Compatible avec Amazon Alexa Non
- Compatible IFTTT Non
- Temperature d'utilisation /d'installation 5-35 °C
- Temperature de stockage -10-70 °C
- Consommation en veille 0.06 mA
- Neutre obligatoire Oui
- Indication de repérage des bornes de raccordement Oui
- Capacité des bornes 1.5-2.5 mm²
- Nature du cable pour connexion Souple ou rigide
- Avec zone de texte/surface d'inscription Non
- Nature d'embout entrée de cable Non applicable
- Entre axe de fixation horizontale 59.9-60.1 mm
- Interrupteur automatique Oui
- EAN/Gencode 3414972395342
