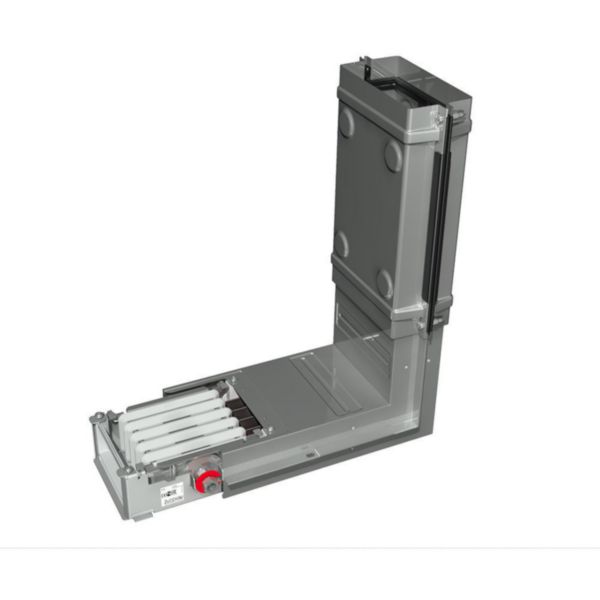

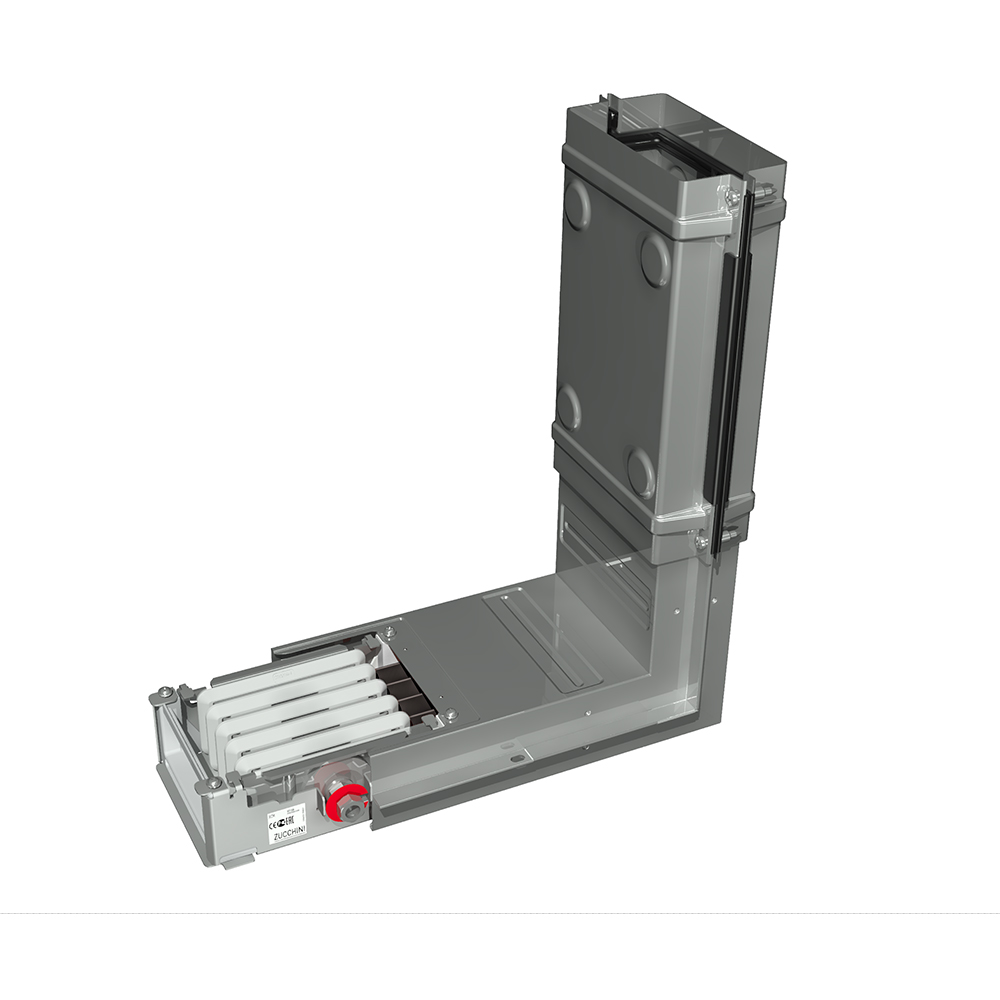

Coude horizontal pour canalisation électrique préfabriquée XCM 160A pour changement de direction à 90° à gauche

• Coude horizontal à gauche 160A
• Degré de protection IP55
• Enveloppe XCM en acier galvanisé utilisé comme terre de protection (PE), isolateurs des conducteurs en plastique renforcé de fibre de verre, assurant un degré d'auto-extinction V0, l'ensemble du jeu de barres est ignifugé conformément à la norme IEC 60332-3
• Pertes par effet Joule au courant nominal P=43 W/m
• Conforme aux normes EN 61439-6 et IEC 61439-6

Recommandations / restrictions d’usages

• Si le monobloc a été mal serré, la tête de l'écrou de cisaillement empêchera la fermeture de l'accouplement mécanique - Les brides de raccordement et les joints d'étanchéité servent de protection à l'élément pendant le transport et assurent leur degré de protection ainsi que leur rigidité mécanique lors de l'installation

Information sur la gamme

XCM couvre des intensités de 160 A à 1000 A, avec des conducteurs en alliage d'aluminium, et de 250 A à 1000 A avec des conducteurs en cuivre électrolytique. Le système XCM est conforme à la norme EN/IEC 61439-6 , et garantit un degré de protection standard allant jusqu'à IP55, un indice de protection mécanique IK 10.La conception XCM et la qualité des composants garantissent fonctionnalité maximale, facilité d'installation et performances techniques pour le metteur en œuvre comme pour l’exploitant :• Largeur de gamme sur les configurations d’éléments droits et accessoires• Longueurs pourvues de barrières anti-feu (EN 1366-3) et structures garantissant une résistance dans le temps contre la propagation des flammes, la transmission des gaz et la transmission de la chaleur• Solution commune de boitiers de dérivation jusqu’à 1000A avec les canalisations électriques préfabriquées XCP-S et XCP-HP, dédiées aux fortes puissances• Eléments droits et coudes livrés avec un élément monobloc pré-assemblé qui facilite et sécurise l'installation du système, le transport et le stockage• Performances générales et électriques élevées : Tenue en courant admissible Icw, Tensions nominales d’emploi et d’isolement de 1000V, pertes à effet joules réduites pour une performance Energétique optimale.
