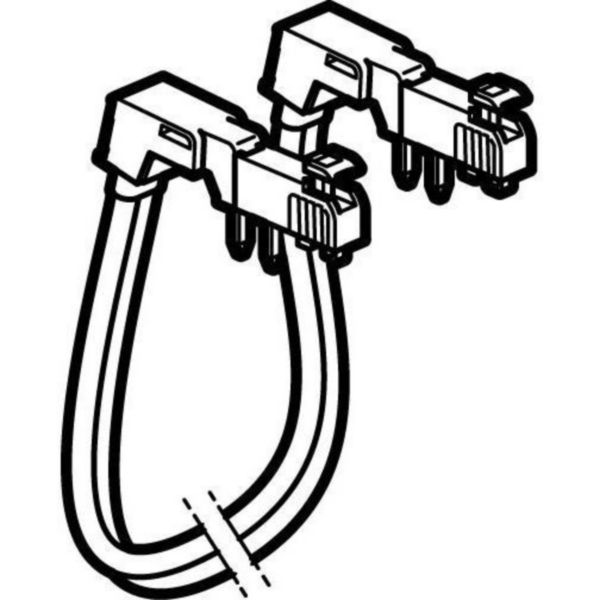

Cordon de repiquage entre 2 rangées de disjoncteur 1P+N à connexion automatique - section 2x10mm²
Ref. 4 049 27
HX³ LEGRANDAccessoire de raccordement pour répartition optimisée
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Produit de vente courante
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Cordon de repiquage Phase + Neutre à connexion automatique
- Câble H07-VH (classe 6) permettant de distribuer une intensité de 63A
- Section 2x10mm²
Les utilisation
Permet le repiquage entre 2 rangées DNX³ ou DX³ Uni + Neutre pour l'alimentation d'une autre rangée
Information sur la gamme
De l'armoire de puissance au tableau divisionnaire, l'offre des enveloppes Legrand XL³ s'intègre dans tous les locaux techniques. De nombreuses innovations assurent un montage rapide et sûr, une réelle liberté de configuration et un gain de temps appréciable lors des opérations de maintenance et d'extension. Composée d'une offre : d'armoires de distribution composable XL³ 6300 et XL³ 4000 conçues pour atteindre un IS 333 et une forme 4b grâce à un large choix d'équipements pour atteindre tous les niveaux de formes et tous les IS jusqu'au 333 et avec une adaptation aisée au local technique grâce à 3 profondeurs et 3 largeurs, jumelables côte à côte ou dos à dos, de coffrets et d'armoires de distribution pour tous les projets avec une mise en œuvre facilitée, un volume de câblage optimisé, une accessibilité totale et un large choix d'équipements de types plastrons, platines pour intégration d'appareils de protection et coupure : armoires et coffrets XL³ 800 métal IP 30 à IP 55, armoires et coffrets XL³ 400 isolants IP 30 à IP 43, de coffrets divisionnaires design et prêts à l'emploi XL³ 125 et XL³ 160 isolants, métal ou encastrés.
Documentation et conseils de pose
Pages catalogue & annexes
- Page commerciale (p.509 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page commerciale (p.468 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix ( Les essentiels pour vos tableaux résidentiel édition 2023) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page commerciale (p.469 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en œuvre
- Notice LE02784AA-03 Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- La répartition horizontale et verticale optimisée Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- ÉCOSYSTÈME Drivia : amplifier la performance Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Type raccordement 1 Fiche à contact de protection CEE 7/4 (type F)
- Entrée de câble connexion 1 À angle droit
- Mode de raccordement selon IEC 60320, raccordement 1 Autre
- Type raccordement 2 Autre
- Entrée de câble connexion 2 Coudé
- Mode de raccordement selon IEC 60320, raccordement 2 Autre
- Système de connecteur orienté système Oui
- Nombre de conducteurs 2
- Section nominale du conducteur 10 mm²
- Longueur 580 m
- Matériau de la gaine Polychlorure de vinyle (PVC)
- Résistance à la température 70-70 °C
- Calibre 63 A
- Tension nominale (Un) 250-250 V
- Fréquence 50-60 Hz
- Couleur de gaine Autre
- Conduit spiralé Non
- Avec conducteur de protection Non
- Classe de protection (IP) IP2X
- Résistant à l'huile selon IEC 60811-404 Non
- Avec interrupteur pour câble souple Non
- Diamètre externe approx. 5 mm
- Résistance aux chocs (IK) Non applicable
- Temperature de stockage -40-70 °C
- EAN/Gencode 3245064049276
