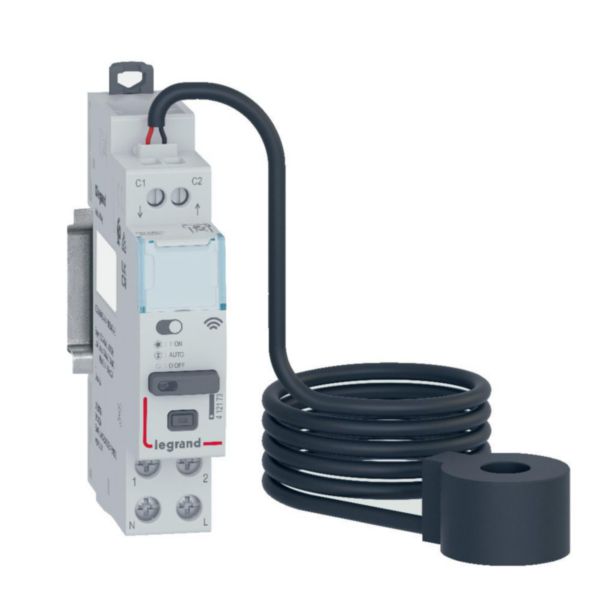

- Contact sec connecté Drivia with Netatmo avec contact maintenu NO livré avec un transformateur de courant fermé 80A maximum
Contact sec connecté Drivia with Netatmo avec contact maintenu NO livré avec un transformateur de courant fermé 80A maximum
Ref. 4 121 73
Drivia with Netatmo LEGRANDDrivia with Netatmo, le contact sec connecté permet de piloter une charge via l'entrée contact sec et de mesurer la consommation du circuit piloté via l'App Home + Control
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Produit de vente courante
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Equipé d'une entrée contact sec : 12V= à 30V= ou 230V ~ - U minimum 0,01A - maximum 2A
- Contact maintenu NO/NF - Livré avec 1 transformateur de courant fermé 80A maximum
- Permet via l'App. Home + Control, de :
- suivre l'historique de consommation du circuit (journalier, hebdomadaire, mensuel, annuel)
- recevoir des notifications en cas d'atteinte d'un seuil paramétrable
- planifier des scénarios d'allumage et d'extinction des charges associées
- la mise en place d'automatismes via la production solaire - Bornes à vis - 1 module
- Conforme aux normes IEC 60669-2-1, NF EN 60669-2-1 et NF-EN 60669-2-5
Avantages
- Pilotage NO/NF des bornes de recharge pour véhicules électriques telles que Green'up Premium ou tout autre appareil équipé d'une entrée contact sec (gestionnaire chauffage, système d'aération/ventilation, système d'arrosage, pompe à chaleur...)
- Compatible avec les assistants vocaux
- Compatible avec les produits with Netatmo et avec l'App. Home + Control

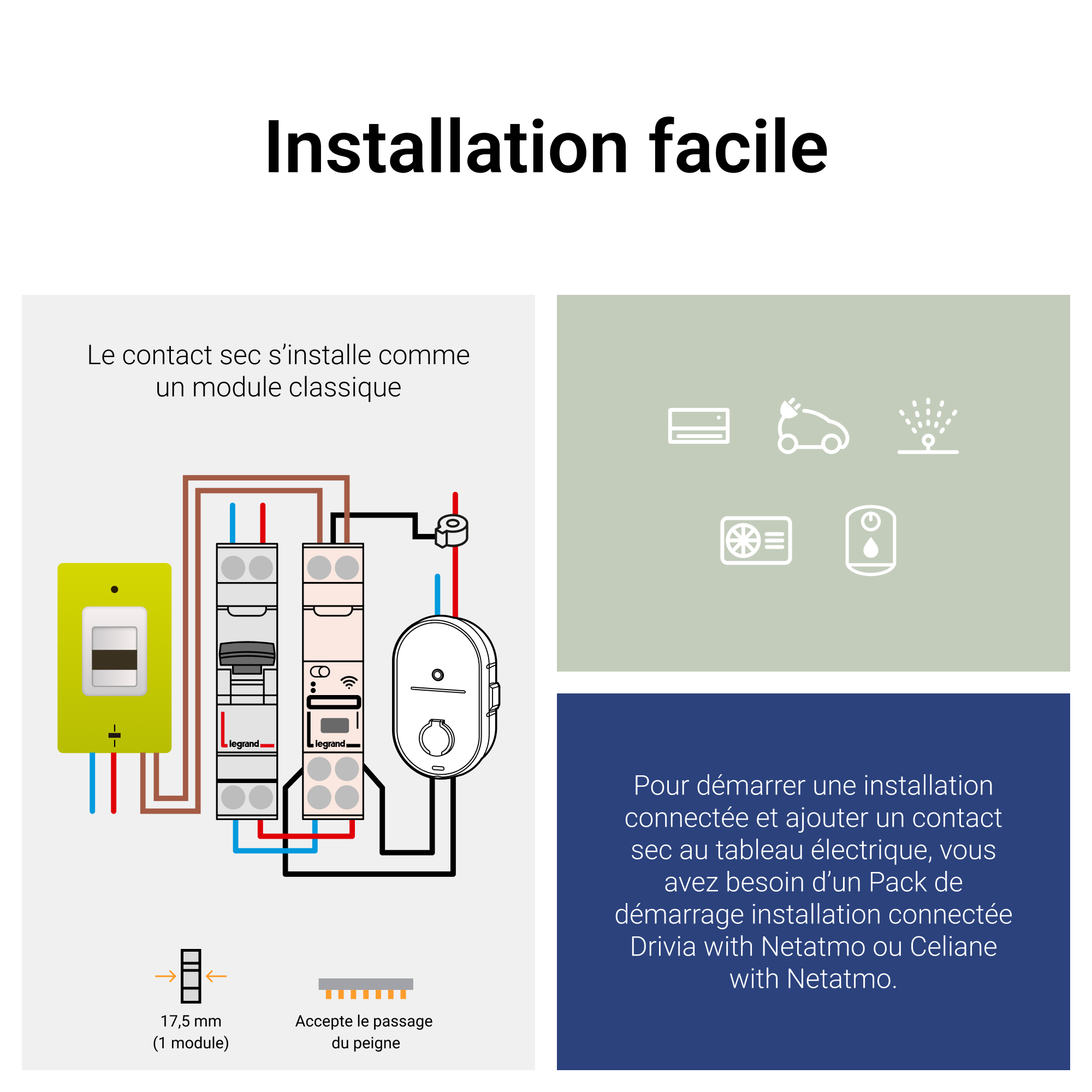

Les installation
Compatible avec la fonction délestage (délesteur connecté, référence 412172) - Accepte le passage du peigne d'alimentation
Les utilisation
Permet de piloter tous types de charges via leur entrée "contact sec" soit en heures creuses/heures pleines ou en ON/OFF (temps réel ou programmé)
Recommandations / restrictions d’usages
- Pour connecter le contact sec, il est nécessaire d'acheter et d'installer au préalable un pack de démarrage connecté ou un module Control
- Ne gère pas les "ouvrants" (volet, portail)
- Nécessite une protection de type disjoncteur ou fusible 2A
Information sur la gamme
Drivia™ with Netatmo propose des produits modulaires connectés à installer directement dans le tableau électrique, compatibles avec l'application Home + Control et les principaux assistants vocaux. Ces fonctions permettent de contrôler la production et la consommation d'énergie et de réduire la facture grâce aux fonctionnalités de gestion et contrôle de l'énergie. La mise en oeuvre est simple avec un câblage classique et intuitif avec l'appairage des autres fonctions with Netatmo
Documentation et conseils de pose
Pages catalogue & annexes
- Page commerciale (p.592-593 édition 2023) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix (mesure et supervision dans le tableau électrique édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix installations connectées "with Netatmo" (p.572, 573 et 575 édition 2023) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix ( Les essentiels pour vos tableaux résidentiel édition 2023) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F03387EN-01 (Connected Dry contact).pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- F03387FR-01 (Contact sec connecté).pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en œuvre
- Notice LE12973_FR Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- Ma maison simplement connectée : découvrez le guide du Pro Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- ÉCOSYSTÈME Drivia : amplifier la performance Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Tension d'alimentation CA 50 Hz 100-240 V
- Tension d'alimentation CA 60 Hz 100-240 V
- Type de tension d’alimentation AC
- Nombre d’entrées numériques 1
- Nombre de sorties numériques 1
- Entrées numériques configurables Non
- Sorties numériques configurables Non
- Courant d'entrée au signal 1 0.5 mA
- Tension admissible à l'entrée 0-240 V
- Type de tension d'entrée AC
- Type de sortie numérique Relais
- Tension admissible à la sortie 5-250 V
- Type de tension de sortie AC/DC
- Protection contre les courts-circuits, sorties disponibles Non
- Nombre d'interfaces matérielles Wireless 1
- Avec interface optique Non
- Protocole pris en charge pour TCP/IP Non
- Protocole pris en charge pour PROFIBUS Non
- Protocole pris en charge pour CAN Non
- Protocole pris en charge pour INTERBUS Non
- Protocole pris en charge pour ASI Non
- Supporte le protocole KNX Non
- Supporte protocole Modbus Non
- Protocole pris en charge pour Data-Highway Non
- Supporte le protocole DeviceNet Non
- Protocole pris en charge pour SUCONET Non
- Protocole pris en charge pour LON Non
- Protocole pris en charge pour PROFINET IO Non
- Protocole pris en charge pour PROFINET CBA Non
- Protocole pris en charge pour SERCOS Non
- Protocole pris en charge pour Foundation Fieldbus Non
- Protocole pris en charge pour EtherNet/IP Non
- Protocole pris en charge pour AS-Interface Safety at Work Non
- Protocole pris en charge pour DeviceNet Safety Non
- Protocole pris en charge pour INTERBUS-Safety Non
- Protocole pris en charge pour PROFIsafe Non
- Protocole pris en charge pour SafetyBUS p Non
- Protocole pris en charge pour autres systèmes de bus Non
- Standard radio Bluetooth Non
- Standard radio WLAN 802.11 Non
- Standard radio GPRS Non
- Standard radio GSM Non
- Standard radio UMTS Non
- Maître IO-Link Non
- Composants système Non
- Classe de protection (IP) IP3X
- Finition du raccordement électrique Raccordement à vis
- Temps de retard en cas de changement de signal 200-300 ms
- Raccordement au bus de champ possible sur coupleur de bus séparé Non
- Montage possible sur barres profilées Oui
- Montage mural/direct possible Non
- Encastrement frontal possible Non
- Montage sur rack possible Non
- Adapté aux fonctions de sécurité Non
- SIL conformément à IEC 61508 Sans
- Niveau de performance selon EN ISO 13849-1 Sans
- Matériel associé (Ex ia) Non
- Matériel associé (Ex ib) Non
- Catégorie de protection contre les explosions pour le gaz Sans
- Catégorie de protection contre les explosions pour la poussière Sans
- Largeur 17.8 mm
- Hauteur 95.9 mm
- Profondeur 71 mm
- EAN/Gencode 3414972324885
Formations et services
Formations
- Formation Legrand - Sobriété énergétique : réaliser des économies d’énergie avec les solutions connectées - PR1203
- E-learning Legrand : introduction à la maison connectée - AF0203
- E-learning : Introduction au tableau électrique connecté - AF0302
- E-learning Legrand : Le contact sec connecté - AF0308
- E-learning Legrand : Branchés SOBRIÉTÉ - AF0804
Normes et réglementations
Certificats et agréments
Directive RoHS
- Produit conforme à la réglementation Attestation de conformité RoHS
Réglementation REACH
Questions fréquentes
Utilisation des produits
Comment mesurer la consommation de mon logement pour respecter les exigences de la RE2020 ?
Pour mesurer la consommation d'énergie d'un logement et respecter les obligations de la RE2020, notamment l’objectif de performance énergétique, découvrez le tableau électrique connecté Drivia with Netatmo. Idéal en neuf comme en rénovation, il permet à vos clients de contrôler tous... En savoir plus
Utilisation de mes produits connectés
Quelles fonctions sont apportées par le Contact sec connecté ?
Le contact sec connecté with Netatmo propose plusieurs fonctions, soit la mesure de la consommation de l'appareil auquel il est associé (via le tore de mesure fourni avec le module - monophasé, 80A), le report d'état ainsi que le pilotage ) distance (ON/OFF). En savoir plus
Le Contact sec connecté pemet-il de piloter des appareils tels que les volets roulants ou les portes de garage?
Le Contact sec connecté à des contacts dits "maintenus" afin de réaliser des actions complètes, telles que ON ou OFF. Il n'est donc pas possible de l'associer à des appeils qui nécessitent des arrêtes en milieu de course, tels les portes de garage ou les volets roulants. En savoir plus
Est-ce qu'un Contact sec peut remplacer un contacteur?
Un contact sec connecté n'est pas un contacteur. En effet, ces deux propduits ont des caractéristiques techniquesdifférentes. Le Contact sec est un module de commande qui propose une gestion en très basse tension (domotique). De ce fait, il ne pilote pas en direct les charges comme peut le... En savoir plus
Installation de mes produits connectés
Quels sont les appareils qui peuvent être associés au Contact sec connecté?
Le Contact sec connecté permet de piloter des appareils via leur bornier de control en très basse tension. De nombreux appareils sont de fabrication déjà équippés d'un tel bornier de commande comme des systèmes de chauffage, d'aération, d'arrosage ou bien encore des bornes de véhicule... En savoir plus
