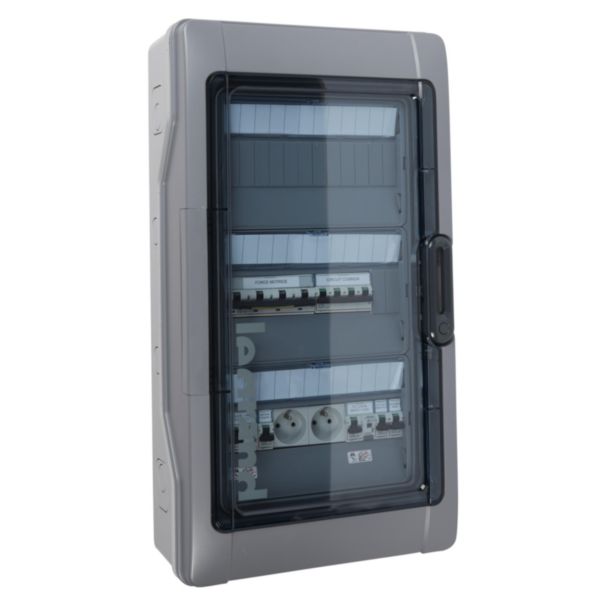

Coffret DTU IP65 IK09 1 départ 80A - arrivée et départ sur bornier

Caractéristiques produit

Documentation et conseils de pose

Caractéristiques techniques

• Mode de pose Saillie
• Nombres de rangées 3
• Nombre de phases 3
• Protection Disjoncteur, combiné interrupteur différentiel/disjoncteur
• Nombre de disjoncteurs miniatures (MCB) monophasés 5
• Nombre de disjoncteurs miniatures (MCB) triphasés 2
• Courbe C
• Pouvoir de coupure assigné selon EN 60898 à 230 V (Icn) 6 kA
• Nombre total de groupes 6
• Nombre de groupes directs 2
• Nombre de groupes de luminaires 3
• Nombre de groupes derrière le disjoncteur différentiel 2
• Nombre de combinaisons interrupteur diff. / disjoncteur avec contact auxiliaire 7
• Nombre de disjoncteurs différentiels 30 mA 2
• Interrupteur principal de protection Non
• Nombre de pôles interrupteur général 3
• Courant assigné de l'interrupteur général 80 A
• Protection RCD entrant Oui
• Protection haute intégrité Non
• Protection fractionnée de la charge Non
• Double protection RCD Non
• Nombre de voies sortantes 5
• Adapté aux données Non
• Groupe de cuisinières Sans
• Groupe de cuisinières adapté comme groupe de courant fort Non
• Avec prise Oui
• Avec transformateur de sonnerie Non
• Protection contre les surtensions Non
• Avec mètre Non
• Matériau du boîtier/corps Plastique
• Classe de protection (IP) IP65
• Hauteur 622 mm
• Hauteur d'encastrement 621 mm
• Largeur 340 mm
• Largeur d'encastrement 336 mm
• Largeur en nombre de modules 12
• Profondeur 161 mm
• Possibilité de montage en saillie Oui
• Type de couverture Porte
• Avec couvercle transparent Oui
• Type de fermeture Cylindre
• Verrouillable Oui
• Couleur Gris
• Numéro RAL 7046
• Capacité du tableau (en nombre de modules) 36
• Résistance aux chocs (IK) IK09
• Temperature d'utilisation /d'installation -25-40 °C
• Temperature de stockage -15-55 °C
• Tension nominale (Un) 220-230 V
• Sens de l'alimentation électrique Par le bas
• Indication de repérage des bornes de raccordement Oui
• Conforme aux tests de mise en service (1000V) Non
• Type de peigne fourni Horizontal
• Nombre de peignes d'alimentation 4
• Nombre de borniers 1
• Nombre de bornes par bornier 1
• Equipé de visière de protection antipluie Non
• Equipé d'une porte ou couvercle Oui
• Livré avec étiquettes d'identification de circuit Oui
• Entre axe de fixation verticale 480-480 mm
• Entre axe de fixation horizontale 180-180 mm
• Nombre de disjoncteurs 5
• EAN/Gencode 3245064019989
