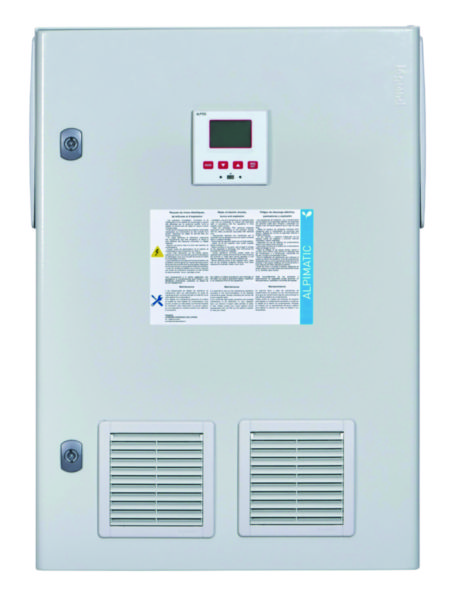

Coffret de compensation automatique Alpimatic 30kVAr à 3 gradins pour réseau triphasé 400V avec disjoncteur intégré

Ref. MH030A40G3DH
Alpimatic
Legrand Energies Solutions

Batterie de condensateurs automatiques à commutation par contacteurs électromécaniques, pilotée par un régulateur varmétrique intégré en coffret pour réseau triphasé

Contacter un commercial

Caractéristiques produit

Coffret de compensation Alpimatic 30kVAr, 3 gradins, avec disjoncteur
Réseau 400V - 50Hz, niveau de pollution max THDU ≤ 4%, THDI ≤ 15%
Coffret IP31 - IK10, IPXXB porte ouverte
Equipé de ventilation naturelle, la température ambiante de l'installation doit rester comprise entre -5/+40°C
Conforme à la norme IEC 61439-2 et 61921

Avantages

La gamme de coffrets Alpimatic est équipées de notre dernière technologie de condensateur sec, IPxxB et protégé par disjoncteur

Les + installation

Le coffret Alpimatic aux dimensions compactes facilite son installation

Les + utilisation

Les coffrets Alpimatic sont conçus pour simplifier les opérations de maintenance. De plus nos coffrets sont IPXXB porte ouverte, pour une sécurité renforcée lors des opérations sous tensions

Recommandations / restrictions d’usages

Pendant son utilisation, votre batterie de condensateurs peut être exposée à différents facteurs qui sont susceptibles d'avoir des conséquences néfastes sur votre produit et d'en réduire la durée de vie. Il est donc important de réaliser les opérations de maintenance selon les précaunisations données dans la documentation liée au produit

Information sur la gamme

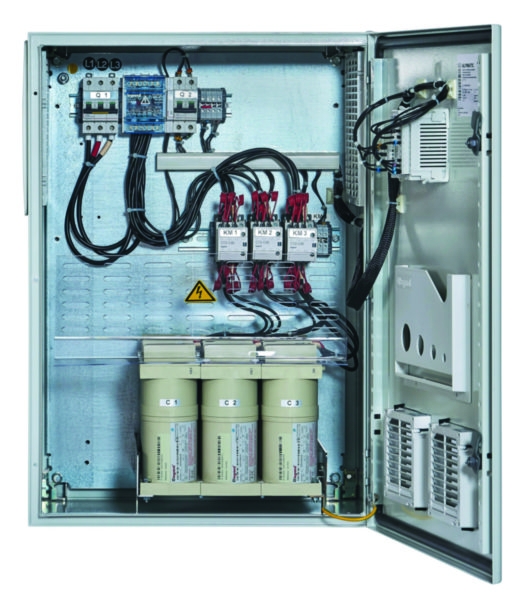

Les batteries de condensateurs Alpimatic sont des batteries automatiques à commutation par contacteurs électromécanique.

Documentation et conseils de pose

Fiches techniques / Guides métier

F003136FR_01.pdf

Caractéristiques techniques

Capacité
597 µF
Tension nominale (Un)
400-400 V
Modèle
Condensateur de fonctionnement de moteur
Avec borne à ficher
Non
Longueur
700 mm
Largeur
500 mm
Profondeur
300 mm
Hauteur
700 mm
Résistance aux chocs (IK)
IK05
Classe de protection (IP)
IP31
Courant d'alimentation
43 - 63 A
Indication de repérage des bornes de raccordement
Oui
Couleur
Beige
Numéro RAL
7035
Sans halogène
Non
Type de connexion
Borne à vis
Capacité des bornes
1.5 - 25 mm²
EAN/Gencode
3414972598651
