Coffret bris de glace coup de poing IP44 rouge - montage en saillie

Ref. 0 380 03

LEGRAND

191,20€

Tarif professionnel de référence HT hors éco-contribution

Dispositif permettant, dans le cadre de la lutte contre l'incendie, de couper l'alimentation électrique d'un ou de groupes de circuits et destiné à être manipulé par les services de secours

Acheter

Ajouter à la liste Supprimer de la liste

Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement

{{error}}

Service Relations Pro

0810 48 48 48
(Service gratuit + prix d'un appel)

du lundi au vendredi, de 8h à 18h

Le produit a bien été ajouté à la liste de matériel

Accéder à la
liste de matériel Poursuivre
ma navigation

Produit de vente courante
Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Acheter

Ajouter à la liste Supprimer de la liste

Caractéristiques produit
Documentation et conseils de pose
Caractéristiques techniques
Normes et réglementations
Pièces détachées

Caractéristiques produit

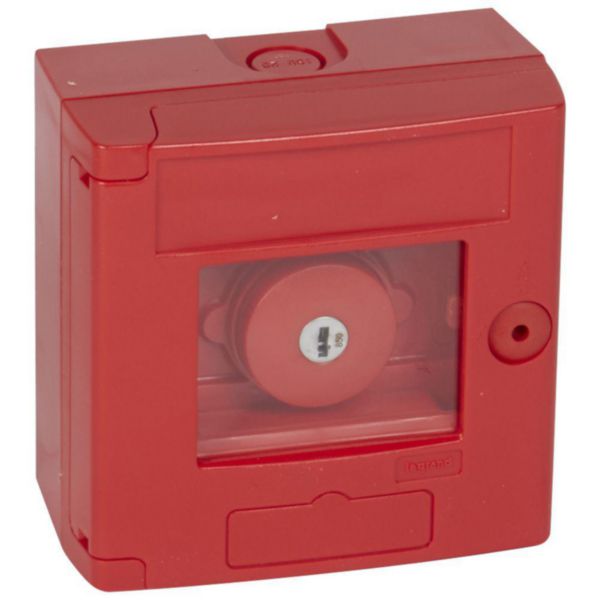

Coffret bris de glace coup de poing IP44 rouge - Sans voyant - Classe II - IK07
Dimensions : 125mm x 125mm x 71mm - 230V~ - 6A / 400V~ - 4,5A - 48V= - 1A / 24V= - 1,5A
Equipé de :
- porte vitrée, sur charnières avec possibilité de serrure à clé n° 850 (référence 001390)
- 3 arrivées de câble pour presse étoupe ISO20 (par le haut ou par le bas grâce au socle réversible)
- 2 entrées par l'arrière du produit Ø20mm
- 2 entrées latérales pour moulures 20mm x 12,5mm et 32mm x 12,5mm
- 1 contact NF + 1 contact NO de pouvoirs de coupure 6A/230Vac, 4,5A/400Vac, 1A/48Vcc, 1,5A/24Vcc
Coup de poing à accrochage, avec déverrouillage par clé n°850
En application de l'arrêté du 4 novembre 1993 relatif à la signalisation de sécurité et de santé au travail, les coffrets de coupure d'urgence doivent être rouges ou jaunes - Le décret 2010-2017 du 30/08/2010 relatif à la sécurité des travailleurs face aux risques électriques demande des dispositifs permettant en cas d'urgence, de couper l'alimentation électrique d'un ou de groupes de circuits en cas d'apparition d'un danger inattendu de choc électrique, d'incendie ou d'explosion - Répond aux exigences d'installation de la norme NF C 15-100

Les installation

Montage en saillie - Encastrement possible avec boîtes Ø85mm

Recommandations / restrictions d’usages

Livré sans marteau (référence 038091)
Dans le cadre de la lutte contre l'incendie, le coffret de coupure d'urgence, obligatoire dans les établissements recevant du public et destiné à être manipulé par les services de secours, doit être de couleur rouge
Le coffret de coupure d'urgence, destiné à être manipulé par le personnel de l'établissement, doit être de couleur jaune

Documentation et conseils de pose

Pages catalogue & annexes

Page commerciale (p.1160 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.

Fiches techniques / Guides métier

F00029FR-00.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.

Caractéristiques techniques

Type de déverrouillage Déverrouillage par clé
Nombre de contacts en tant que contacts à ouverture 1
Nombre de contact(s) à fermeture 1
Classe de protection (IP) IP44
Mode de pose Montage en saillie
Avec éclairage Non
Diamètre de trou 20 mm
Largeur 125 mm
Hauteur 125 mm
Résistance aux chocs (IK) IK07
Capacité des bornes 1.5-1.5 mm²
EAN/Gencode 3245060380038

Normes et réglementations

PEP Profil Environnemental Produit

Directive RoHS

Produit conforme à la réglementation Attestation de conformité RoHS

Réglementation REACH

Déclaration fabricant

Pièces détachées

Commande réservée aux professionnels
Délais de 15 jours à 3 semaines à réception de commande
À commander à votre distributeur en matériel électrique

Garantie des pièces détachées

Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.

Ref.	Désignation.	Voir le produit
0 380 60	Lot de 5 vitres de rechange pour coffrets bris de glace et réserve de clés version carrée

Toutes les indications mentionnées sur le présent e-catalogue (caractéristiques et cotes) sont susceptibles de modifications, elles ne peuvent donc constituer un engagement de notre part. La présente notice est réservée aux professionnels exclusivement. Nous rappelons que tout produit doit être installé conformément aux règles d'installation par un professionnel qualifié.
