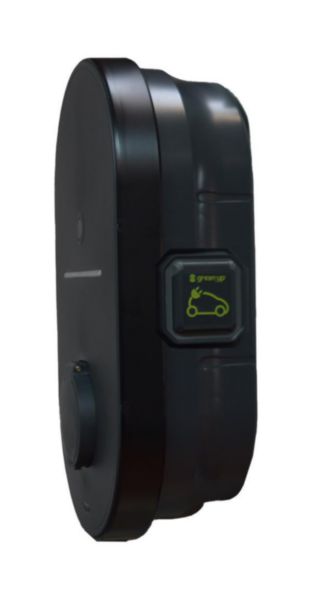

Borne de recharge Green'up Home monophasée AC 3,7kW - Mode 2 + Mode 3 - avec inter diff. et déclencheur à émission disjoncteur Ph/N
- Ref. 0 570 03
- Green'up Home
- LEGRAND
Borne Green'up Home pour recharge de VE et VHR en résidentiel individuel. Connectable par Bluetooth, wifi, câble ethernet. Pilotable par l'App Home + Control
Tarif professionnel de référence HT
hors éco-contribution
Caractéristiques produit
- IP55 - IK10 : robuste et compatible avec une installation extérieure

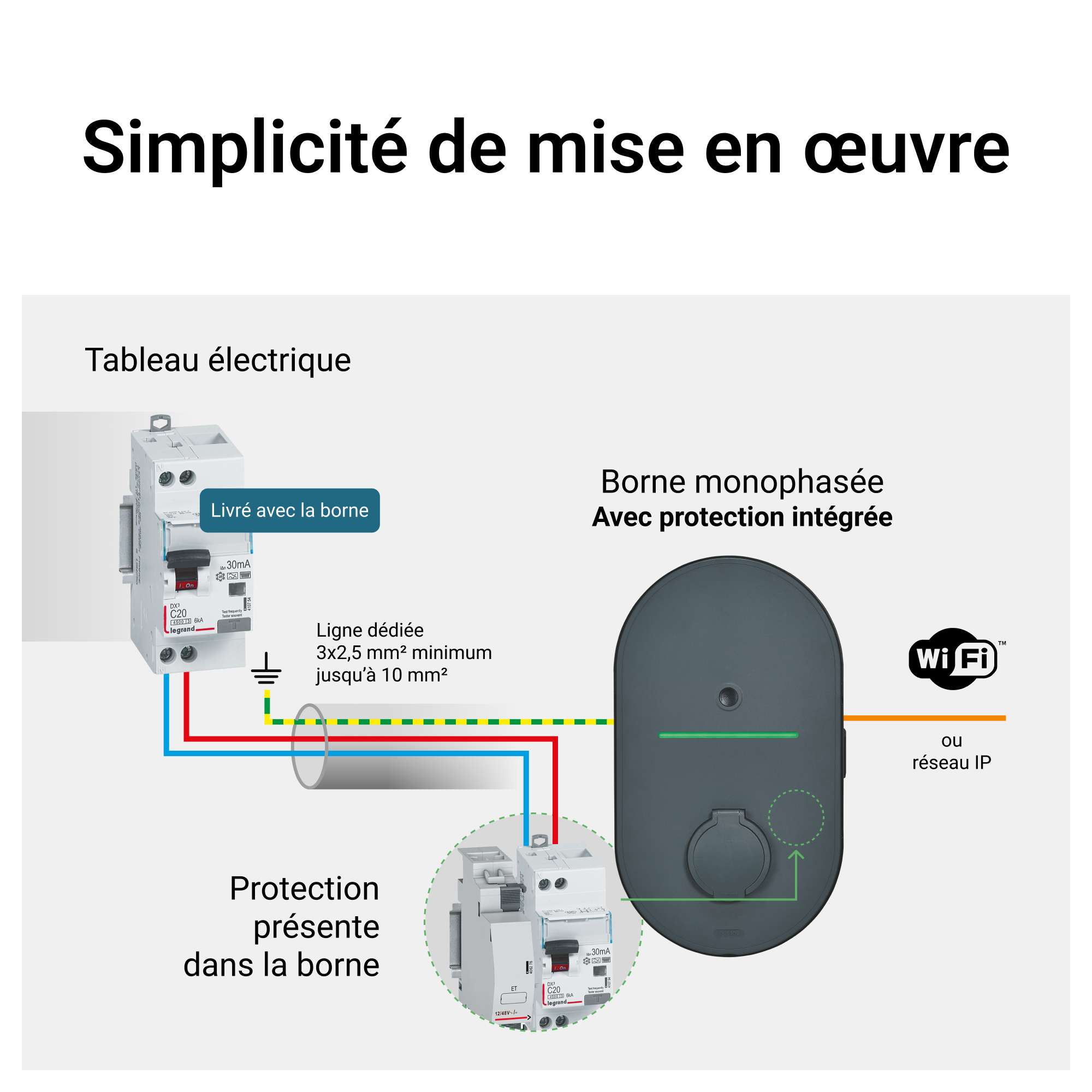

- Livrée avec protections : interdifférentiel de type A 30mA 25A intégré et déclencheur à émission intégrés et câblés + disjoncteur, modulaire 20A à monter dans le tableau de distribution
- Détection de courant de défaut 6mA DC intégrée - Modulation de la charge via la fonction TIC (historique ou standard) du compteur Linky
- Montage mural ou fixation au sol avec pied (à commander séparément)
- Montage mural ou fixation au sol avec pied (à commander séparément : référence 057057)
Avantages
- Borne de recharge nativement connectée compatible avec les appareils connectés "with Netatmo" pour une gestion efficace de l'énergie dans la maison (scénario, délestage...)
- ISO 15118 HW ready
- - Mise en œuvre rapide et aisée
- Luminosité du voyant IHM réglable
- Recharge au choix en mode 2 ou en mode 3, selon le câble de recharge disponible
- Peut être installée en résidentiel individuel par un électricien sans qualification IRVE car puissance limitée à 3,7kW
Les + utilisation
- Contrôle à distance disponible dans l'App. Home + Control : configuration, gestion des plannings de recharge, suivi des consommations d'énergie (vue en direct, historique…), gestion des notifications, lancement et arrêt de la charge.
- Interconnexion possible avec l'écosystème "with Netatmo", qui permet de bénéficier automatiquement de l'énergie photovoltaïque produite lorsque celle-ci s'avère suffisante.
- Permet de moduler la charge lorsque le compteur Linky est installé en limite de propriété ou difficilement accessible.
Recommandations / restrictions d’usages
- Mode 3 : utiliser uniquement une fiche homologuée constructeur avec contacts argentés - Utilisation de rallonge et d'adaptateur interdite
- Pas de communication OCPP : cette borne ne peut pas être opérée
Information sur la gamme
Les bornes Green'UP™HOME permettent la recharge de tous les véhicules électriques et hybrides rechargeables. Les bornes offrent une recharge du véhicule en Mode 2 (prise 2P+T Green’UP SYSTEM) et/ou en Mode 3 (prise T2S), quel que soit le câble de recharge à disposition. L’offre Green'UP™HOME, nativement connectée, intègre l’écosystème Home + Control (pilotage, suivi des consommations, gestion des plannings,etc.). Les bornes Green'UP™HOME IP55- IK10 peuvent être installées en intérieur ou en extérieur, au mur ou sur pied. Installation facile et rapide, grâce à sa patère de fixation, ses connecteurs automatiques, ses protections intégrées et son socle « mains libres ». Pose des bornes sans qualification requise jusqu’à 3,7kW en maison individuelle. Un raccordement à la TIC du compteur Linky de l’utilisateur lui permet de conserver le contrat d’énergie souscrit.
Documentation et conseils de pose
Page catalogue et annexes
- Page commerciale (p.22 édition 2025) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (p.23 édition 2025) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix (p.18-19 édition 2025) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F04280FR-02.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Téléchargez le guide installateur Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en oeuvre
- Notice LE14647AA-03 Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- Ma maison simplement connectée : découvrez le guide du Pro Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Découvrez l'offre complète de recharge de véhicules électriques pour une transition énergétique adaptée à chacun Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Exécution raccord côté installation Monophasé
- Tension d'entrée 220-240V
- Fréquence 50/60 Hz
- Puissance de raccordement nominale 3.7kW
- Nombre de points de chargement 1
- Puissance max. par point de chargement 3.7kW
- Largeur 272mm
- Hauteur 470mm
- Profondeur 160mm
- Mode de pose Montage mural
- Nombre de prises de charge type 2 1
- Avec boîte de raccordement domestique Non
- Nombre de prises de courant domestiques 1
- Nombre d'interrupteurs différentiels type A 1
- Câble de recharge avec verrouillage permanent sur la station de charge Non
- Détection de courant résiduel DC Oui
- Avec disjoncteur de protection Oui
- Mise en réseau en maître Non
- Mise en réseau comme extension Non
- Mise réseau via LAN Non
- Connectable via Wi-Fi Non
- LTE Non
- Standard radio 5G Non
- Avec compteur d'énergie Non
- Avec interrupteur à clé Non
- Avec lecteur de carte RFID intégré Non
- NFC (Near Field Communication) Non
- Gestion intégrée de la charge statique Non
- Convient pour une charge dynamique Non
- Plug & Charge selon ISO 15118 Oui
- Avec affichage Non
- Matériau du boîtier/corps Plastique
- Classe de protection (IP) IP55
- Résistance aux chocs (IK) IK10
- Compatible avec Apple HomeKit Non
- Compatible avec Google Assistant Non
- Compatible avec Amazon Alexa Non
- Compatible IFTTT Non
- Utilisation et configuration via application mobile Oui
- Export de l'historique de charge Non
- Section de conducteur connectable 2.5-10mm²
- Temperature d'utilisation /d'installation -30-50°C
- Temperature de stockage -25-40°C
- Tension nominale (Un) 220-240V
- Couleur Anthracite
- Objet connecté Oui
- Moyen de pilotage Smartphone apps
- Pilotable à la voix Non
- Programmable Oui
- Intéropérabilité du protocole de connexion Non
- Connectable par box Internet Oui
- Nom de l'application Home + Control
- Fonction d'usage du produit Recharge vehicule électrique
- EAN/Gencode 3414972586191
