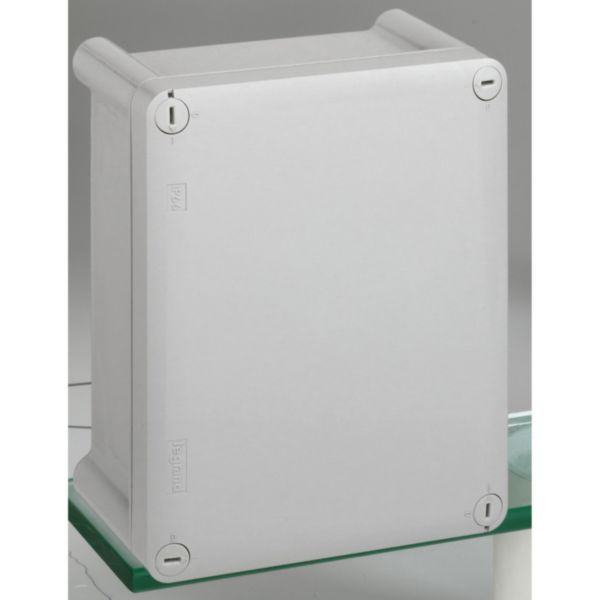

Boîtier industriel plastique IP66 IK08 - 220x170x86mm avec couvercle opaque

Ref. 0 350 28
LEGRAND

Atlantic, boîtier industriel plastique, étanche, pour la protection des composants électriques et électroniques contre les agressions extérieures

87,78 €

Tarif professionnel de référence HT
hors éco-contribution

Caractéristiques produit

Boîtier industriel plastique - Faible profondeur - IP66 IK08 - Avec couvercle opaque - Gris foncé
Dimensions intérieures :
- hauteur 220mm
- largeur 170mm
- profondeur 86mm
Classe II assurée par les bouchons de protection des vis de fixation (livrés)
Faces lisses - Liberté de fixation :
- intérieure : 4 trous oblongs en fond de boîte
- hors volume de câblage aux 4 angles par vis Ø4mm (livrées)
- par pattes de fixation murale
Couvercles imperdables par liens - Ouverture/fermeture 1/4 de tour du couvercle par tournevis plat

Les + installation

Fixation des borniers IP2X en partie haute - Possibilité de fixation des équipements sur rail ou plaque pleine

Documentation et conseils de pose

Page catalogue et annexes

Fiches techniques / Guides métier

Caractéristiques techniques

Mode de pose
Saillie
Type de couverture
Couvercle
Finition du couvercle
Fermé
Type de porte
Sans
Couvercle/porte transparent(e)
Non
Avec serrure
Non
Hauteur
240 mm
Largeur
190 mm
Profondeur
94 mm
Profondeur d'encastrement
94 mm
Profondeur intérieure
80 mm
Epaisseur de matériau du boîtier
2 mm
Epaisseur de matériau de la porte/du couvercle
2 mm
Couleur
Gris
Numéro RAL
7035
Possibilité de montage en saillie
Non
Matériau du boîtier/corps
Plastique
Finition
Non traité
Avec cadre/support de montage
Non
Convient pour utilisation à l’extérieur
Oui
Adapté à un parafoudre
Oui
Classe de protection (IP)
IP66
Degré de protection (NEMA)
4X
Classe de protection
II
Résistance aux chocs (IK)
IK08
Maintien de fonction
Autre
Couvercle avec décharge de pression
Non
Temperature d'utilisation /d'installation
-25-40 °C
Temperature de stockage
-25-70 °C
EAN/Gencode
3245060350284

Logiciels et configurateurs

Logiciels métiers

Configurateur armoires électriques et coffrets industriels

Engagement RSE & Respect des normes et réglementations

Profil Environnemental Produit

Fiche PEP (en anglais)

Substances réglementées

Pièces détachées

Commande réservée aux professionnels

Délais de 15 jours à 3 semaines à réception de commande

À commander à votre distributeur en matériel électrique

Garantie des pièces détachées

Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.

Ref.	Désignation.
9 803 00	Axe 1/4 tour pour maintenance boîtier industriel plastique T029 inférieur à 310x240mm

Toutes les indications mentionnées sur le présent e-catalogue (caractéristiques et cotes) sont susceptibles de modifications, elles ne peuvent donc constituer un engagement de notre part. La présente notice est réservée aux professionnels exclusivement. Nous rappelons que tout produit doit être installé conformément aux règles d'installation par un professionnel qualifié.
