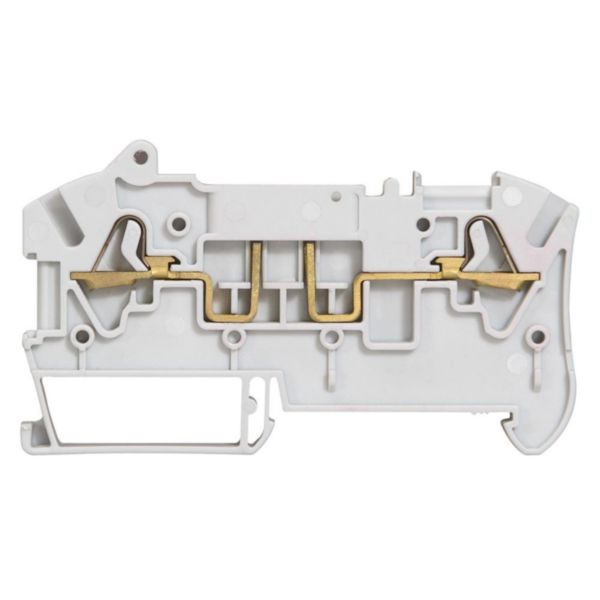

Bloc de jonction sectionnable à ressort viking 3 avec 1 jonction 2 conducteurs ouvert à équiper

Ref. 0 372 80

Viking 3 LEGRAND

3,97€

Tarif professionnel de référence HT hors éco-contribution

Viking 3, bloc de jonction sectionnable pour l’ouverture temporaire d’un circuit électrique sans déconnecter les conducteurs, à ressort assurant la liaison électrique entre 2 conducteurs cuivre rigides, ou souples avec ou sans embout

Acheter

Ajouter à la liste Supprimer de la liste

Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement

{{error}}

Service Relations Pro

0810 48 48 48
(Service gratuit + prix d'un appel)

du lundi au vendredi, de 8h à 18h

Le produit a bien été ajouté à la liste de matériel

Accéder à la
liste de matériel Poursuivre
ma navigation

Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Acheter

Ajouter à la liste Supprimer de la liste

Caractéristiques produit
Documentation et conseils de pose
Caractéristiques techniques
Normes et réglementations

Caractéristiques produit

Bloc sectionnable ouvert à équiper pour circuit standard avec préhenseur 1 jonction Viking3 connexion à ressort 2 conducteurs - Ouverture par préhenseur ou par minimum préhenseur avec outil
Section nominale : 2,5mm² - Pas : 6mm
Couleur : Gris pour circuit standard - Peut recevoir directement les préhenseurs références 037515, 037516, 037517, 037518, ou en TBT un fusible automobile à languette ou un minimum disjoncteur
Capacité :
- conducteur rigide : 0,5mm² à 2,5mm²
- conducteur souple : 0,5mm² à 2,5mm²
- conducteur souple avec embout : 0,5mm² à 2,5mm²
Pour rails symétrique profondeur 15mm, symétrique EN 60715 profondeur 7,5mm et profondeur 15mm

Les installation

Insertion directe et sans outil d'un conducteur rigide, ou souple avec embout - 2 zones pour peignes de liaison équipotentielle à insertion automatique

Les utilisation

Système à raccordement sans vis, de type ressort en acier inoxydable

Information sur la gamme

Les blocs de jonction Viking 3 permettent d'assurer la liaison électrique entre 2 conducteurs cuivre souples ou rigides. Ils existent en version connexion à vis ou à ressort, système permettant le raccordement sans vis. Les blocs sont munis de 2 zones pour peignes de liaison équipotentielle à insertion automatique. Un pion de solidarisation sur le corps isolant maintient les blocs Viking 3 entre eux ce qui facilite leur manipulation et contribue au parfait alignement sur le rail. Le montage / démontage d’un bloc reste néanmoins possible sans enlever les blocs adjacents. Les couleurs des blocs de jonction sont liées au type de circuit : gris pour circuit standard, bleu pour conducteur de neutre, orange pour circuit non coupé par le dispositif de sectionnement général, rouge pour les circuits spécifiques et vert pour les circuits de protection en ensemble équivalent Classe II. Le montage est possible sur 3 types de rail symétrique.
