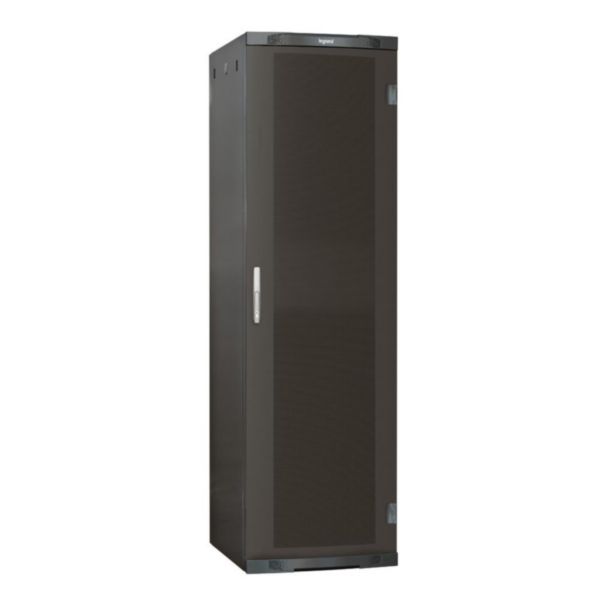

Baie serveur 19pouces LCS³ - IP20 - IK08 - capacité 42U
Dimensions :
- largeur : 600mm
- hauteur : 2026mm
- profondeur : 1000mm
Charge admissible 630kg
Baie associable avec :
- portes avant et arrière en métal microperforé (80%), réversibles, avec poignée sans condamnation
- porte avant équipable avec un demi cylindre européen DIN (30 + 10mm), avec possibilité de monter une poignée référence 034771 ou 034772
- porte arrière équipable avec barillet à clé référence 036822 à 036827
- panneaux latéraux démontables
- entrées de câbles hautes prédécoupées au format 19pouces pouvant recevoir des plaques 19pouces avec balai, ventilateurs…
- entrée de câbles basse ouverte
- 4 montants 19pouces avec aide au réglage en profondeur
- pieds de nivellement réglables de l'intérieur
Gris anthracite RAL7016

Les installation

Baie entièrement démontable en cas d'accès difficile - Livrée avec kit de mise à la masse

Recommandations / restrictions d’usages

Pour héberger des produits actifs dans un local technique

Information sur la gamme

A l'heure du développement des solutions connectées, de la transmission croissante des datas, de la multiplication des réseaux, les besoins de débits plus importants nécessitent des infrastructures des cablâges VDI toujours plus fiables, sécurisées et performantes. Pour répondre à ces besoins, Legrand a développé LCS³, le nouveau système d'infrastructures numériques avec des solutions VDI cuivre jusqu'à 40 Gbit/s et fibre optique jusqu'à 100 Gbit/s. Faciles à mettre en œuvre, rapides et sans outil, elles facilitent la maintenance et sont adaptées aux chantiers les plus critiques grâce à leur modularité et à leur performance du réseau. Garanti 25 ans, LCS³ s’adapte aux chantiers petit-moyen tertiaire (petits commerces, écoles, etc), comme au grand tertiaire (bâtiments de bureaux, parcs de loisirs, grands centres commerciaux, stades, infrastructures sportives, etc), et répond aux exigences de sites sensibles ayant un niveau de criticité maximal (hôpitaux, aéroports).

Documentation et conseils de pose

Pages catalogue & annexes

Notices / Guides mise en œuvre

Notice LE03159AB Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.

Caractéristiques techniques

Niveau de montage Avant et arrière
Finition de la barre profilée En forme de L
Nombre de portes 2
Type d'aération Passif
Largeur 600 mm
Hauteur 2026 mm
Profondeur 1000 mm
Dimension (modulaire) 482,6 mm (19 pouces)
Nombre d'unités en hauteur (HE) 42
Capacité de charge max. 630 kg
Avec tôle de toit Oui
Avec mise à la terre Oui
Avec porte frontale Oui
Matériau de la porte avant Acier
Verrouillage de la porte avant Deux point
Avec porte arrière Oui
Matériau de la porte arrière Acier
Verrouillage de la porte arrière À un point
Avec porte à hublot Non
Avec parois latérales Oui
Avec socle Non
Avec gestion de câble vertical Non
Matériau Acier
Finition de la surface Revêtement par poudre
Couleur Noir
Modèle Avec cadre fixe
Numéro RAL 7016
Démontable Oui
Classe de protection (IP) IP20
Degré de protection (NEMA) Autre
Résistance aux chocs (IK) IK08
Temperature d'utilisation /d'installation -25-70 °C
Temperature de stockage -25-70 °C
EAN/Gencode 3245060463854

Logiciels et configurateurs

Logiciels métiers

Logiciel LCS Pro³ : configurez vos systèmes VDI et multimédia

Normes et réglementations

Directive RoHS

Attestation de conformité RoHS

Réglementation REACH

Déclaration fabricant

Pièces détachées

Commande réservée aux professionnels
Délais de 15 jours à 3 semaines à réception de commande
À commander à votre distributeur en matériel électrique

Garantie des pièces détachées

Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.

Ref.	Désignation.	Voir le produit
9 801 85	Bandeau supérieur pour maintenance de baie LCS³ largeur 600mm
Ref.	Désignation.	Voir le produit
9 801 87	Bandeau inférieur pour maintenance de baie LCS³ largeur 600mm
Ref.	Désignation.	Voir le produit
9 801 89	Jeu de 2 charnières pour maintenance de porte simple pour baie LCS² et baie Linkeo 19pouces
Ref.	Désignation.	Voir le produit
9 801 91	Came de fermeture plastique pour maintenance de coffret et baie LCS³
Ref.	Désignation.	Voir le produit
9 802 07	Fermeture à clé pour panneau baie LCS³
Ref.	Désignation.	Voir le produit
9 803 10	Porte avant complète pour maintenance de baie serveur 19pouces LCS³ 42U largeur 600mm
Ref.	Désignation.	Voir le produit
9 803 12	Porte arrière complète pour maintenance de baie serveur 19pouces LCS³ 42U largeur 600mm
Ref.	Désignation.	Voir le produit
9 803 14	Fermeture pour maintenance de porte avant baie serveur 19pouces LCS³ capacité 42U
Ref.	Désignation.	Voir le produit
9 803 15	Fermeture pour maintenance de porte arrière baie serveur 19pouces LCS³ capacité 42U
Ref.	Désignation.	Voir le produit
9 803 16	Panneau latéral pour maintenance de baie serveur LCS³ capacité 42U
Ref.	Désignation.	Voir le produit
9 803 17	Jeu de 2 locquets de fermeture pour maintenance panneau latéral baie serveur 19pouces LCS³
