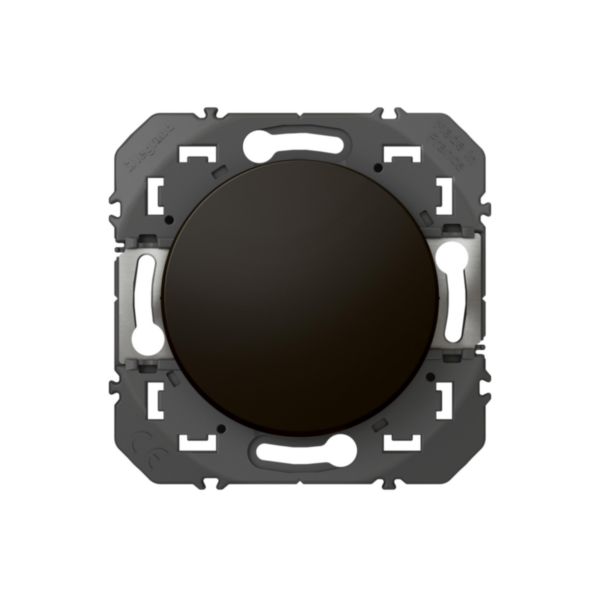

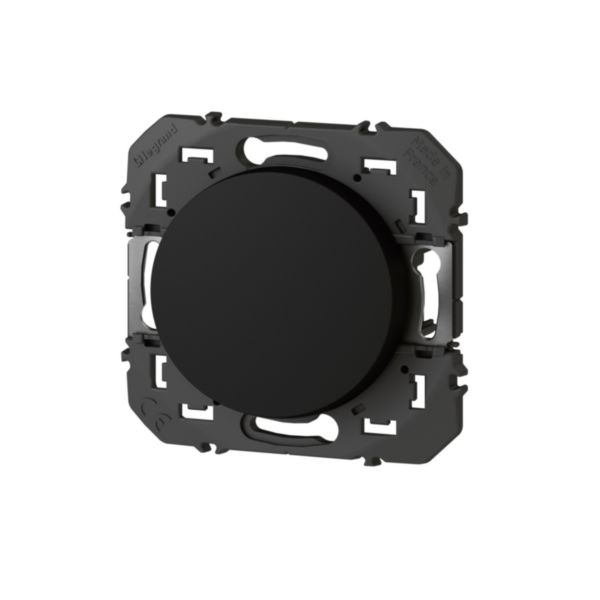

Poussoir simple dooxie 6A 250V~ finition noir mat
Ref. 6 002 04
dooxie LEGRANDdooxie, une commande d'éclairage avec support permettant un rattrapage en cas de dérive de pose de la boîte d’encastrement, à équiper d'une plaque avec un design dans l'air du temps
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Produit de vente courante
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Poussoir simple 6A - 250V dooxie - Noir mat - À équiper d'une plaque
- Repérage des bornes facilitant le câblage
- Bornes automatiques permettant la connexion rapide sans outil
- Jumelage des mécanismes optimisé pour une installation facilitée en multipostes
- Livré avec coque de protection chantier à charnières : protège le produit de la poussière et des éclaboussures de peinture et permet au mécanisme de rester utilisable pendant le chantier
Avantages
- La fixation du mécanisme se fait sur un jeu innovant de plaquettes métalliques mobiles - En multiposte cela facilite l'assemblage des mécanismes
- Ces plaquettes métalliques améliorent la rigidité du support afin d'éviter sa déformation au moment du serrage des vis - La mobilité du jeu de plaquettes (2mm d'amplitude) permet un rattrapage d'alignement du mécanisme en horizontal
- Ce rattrapage compense les éventuels défauts d'installation de la boîte : boîte déformée, boîtes non alignées, ...
Les installation
Peut être installé en encastré (dans boîte d'encastrement) ou en saillie (sur cadre saillie) - Livré avec support permettant un rattrapage angulaire (-13°/+11°) : facilite la mise à niveau du mécanisme lorsque la boîte n'est pas parfaitement horizontale
Les utilisation
Des poussoirs reliés à un télérupteur, situé au tableau électrique, permettent de commander un même éclairage depuis plusieurs points de contrôle.
Recommandations / restrictions d’usages
- Usage en intérieur uniquement
Information sur la gamme
dooxie™ est une gamme d'appareillage simple et moderne qui propose plus de 100 fonctions indispensables et également des fonctions connectées. En complet ou en composable, à équiper de plaque monoposte carrée ou ronde ou multiposte carrée, dooxie™ propose également des fonctions en IP 44. La fixation dans la boîte d'encastrement peut se faire à vis ou à griffes, disponibles en 3 profondeurs pour la rénovation avec une plaque entraxe 57 mm. La mise en oeuvre est facilitée avec des fonctionnalités telles que dooxie vario qui permet grâce à son support intégré, un rattrapage angulaire de 20% en plus en cas de dérive de pose de la boîte d'encastrement. Le transformeur permet de construire 5 fonctions d'éclairage à partir d'une seule référence, la prise easyréno permet grâce à sa profondeur faible de remplacer une prise existante.
Documentation et conseils de pose
Pages catalogue & annexes
- Page Commerciale (p.12 édition 2023) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F03778FR-00.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- dooxie : boostez votre imagination Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- dooxie : la griffe qui se monte par simple clip
- dooxie : les plaquettes métalliques mobiles qui rattrapent les défauts de pose des boîtes
Caractéristiques techniques
- Composition Mécanisme avec enjoliveur (ou doigt)
- Modèle Autre
- Type de commande Bouton-poussoir
- Nombre de contacts en tant que contacts à ouverture 1
- Nombre de contact(s) à fermeture 1
- Nombre de contacts en tant qu'inverseurs 1
- Nombre de contacts inverseurs 1
- Version sans contact Non
- Nombre de bascules d'actionnement 1
- Nombre de pôle(s) 1
- Tension nominale 250 V
- Calibre 6 A
- Avec éclairage Non
- Source lumineuse fournie Non
- Equipé d'un signal lumineux complémentaire Non
- Contact de report Non
- Type de connexion Borne automatique
- Mode de pose Encastré
- Type de fixation Fixation à vis
- Matériau Plastique
- Qualité du matériau Thermoplastique
- Sans halogène Oui
- Traitement antimicrobien Non
- Finition Laqué / peint
- Finition de la surface Mat
- Couleur Noir
- Transparent Non
- Avec zone de texte/surface d'inscription Non
- Type d'impression Sans
- Adapté à la classe de protection (IP) IP20
- Résistance aux chocs (IK) IK04
- Largeur d'appareil 73 mm
- Hauteur d'appareil 73 mm
- Profondeur d'appareil 36 mm
- Profondeur min. de la boîte d'encastrement 40 mm
- Compatible avec Apple HomeKit Non
- Compatible avec Google Assistant Non
- Compatible avec Amazon Alexa Non
- Compatible IFTTT Non
- Profondeur d'encastrement 21.5 mm
- Temperature d'utilisation /d'installation -5-35 °C
- Temperature de stockage -10-60 °C
- Type de tension AC
- Fréquence 50-60 Hz
- Indication de repérage des bornes de raccordement Oui
- Capacité des bornes 1.5-2.5 mm²
- Nature du cable pour connexion Souple ou rigide
- Section de câble 1.5-2.5 mm²
- Nombre de bascules d'actionnement 1
- EAN/Gencode 3414972311953
